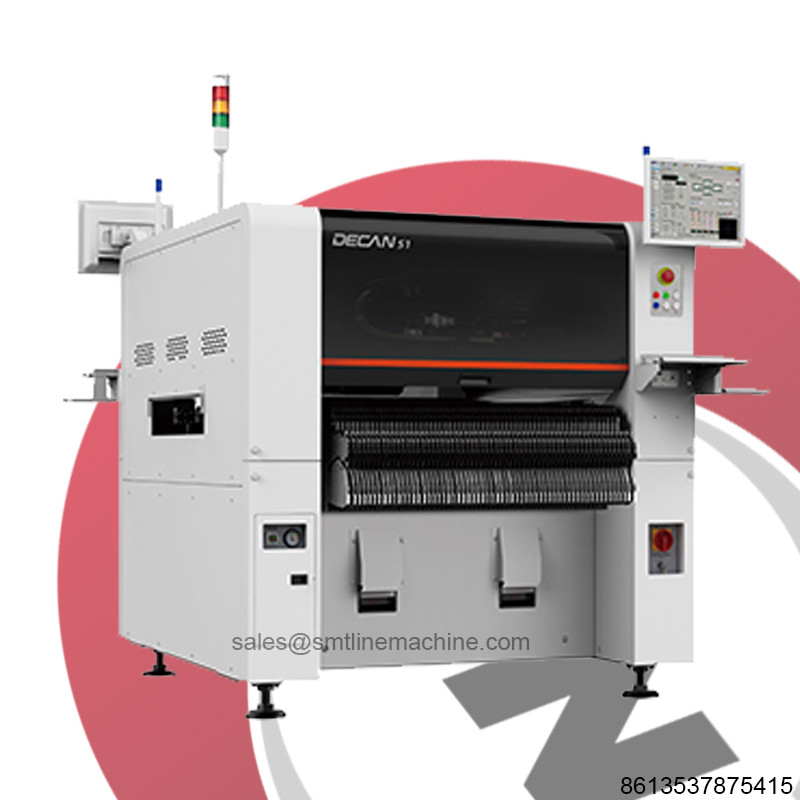

Ниже приведено подробное резюме и анализ характеристик производительности SMT-машины Hanwha Samsung DECAN S1, в котором подчеркиваются ее основные преимущества и технические особенности:
1Лучшая производительность в одном классе: сверхбольшая мощность обработки ПКБ
DECAN S1 обладает лидирующей в отрасли мощностью обработки ПКБ в области среднескоростных SMT-машин и поддерживает следующие спецификации:
Стандартный размер: 510 мм × 510 мм, подходящий для большинства обычных производственных потребностей ПКБ.
Возможности расширения: он может поддерживать сверхбольшие платы ПКБ до 1500 мм (длина) × 460 мм (ширина), подходящие для длинных полос или специальных платок (таких как светодиодные световые полосы,промышленные панели управления, и т.д.).
Преимущества:
Значительно сократить количество этапов демантажного производства больших ПХБ и повысить эффективность производства одноплотной платы.
Приспособиться к гибким производственным потребностям, связанным с многообразием и большим размером продукции, и уменьшить частоту смены линий.
2. Стабильная установка микрочипа: уменьшить скорость метания материала и улучшить скорость получения
DECAN S1 сделал множество оптимизаций для стабильности монтажа микрочипов:
Точная идентификация центра сопла: обнаружение положения сопла в режиме реального времени высокоточным датчиком для предотвращения ошибок монтажа, вызванных смещением.
Конструкция противоутечки: оптимизировать систему контроля давления воздуха для уменьшения проблем с падением компонентов или сбросом материала, вызванных утечкой вакуума.
Улучшение скорости метания материала: посредством скоординированной оптимизации оборудования и алгоритмов скорость метания материала микрочипов (таких как 0201,01005) снижается до уровня лидера в отрасли, улучшение использования материалов.
Преимущества:
Обеспечить консистенцию монтажа крошечных компонентов, особенно подходящих для производства ПКБ высокой плотности, таких как смартфоны и носимые устройства.
Сократить время приспособления к простоям и улучшить общую эффективность производства.
3Высокоточная визуальная система: расширенный диапазон распознавания и эффективность
DECAN S1 оснащен усовершенствованной технологией визуального распознавания, что значительно улучшает гибкость и скорость размещения:
(1) Высокопиксельная летающая камера
Расширенный диапазон распознавания: поддерживает полноразмерный охват от 03015 микрокомпонентов (0,3 мм × 0,15 мм) до 16 мм больших компонентов и может удовлетворять различные потребности без замены камеры.
Технология OntheFly: компоненты распознаются на высокой скорости во время движения, сокращая время паузы и улучшая ритм размещения.
(2) Интеллектуальное взаимодействие кормильцев

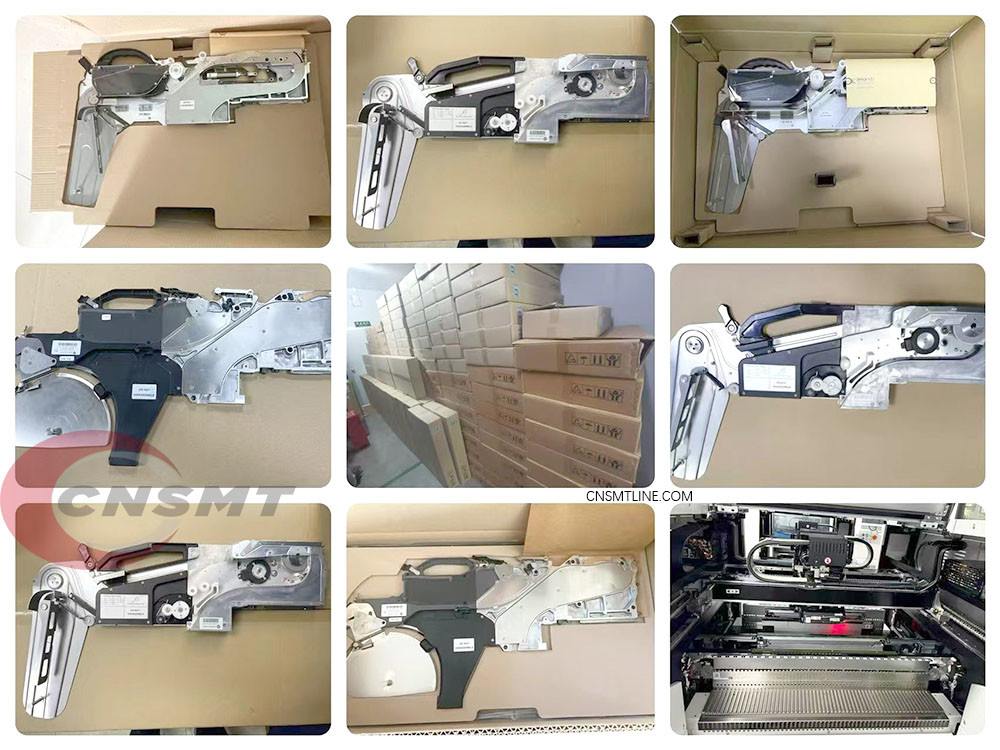

Автоматическое выравнивание слотов материала: устройство взаимодействует с питателем в режиме реального времени, автоматически калибрирует положение материала ремня и обеспечивает точность всасывания.
Преимущества:
Уменьшить ручное вмешательство, улучшить "одновременную скорость всасывания" нескольких типов компонентов и сократить время ожидания размещения.
3) Оптимизация монтажа специальных деталей
Оптимизация процесса распознавания камеры: порядок распознавания специальных компонентов (таких как соединители и щитовые покрытия) регулируется с помощью алгоритмов,и скорость установки увеличивается на 25%.
Сценарии применения:
Ускорить цикл производства специальных компонентов в автомобильной электронике и промышленном оборудовании управления.
4Интеллектуальная калибровка и обслуживание: обеспечение долгосрочной стабильности
DECAN S1 внедряет ряд интеллектуальных функций для обеспечения постоянной стабильности точности и качества во время производственного процесса:
(1) Автоматическая калибровка во время работы (калибровка времени выполнения)
Динамический механизм компенсации:Автоматическое выполнение процедуры калибровки в процессе производства для компенсации отклонения точности, вызванного изменениями температуры или механическим износом в режиме реального времени.
Преимущества:
Точность монтажа (± 25μm@Cpk≥1.0) может поддерживаться без остановки машины, что особенно подходит для заводов с непрерывным производством 24 часа.
(2) Система технического обслуживания автомобиля
Профилактическое обслуживание: регулярно обнаруживать параметры давления и потока воздуха на соплах и вале, чтобы заранее предупредить о потенциальных неисправностях.
Очистка под высоким давлением: автоматически удалять чужеродные вещества в соплах и вале, чтобы избежать плохой абсорбции из-за блокировки.
Преимущества:
Уменьшить частоту ручного обслуживания, сократить время простоя и продлить срок службы ключевых компонентов.
Резюме: Основная конкурентоспособность DECAN S1
1Баланс между эффективностью и точностью: достижение высокоскоростной производительности размещения (до 100 000 CPH) на машинах средней скорости при сохранении точности на микроновом уровне.
2Гибкая адаптация к сложным потребностям: ультрабольшая совместимость ПКБ, поддержка полноразмерных компонентов и интеллектуальная система питания для облегчения производства смешанных линий.
3Интеллектуальная гарантия производства: динамическая калибровка и технология автоматического обслуживания значительно повышают эффективность оборудования.
Применимые сценарии:
Среднее и крупное производство в области бытовой электроники, автомобильной электроники, промышленного управления и т.д.
Сценарии производства высокого класса с высокими требованиями к разнообразию компонентов и стабильности монтажа.
Благодаря технологическим инновациям и практическому дизайну, DECAN S1 стал надежным выбором для компаний-производителей электроники для повышения производственной мощности и урожайности.
| Сравнение | Летающая камера + фиксирующая камера | ||
|---|---|---|---|
| Количество шпинделей | 10 шпинделей x 1 гамбрия | ||
| Скорость размещения (Оптимальный) |
47,000 CPH (оптимальный) | ||
| Размещение Точность |
Чип | ± 28μm @ Cpk≥ 1.0 | |
| IC | ±35μm @ Cpk≥ 1.0 | ||
| Компонент Диапазон |
Летающая камера | 03015 ~ □16 мм | |
| Поправить камеру | ~ □42 мм (стандарт) □42 мм ~ □55 мм (MFOV) L55mm ~ L75mm соединитель (MFOV) |
||
| Максимальный рост | 10 мм (в полете), 15 мм (в фиксации) | ||
| Размер ПКБ (мм) | Минуточку. | 50 ((L) x 40 ((W) | |
| Макс. Макс. | Стандартный | 510 ((L) x 510 ((W) | |
| Вариант | ~ Макс. 1500 литров х 460 вольт | ||
| Толщина ПКЖ (мм) | 0.38 ~ 4.2 | ||
| Пропускная способность питателя (8 мм стандарт) |
Стандартный | 60ea / 56ea (Фиксированная кормовая база / Докольная тележка) | |
| Вариант | 120ea / 112ea (Фиксированная кормовая база / Докольная тележка) | ||
| Полезность | мощность | 3-фазный AC200 / 208 / 220 / 240 / 380 / 415В Максимально 3,5 кВА |
|
| Воздух Потребление |
50,0−7,0 кг/см2 50 Нл/мин (вакуумный насос) |
||
| Масса (кг) | Приблизительно.600 | ||
| Внешний размер (мм) | 1,430 ((L) x 1,740 ((D) x 1,485 ((H) |
