Запасные части для вибрационной посадки YAMAHA YV серии YS, трехтрубные и пятитрубные, для поверхностного монтажа (SMT)

YAMAHA Вибрационный питатель для компонентов серии YV YS, вибрационный питатель для трех и пяти трубок

Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.

Описание продукта

Название продукта:

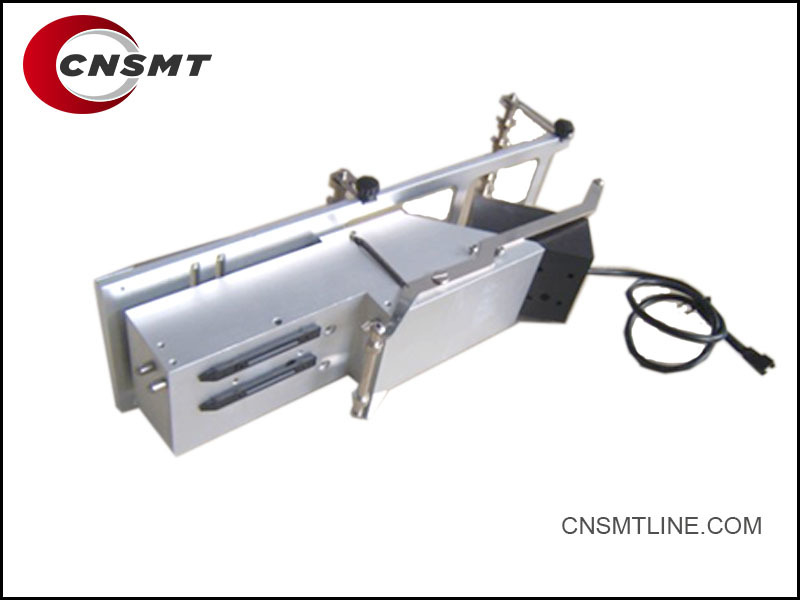

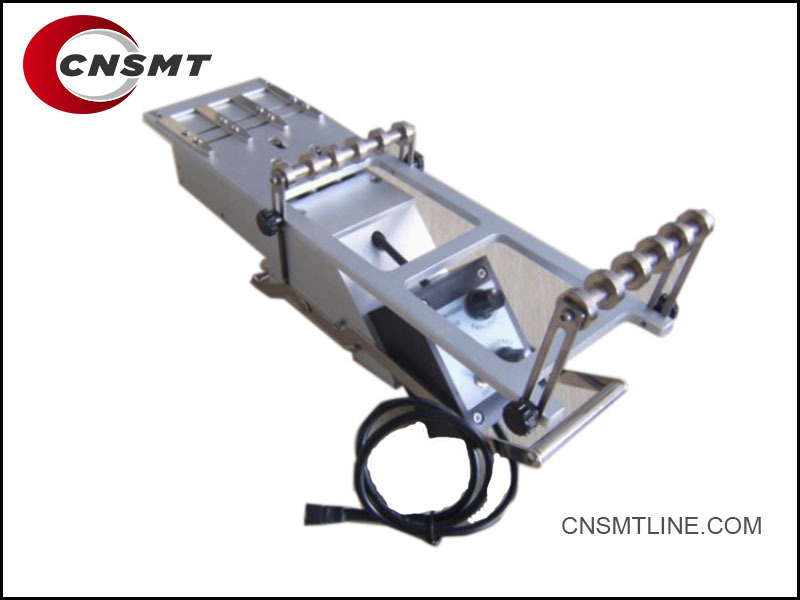

Вибрационный питатель YAMAHA (три трубки / пять трубок)

Применимые модели:

YAMAHA серии YV, YS SMT станки

---

Обзор продукта

Вибрационный питатель YAMAHA - это вспомогательное устройство подачи, используемое в производственных линиях поверхностного монтажа (SMT). Он предназначен для подачи компонентов, не упакованных в ленту, таких как компоненты в россыпном виде, компоненты нестандартной формы или компоненты в трубках.

---

Особенности

Многотрубная конфигурация:

Доступны варианты с тремя трубками (3-Tube) или пятью трубками (5-Tube).
Позволяет одновременную подачу нескольких типов компонентов.

Точное управление вибрацией:

Регулируемая сила и частота вибрации.
Обеспечивает плавную и стабильную подачу компонентов.

Высокая совместимость:

Полностью совместим с SMT-станками YAMAHA серии YV (YV100X, YV100XTG и т. д.) и серии YS (YS12, YS24, YS88 и т. д.).

Гибкая подача компонентов:

Подходит для компонентов в трубках, деталей нестандартной формы, разъемов и сыпучих материалов.

Plug-and-Play:

Простая установка; может быть быстро подключен к слоту подачи станка.

---

Технические характеристики

| Параметр | Описание |
| ----------------- | ------------------------------------ |
| Тип питателя | Вибрационный трубчатый питатель |
| Конфигурация | Варианты с тремя трубками / пятью трубками |
| Электропитание | DC 24 В (от SMT-станка) |
| Совместимые модели | Серия YAMAHA YV, серия YS |
| Управление вибрацией | Регулируемая амплитуда и частота |
| Материал | Стальная рама с антистатическим покрытием |
| Типы компонентов | Компоненты в трубках, компоненты нестандартной формы |

---

Преимущества

Эффективная подача компонентов, не подходящих для ленточных катушек.
Уменьшает ручную установку для нестандартных компонентов.
Высокая долговечность и стабильная вибрация для долгосрочного производства.
Простота обслуживания и быстрая настройка.

---

Общие номера деталей

| Модель | Описание |
| ----------------- | ---------------------------------------------------------------------------------------------- |
| Yamaha 3-Tube | Вибрационный питатель для 3 трубок |
| Yamaha 5-Tube | Вибрационный питатель для 5 трубок |
| Альтернативный номер детали | Иногда упоминается как "YV Tube Feeder", "YS Tube Feeder" или "Yamaha Vibration Tube Feeder" |

---

Сценарии применения

Мелкосерийное производство SMT
Линии прототипирования
Обработка компонентов нестандартной формы
Нестандартная упаковка (например, разъемы, контакты, светодиоды в трубках)

Основные номера деталей – Вибрационный питатель

| Тип питателя | Номер детали | Описание |
| ----------------- | ----------------- | ------------------------------------------ |
| 3-Tube Feeder | KHJ-MC200-000 | Вибрационный питатель – 3 трубки (серия YV / YS) |
| 5-Tube Feeder | KHJ-MC400-000 | Вибрационный питатель – 5 трубок (серия YV / YS) |

---

Сопутствующие детали и аксессуары

| Элемент | Номер детали | Описание |
| ------------------------ | ----------------- | ---------------------------------------------------- |
| Контроллер вибрации | KHJ-MC21C-00 | Управляет амплитудой и частотой вибрации |
| Кабель питания питателя | KHJ-MC300-000 | Кабель питания для вибрационного питателя |
| Кронштейн вибрационного питателя | KHJ-MC500-000 | Монтажный кронштейн для вибрационного питателя |
| Сборка вибрационного двигателя | KHJ-MC310-000 | Вибрационный двигатель для вибрационного питателя Yamaha |
| Держатель трубки | KHJ-MC600-000 | Держатель для трубок с компонентами (модели с 3 или 5 трубками) |
| Кабель управления сигналом | KHJ-MC700-000 | Сигнальная линия, соединяющая питатель со станком |

---

Совместимые модели станков

Серия YV: YV100X, YV100XTG, YV88, YV112
Серия YS: YS12, YS24, YS88, YS100, YS100F

---

Сводка основных номеров деталей

| Номер детали | Описание |
| ----------------- | ------------------------ |
| KHJ-MC200-000 | Вибрационный питатель на 3 трубки |
| KHJ-MC400-000 | Вибрационный питатель на 5 трубок |
| KHJ-MC21C-00 | Контроллер вибрации |
| KHJ-MC310-000 | Сборка вибрационного двигателя |
| KHJ-MC500-000 | Кронштейн/Монтажный комплект |
| KHJ-MC600-000 | Держатель трубки |
| KHJ-MC700-000 | Сигнальный кабель |

Сопутствующие аксессуары и запасные части

| Аксессуар/Деталь | Номер детали | Описание |
| --------------------------------------- | -------------------- | ----------------------------------------------- |
| Контроллер вибрации | KHJ-MC21C-00 | Регулирует амплитуду и частоту вибрации |
| Блок вибрационного двигателя | KHJ-MC310-000 | Приводит в действие вибрацию для подачи компонентов |
| Кабель питания | KHJ-MC300-000 | Кабель питания питателя |
| Сигнальный кабель | KHJ-MC700-000 | Кабель управления сигналом от станка к питателю |
| Комплект монтажных кронштейнов | KHJ-MC500-000 | Крепление для установки питателя на платформу станка |
| Держатель трубки – 3 трубки | KHJ-MC600-000-3T | Удерживает трубки с компонентами (для модели с 3 трубками) |
| Держатель трубки – 5 трубок | KHJ-MC600-000-5T | Удерживает трубки с компонентами (для модели с 5 трубками) |
| Ограничитель трубки | N/A (custom) | Останавливает компоненты на выходе из трубки (резина или металл) |
| Антистатическая прокладка | Generic | Предотвращает повреждение чувствительных компонентов статическим электричеством |
| Резиновые ножки / Виброгасящая прокладка | Generic | Уменьшает шум и механическую вибрацию |
| Комплект вибрационных пружин | Внутренний компонент | Поддерживает сбалансированную вибрацию (изнашиваемая деталь) |
| Ручка/Диск контроллера | Часть KHJ-MC21C-00 | Управляет интенсивностью вибрации вручную |

---

Изнашиваемые детали (расходные материалы)

Вибрационные пружины – со временем устают, требуется замена.
Подшипники вибрационного двигателя – если увеличивается шум или падает эффективность.
Держатели трубок / зажимы – изнашиваются при частой смене трубок.
Резиновые прокладки / амортизаторы – для стабильной работы в течение длительных периодов.

---

Общие сценарии замены

Отказ двигателя → Замените KHJ-MC310-000 (Сборка двигателя).
Вибрация слабая или нестабильная → Проверьте/замените KHJ-MC21C-00 (Контроллер) и пружины.
Держатель трубки сломан или изношен → Замените на KHJ-MC600-000-3T или -5T.
Проблемы с сигналом → Замените KHJ-MC700-000 (Сигнальный кабель).

---

Совместимость

Подходит для всех серий YV (YV100X, YV88, YV112, YV100XTG).
Подходит для всех серий YS (YS12, YS24, YS88, YS100, YS100F).

---

Пример сводной спецификации

| Основной питатель | KHJ-MC200-000 (3-Tube) / KHJ-MC400-000 (5-Tube) |
| ------------------------ | ----------------------------------------------- |
| Контроллер | KHJ-MC21C-00 |
| Двигатель | KHJ-MC310-000 |
| Кабель питания | KHJ-MC300-000 |
| Сигнальный кабель | KHJ-MC700-000 |
| Монтажный кронштейн | KHJ-MC500-000 |
| Держатель трубки (3 / 5 трубок) | KHJ-MC600-000-3T / -5T |

---
