FUJI XM01171 V12 H12HS Рабочая голова шаговой двигатель SMT

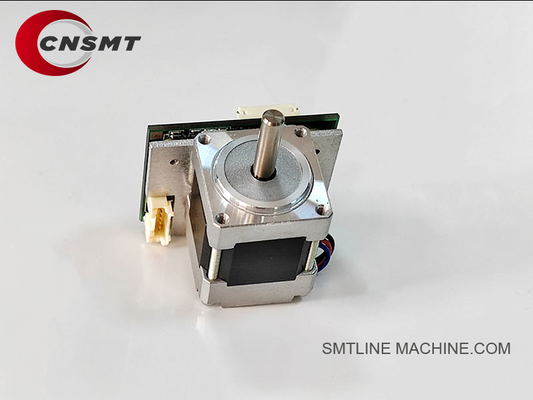

Шаговый двигатель FUJI XM01171 V12 H12HS для рабочей головки

Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором, гарантируя качество и быструю доставку.

Шаговый двигатель для рабочей головки FUJI XM01171 V12 / H12HS – Описание продукта

Обзор продукта

Шаговый двигатель FUJI XM01171 - это высокоточный двигатель, используемый в рабочих головках V12 и H12HS машин для установки компонентов FUJI серии NXT. Этот двигатель отвечает за управление критически важными функциями движения внутри головки, такими как ось Z (подъем сопла) или ось Theta (вращение сопла), обеспечивая высокоскоростную и высокоточную установку компонентов.

Основные характеристики

Обеспечивает точное управление осью Z (вверх/вниз) или осью Theta (вращение).
Высокое разрешение шага для точности на уровне микронов.
Быстрое время отклика, подходящее для высокоскоростных операций SMT.
Высокая прочность, рассчитан на непрерывную работу в сложных условиях.
Полностью совместим с рабочими головками FUJI NXT V12 и H12HS.

Совместимость с машинами

Серия FUJI NXT II
Серия FUJI NXT III
Рабочие головки: V12, H12HS

Технические характеристики (типичные)

Основные области применения

Приводит в действие подъем сопла (ось Z) для точной высоты захвата и установки компонентов.
Управляет вращением сопла (ось Theta) для коррекции угла компонента.
Работает в синхронизации с материнской платой H12HS (PN: 2AGKHB008800) для точного управления движением.
Поддерживает высокоскоростные и стабильные операции, критически важные для производства SMT.

Сопутствующие детали и аксессуары

Рекомендации по техническому обслуживанию

Регулярно проверяйте шум двигателя на предмет признаков износа или ненормальной работы.
Проверяйте наличие ослабленных соединений или несоосности вала.
Убедитесь, что в среде двигателя нет пыли и загрязнений флюсом.
Замените двигатель, если возникают такие симптомы, как вибрация, пропуски шагов или заклинивание.
Типичный срок службы: 3–5 лет, в зависимости от интенсивности использования машины.

Краткое содержание

Шаговый двигатель FUJI XM01171 является жизненно важным компонентом управления движением для рабочих головок V12 и H12HS. Он обеспечивает высокоскоростное и высокоточное перемещение сопла, напрямую влияя на качество установки и эффективность производства. Надлежащее техническое обслуживание и своевременная замена имеют решающее значение для оптимальной работы машины.

Сопутствующие аксессуары для шагового двигателя FUJI XM01171

Рекомендуемые комплекты запасных частей:

Комплект кабеля двигателя: XS02050 (сигнал) + XS02051 (питание)
Комплект энкодера: XS02410 (для обратной связи по оси Z или Theta)
Комплект для обслуживания клапана: XS03760 (сборка) + XS03764 (золотник)
Комплект охлаждения: XH01431 (вентилятор) + фильтр вентилятора, если применимо

Примечание:

Шаговый двигатель XM01171 работает вместе с материнской платой (2AGKHB008800) и зависит от сигнальных и силовых кабелей.
Для полной функциональности он часто взаимодействует с датчиками положения и пневматическими системами, такими как вакуумные клапаны и датчики давления

Сопутствующие номера деталей для шагового двигателя FUJI XM01171

Краткое описание связанных PN:

Эти номера деталей напрямую связаны с шаговым двигателем XM01171, включая электрические компоненты (кабели, материнская плата), механические соединения (втулки валов, муфты), пневматические системы (клапаны, датчики) и конструктивные компоненты (корпус, вентиляторы).

Примечание:

Шаговый двигатель XM01171 работает вместе с материнской платой (2AGKHB008800) и зависит от сигнальных и силовых кабелей.
Для полной функциональности он часто взаимодействует с датчиками положения и пневматическими системами, такими как вакуумные клапаны и датчики давления.

Руководство по часто задаваемым вопросам – Шаговый двигатель для рабочей головки FUJI XM01171 V12 / H12HS

Общая информация

Вопрос 1: Что такое шаговый двигатель FUJI XM01171?

Ответ:
XM01171 - это высокоточный шаговый двигатель, используемый в рабочих головках V12 и H12HS машин для установки компонентов FUJI NXT. Он приводит в действие либо ось Z (подъем/опускание сопла), либо ось Theta (вращение сопла) в зависимости от установки.

Вопрос 2: Какие машины FUJI используют этот двигатель?

Ответ:

Серия FUJI NXT II
Серия FUJI NXT III
Рабочие головки: V12, H12HS

Функции и особенности

Вопрос 3: Какова функция этого двигателя?

Ответ:

Управляет движением по оси Z (подъем сопла) или вращением по оси Theta.
Работает с материнской платой (PN: 2AGKHB008800) для выполнения точных задач установки.
Обеспечивает точное движение для высокоскоростного производства SMT.

Вопрос 4: Это один и тот же двигатель для оси Z и оси Theta?

Ответ:
Да. Шаговый двигатель XM01171 используется как для оси Z (вверх/вниз), так и для оси Theta (вращение), но функция управления зависит от его установленного положения и проводки.

Установка и настройка

Вопрос 5: Как устанавливается XM01171?

Ответ:

Непосредственно монтируется внутри рамы рабочей головки.
Подключается через сигнальный кабель (XS02050) и кабель питания (XS02051) к материнской плате.
Механически соединяется либо с валом подъема сопла (Z), либо с приводом вращения (Theta) с помощью сборочного узла муфты (XS02100).

Вопрос 6: Требуется ли калибровка после замены?

Ответ:

Необходимо механическое выравнивание, чтобы обеспечить правильное положение муфты.
Машина выполняет автоматическое позиционирование и калибровку при запуске.
Для Theta убедитесь в нулевом угловом отсчете; для Z проверьте пределы подъема.

Устранение неполадок

Вопрос 7: Каковы распространенные симптомы неисправности?

Ответ:

Сопло не поднимается и не вращается.
Вибрация или шум двигателя.
Потеря шага (несоосность захвата/установки).
Ошибка связи от контроллера головки (если двигатель закорачивает или застревает).
Сигнал тревоги по оси Z или Theta на панели машины.

Вопрос 8: Что вызывает выход из строя шагового двигателя?

Ответ:

Износ подшипников со временем.
Электрические неисправности (повреждение катушки, проблемы с кабелем).
Перегрев из-за отказа охлаждения (вентилятор XH01431 не работает).
Механическая блокировка вала или муфты.

Вопрос 9: Как диагностировать неисправность двигателя?

Ответ:

Замените кабель двигателя, чтобы проверить, связана ли проблема с кабелем.
Проверьте материнскую плату 2AGKHB008800 на наличие выходного сигнала.
Проверьте сопротивление обмоток двигателя (не должно быть обрыва или короткого замыкания).
Физически поверните вал двигателя — если он жесткий или застрял, скорее всего, двигатель неисправен.

Советы по техническому обслуживанию

Вопрос 10: Как обслуживать двигатель XM01171?

Ответ:

Содержите рабочую головку в чистоте от пыли и флюса.
Убедитесь, что вентилятор охлаждения (XH01431) работает.
Осмотрите разъемы двигателя (XS02050, XS02051) на предмет износа.
Смазывайте механические соединения, если это рекомендуется в руководстве FUJI.
Замените, если двигатель показывает признаки шума, нагрева или пропусков шагов.

Вопрос 11: Каков рекомендуемый интервал замены?

Ответ:

Обычно каждые 3–5 лет, в зависимости от использования машины.
Замените раньше, если работаете круглосуточно и без выходных при высокоскоростном производстве.

Сопутствующие компоненты

Советы по заказу

Всегда подтверждайте, предназначен ли двигатель для оси Z или оси Theta в конфигурации вашей головки.
Заказывайте вместе с кабелями (XS02050, XS02051), если они повреждены или устарели.
Соедините с материнской платой (2AGKHB008800), если оба старые или показывают ошибки.

Краткое содержание

Шаговый двигатель FUJI XM01171 является критически важным компонентом движения для рабочих головок V12 и H12HS. Он обеспечивает точное перемещение сопла для производства SMT. Регулярное техническое обслуживание и своевременная замена необходимы для предотвращения простоев и поддержания высокой точности установки.
