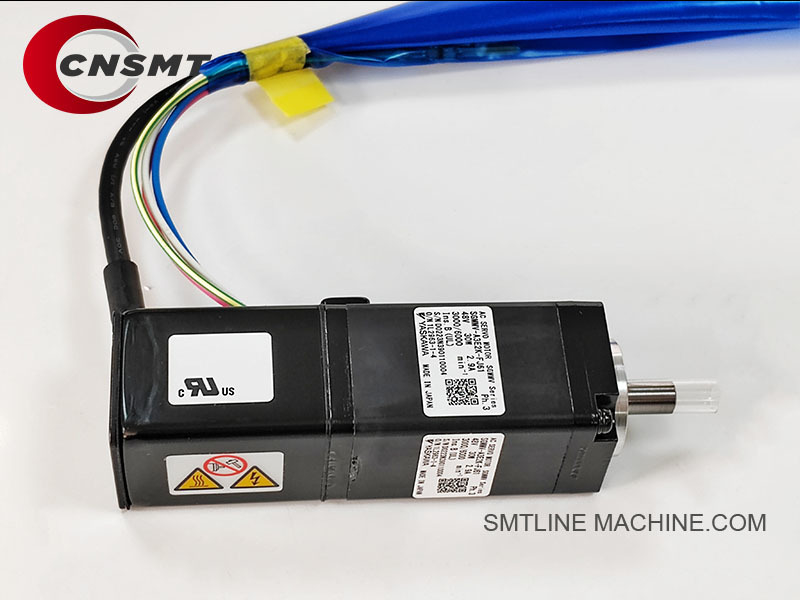

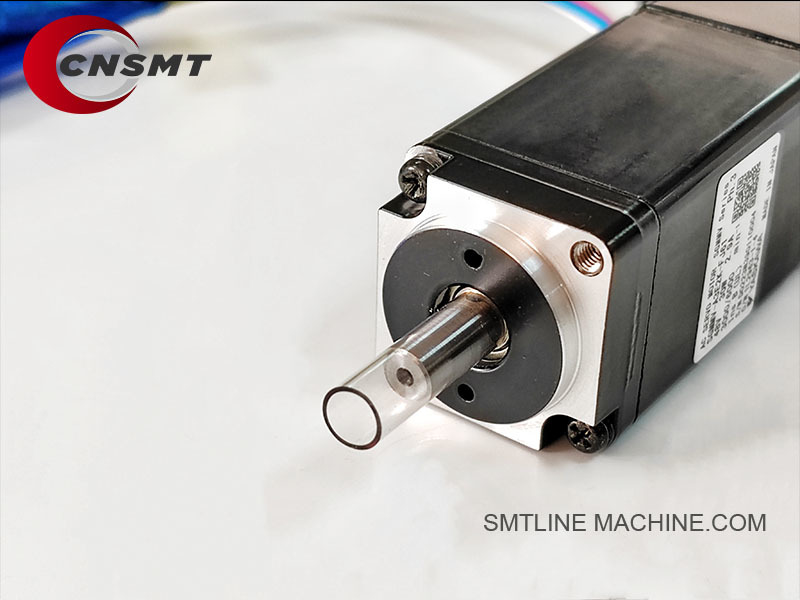

FUJIX M00804 2MGKHA093301 H12HS V12 Рабочая голова Мотор SMT Запчасти

FUJI XM00804 2MGKHA093301 H12HS V12 рабочий двигатель головки

Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.

FUJI XM00804 / 2MGKHA093301 H12HS V12 Рабочий двигатель головки – Описание продукта

Обзор продукта

FUJI XM00804 (альтернативный PN: 2MGKHA093301) - это высокопроизводительный прецизионный двигатель, разработанный для рабочих головок H12HS и V12 машин FUJI NXT II и NXT III SMT. Этот двигатель является критически важным приводным компонентом, отвечающим за питание основных систем движения внутри рабочей головки, включая подъем по оси Z (подъем/опускание сопла) и/или вращение по оси Theta (позиционирование угла сопла), в зависимости от установки.

Основные характеристики

Высокоскоростной, высокомоментный прецизионный двигатель для головок SMT pick-and-place.
Поддерживает движение по оси Z (подъем сопла) или вращение по оси Theta (коррекция угла сопла).
Разработан для высокой долговечности, стабильности и плавного движения при непрерывной работе.
Оптимизирован для быстрого времени отклика и минимальной вибрации, что повышает точность размещения.
Совместим как с высокоскоростными рабочими головками H12HS, так и с V12 в машинах FUJI NXT.

Совместимость с машинами

Серия FUJI NXT II
Серия FUJI NXT III
Рабочие головки: H12HS, V12

Технические характеристики (типичные)

Основные области применения

Приводит в действие механизм подъема по оси Z для точного движения сопла вверх/вниз.
Приводит в действие механизм вращения по оси Theta для точного управления углом сопла.
Работает с материнской платой управления головкой (PN: 2AGKHB008800) для синхронизированной работы.
Обеспечивает высокоскоростное и высокоточное размещение на производственных линиях SMT.

Сопутствующие аксессуары и компоненты

Рекомендации по техническому обслуживанию

Регулярно проверяйте разъемы двигателя (XS02050, XS02051) на износ или повреждения.
Убедитесь, что вентилятор охлаждения (XH01431) чистый и исправный, чтобы предотвратить перегрев.
Прислушивайтесь к необычным шумам, указывающим на износ подшипников или внутренние механические проблемы.
Проверьте выравнивание муфты (XS02100), чтобы избежать механической нагрузки.
Рекомендуемый цикл замены: 3–5 лет, в зависимости от интенсивности использования.

Резюме

Рабочий двигатель головки FUJI XM00804 / 2MGKHA093301 является важным приводом в головках H12HS и V12, обеспечивая точные движения по осям Z и Theta. Он напрямую влияет на точность и эффективность размещения машин FUJI NXT SMT. Регулярное техническое обслуживание обеспечивает стабильную и долгосрочную производительность.

Сопутствующие аксессуары для рабочего двигателя головки FUJI XM00804 / 2MGKHA093301

Рекомендуемые комплекты запасных частей:

Комплект проводки двигателя:
Включает XS02050 (сигнальный кабель) + XS02051 (кабель питания)

Комплект энкодера (опционально, если оснащен):
XS02410 (энкодер Theta/оси Z)

Комплект вакуумного клапана:
XS03760 (клапан) + XS03764 (золотник) + XS03765 (корпус клапана)

Комплект охлаждения:
XH01431 (вентилятор охлаждения) + фильтры вентилятора (если применимо)

Важное примечание:

Двигатель XM00804 / 2MGKHA093301 работает в тесной связи с материнской платой 2AGKHB008800, проводкой двигателя, механической муфтой, пневматическими компонентами и датчиками.
Для оптимального времени безотказной работы машины рекомендуется обслуживать эти связанные компоненты вместе.

Сопутствующие номера деталей для рабочего двигателя головки FUJI XM00804 / 2MGKHA093301

Сводка основных номеров деталей:
Двигатель: XM00804 / 2MGKHA093301Плата управления: 2AGKHB008800Проводка двигателя: XS02050 (сигнал), XS02051 (питание)Вакуумная система: XS03760 (клапан), XS00920 (датчик), XS03764 (золотник)Охлаждение: XH01431 (вентилятор)Механическая муфта: XS01300 (втулка вала), XS02100 (муфта)

Руководство по часто задаваемым вопросам – FUJI XM00804 / 2MGKHA093301 H12HS V12 Рабочий двигатель головки

Общая информация

В1: Что такое двигатель FUJI XM00804 / 2MGKHA093301?
О:
Это высокоточный рабочий двигатель головки, используемый в головках FUJI NXT H12HS и V12, приводящий в движение либо ось Z (подъем/опускание сопла), либо ось Theta (вращение сопла). Он необходим для точного размещения компонентов в производстве SMT.

В2: Какие машины используют этот двигатель?
О:
Серия FUJI NXT II ✔ Серия FUJI NXT III ✔ Рабочие головки: H12HS и V12

Функции и особенности

В3: Что контролирует этот двигатель?
О:
Ось Z: Подъем/опускание сопла для захвата и размещения компонентов. ✔ Ось Theta: Вращение сопла для регулировки угла компонента.

Это зависит от того, где двигатель установлен внутри рабочей головки.

В4: Это один и тот же двигатель для Z и Theta?
О:
Да, одна и та же модель двигателя (XM00804 / 2MGKHA093301) используется как для оси Z, так и для оси Theta, но функция зависит от его положения и проводки внутри рабочей головки.

В5: Этот двигатель шаговый или серво?
О:
Он ведет себя как высокоточный гибридный двигатель, часто сконфигурированный как шаговый с обратной связью от энкодера, работающий в режиме управления с замкнутым контуром, управляемом материнской платой головки (PN: 2AGKHB008800).

Установка и калибровка

В6: Как устанавливается двигатель?
О:
Устанавливается непосредственно внутри рабочей головки H12HS или V12. Подключается через:

Сигнальный кабель (XS02050)
Кабель питания (XS02051) Механически соединен с использованием втулки вала сопла (XS01300) и сборочного узла муфты (XS02100).

В7: Требуется ли калибровка после замены?
О:
Да:
Ось Theta: Требуется выравнивание нулевой точки угла. Ось Z: Требуется калибровка верхнего и нижнего пределов хода. Машина обычно выполняет автоматическое позиционирование при запуске, но после замены рекомендуется проводить ручные проверки.

Общие проблемы и устранение неполадок

В8: Общие симптомы отказа двигателя?
О:
Отсутствие подъема или вращения сопла. Ненормальный шум (скрежет, щелчки). Вибрация или тряска во время движения. Тревога по оси Theta или Z на машине. Потеря шага, приводящая к смещению. Перегрев (проверьте вентилятор охлаждения XH01431).

В9: Что вызывает отказы двигателя?
О:
Механический износ (отказ подшипника, ослабление муфты). Электрический сбой (повреждение катушки, неисправность кабеля). Перегрев из-за отказа вентилятора охлаждения (XH01431). Неисправность вакуумной системы, создающая чрезмерную нагрузку на двигатель.

В10: Как диагностировать двигатель?
О:
Проверьте целостность и сопротивление обмоток двигателя. Замените сигнальные/силовые кабели (XS02050 / XS02051), чтобы проверить наличие неисправностей кабеля. Проверьте выходы материнской платы (2AGKHB008800). Вручную поверните вал — он должен вращаться плавно, а не туго. Осмотрите муфту (XS02100) на предмет проскальзывания или износа.

Рекомендации по техническому обслуживанию

В11: Как обслуживать этот двигатель?
О:
Содержите головку и внутренние компоненты в чистоте от пыли. Регулярно проверяйте кабели и разъемы на износ. Убедитесь, что вентилятор охлаждения (XH01431) чистый и работоспособный. Осмотрите механические муфты (XS02100) на предмет правильного выравнивания. Замените двигатель при появлении признаков перегрева, шума или потери точности.

В12: Рекомендуемый цикл замены?
О:
Обычно каждые 3–5 лет, в зависимости от интенсивности использования. Высокообъемное производство 24/7 может потребовать более ранней замены.

Сопутствующие компоненты

Советы по заказу
Подтвердите, нужен ли вам двигатель для оси Z или оси Theta.
Проверьте, требуются ли также кабели (XS02050, XS02051)
Рассмотрите возможность замены сопутствующих компонентов, таких как вентилятор охлаждения (XH01431) и муфта (XS02100), для оптимальной производительности.

Резюме

Рабочий двигатель головки FUJI XM00804 / 2MGKHA093301 является критически важным компонентом для обеспечения точного движения в рабочих головках V12 и H12HS. Поддержание его оптимальной производительности необходимо для достижения высокой точности размещения и времени безотказной работы машины в производстве SMT.
