FUJI XM00221 NXT I Мотор оси Y Запасные части для SMT-машины

FUJI XM00221 NXT I Y-осевой двигатель

Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.

FUJI XM00221 NXT I Y-осевой двигатель

Обзор

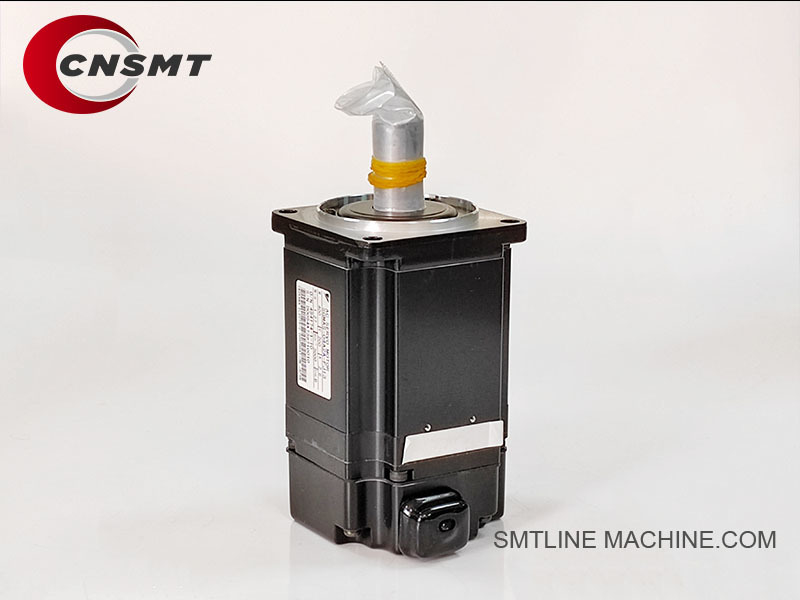

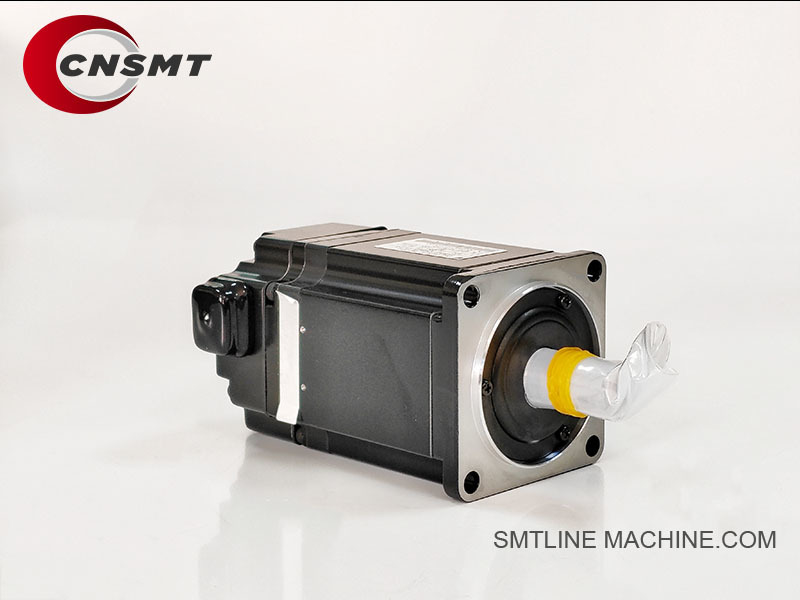

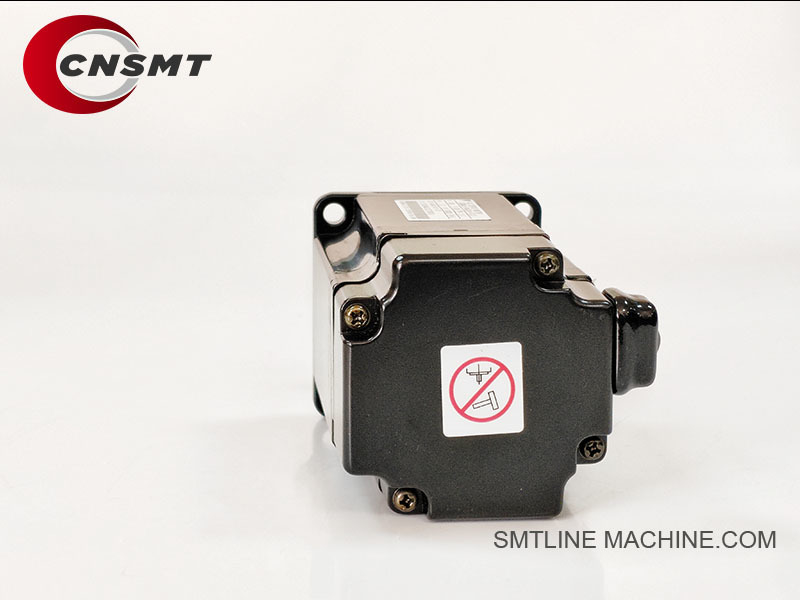

FUJI XM00221 - это высокоточный двигатель с приводом по оси Y, предназначенный для SMT-машин FUJI NXT I серии.Этот двигатель является ключевым компонентом, отвечающим за движение линейного движения машины по оси Y (передний и задний), что позволяет с высокой точностью позиционировать рабочую платформу модуля во время размещения компонента.

Ключевые особенности

Разработан для движения по оси Y (передний и задний) на модулях FUJI NXT I.
Обеспечивает высокую точность, быструю реакцию и стабильное движение для операций SMT.
Работает с системой сервоуправления FUJI и кодером для управления замкнутым циклом.
Высокопрочный, стабильный и подходящий для непрерывной работы 24/7.
Модульная конструкция позволяет легко заменять и обслуживать платформу NXT I.

Применимые модели

Модули серии FUJI NXT I (например, M3, M6)
Управляет движением модуля по оси Y.

Технические спецификации (типичные)

Основные функции

Управляет линейным движением по оси Y рабочей платформы модуля NXT I.
Поддерживает высокоскоростное позиционирование ПКБ и передние и задние регулировки во время размещения.
Обеспечивает точные, стабильные и надежные операции SMT для производства больших объемов.

Сопутствующие аксессуары и компоненты

Рекомендации по техническому обслуживанию

Регулярно проверяйте линейные рельсы и провода на правильность смазки.
Проверьте сигнал двигателя и кабели питания на предмет износа или развязки.
Убедитесь, что охлаждающий вентилятор (XH01431) работает правильно.
Проверяйте, нет ли необычного шума, перегрева или ошибок в расположении как признаков износа или отказа двигателя.

Резюме

Двигатель FUJI XM00221 Y-оси является важным компонентом управления движением для модуля NXT I, обеспечивающим точное и стабильное позиционирование платформы машины по Y-осе (передний и задний).Правильное обслуживание и своевременная замена обеспечивают высокоскоростную, высокоточное производство SMT.

Руководство по часто задаваемым вопросам FUJI XM00221 NXT I Y-осевой двигатель

Общая информация

Вопрос 1: Для чего используется двигатель FUJI XM00221?

А:
FUJI XM00221 - это линейный двигатель по оси Y, используемый в модулях FUJI NXT I. Он управляет передним и задним движением головки или платформы,обеспечение точного выравнивания ПКБ во время монтажа компонента.

Вопрос 2: С какими машинами FUJI совместим этот двигатель?

А:
Он специально разработан для:

модули FUJI NXT I (например, M3, M6)
Не используется в NXT II/III без механической адаптации.

Особенности и функции

Вопрос 3: Какую ось управляет этот двигатель?

А:
Он управляет осью Y ∙ линейным передним и задним движением модуля размещения на базе машины.

Вопрос 4: является ли двигатель XM00221 сервомотором или шаговым?

А:
Это сервомотор переменного тока (или тип линейного привода в зависимости от версии), управляемый с помощью системы с закрытым контуром с обратной связью кодера для точного позиционирования.

Вопрос 5: Каковы его основные преимущества?

А:

Высокая скорость и точность.
Долгий срок эксплуатации с небольшим содержанием.
Бесшовная интеграция с системами сервоуправления FUJI NXT.
Гладкое линейное движение, критическое для точного расположения.

Установка и калибровка

Вопрос 6: Как XM00221 устанавливается в машине?

А:

Установлено под шасси модуля NXT.
Подключен к сервоуправляющей панели (например, 2AGTHA000100).
Интерфейсы с кабелями сигналов (XS02050) и кабелями питания (XS02051).
Может подключаться к линейным направляющим сборам или путям шариковых винтов в зависимости от конфигурации.

Вопрос 7: Требуется ли калибровка после замены?

А:
После замены двигателя:

Выполнить процедуру ориентации через систему управления машиной.
Калибровка пределов движения оси Y для обеспечения точного выравнивания ПКБ.

Общие проблемы и решение проблем

Вопрос 8: Каковы распространенные признаки моторной неисправности?

А:

Несогласованное движение по оси Y.
Ошибки позиционирования или неправильное выравнивание ПХБ.
Сервосигнализация или потеря обратной связи на контроллере.
Перегрев двигателя или аномальный шум во время движения.
Вибрация или дрожь платформы.

Вопрос 9: Что может вызвать сбой двигателя XM00221?

А:

Чрезмерное износ или отказ подшипника из-за длительного использования.
Проблемы с электричеством (короткое замыкание, повреждение кабеля).
Перегрузка из-за неправильного выравнивания рельсов или механической блокировки.
Неисправность подключенной панели драйверов или кодера.

Вопрос 10: Как проверить, если двигатель неисправен?

А:

Используйте мультиметр для проверки открытых/сокращенных обмоток.
Заменяйте кабели сигнала/энергии, чтобы изолировать кабельные проблемы.
Проверьте обратную связь кодера с помощью диагностических инструментов.
Следите за плавным ручным вращением (если применимо).
Запустите серводиагностику с интерфейса системы ФУДЖИ.

Советы по техническому обслуживанию

Вопрос 11: Как часто следует обслуживать этот двигатель?

А:

Проверяйте каждые 6-12 месяцев в зависимости от использования.
Очистить окружающую пыль или мусор от рельсов и вентиляторов.
Проверьте целостность кабеля и плотность соединения.
Перемазывание сопутствующих линейных проводников (XS05120).

Вопрос 12: Когда следует заменить двигатель?

А:

После 3-5 лет непрерывной работы.
Немедленно, если позиционирование становится ненадежным или двигатель отказывается от самодиагностики.
Если перегрев или вибрация сохраняются, несмотря на правильную нагрузку и выравнивание.

Сопутствующие разделы

Лучшая практика

Всегда выполняйте полную ориентацию и выравнивание после замены двигателя.
Если двигатель подвергся повреждению электрическим током, замените кабели сигналов и питания вместе.
Сохраняйте охлаждающие компоненты в рабочем состоянии, чтобы продлить срок службы двигателя.
Записывайте время работы двигателя с помощью журналов машин для предсказательного обслуживания.

Резюме

Двигатель FUJI XM00221 Y-оси является критическим компонентом движения для модулей NXT I, обеспечивающим точное и плавное переднее-заднее движение.Правильное техническое обслуживание и периодический осмотр являются ключевыми для долгосрочной стабильности машины и качества SMT.
