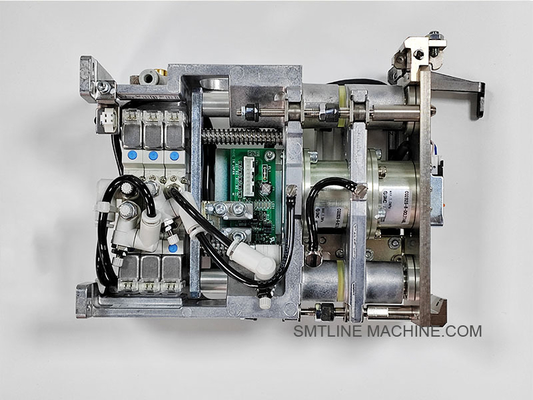

FUJI NXT Полная станция обмена сопла UL03400 SMT Запчасти

FUJIUL03400 Станция автоматической смены сопел NXT

Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.

FUJI UL03400 Станция автоматической смены сопел NXT – Описание продукта

Обзор

FUJI UL03400 – это полностью автоматизированная станция смены сопел, предназначенная для использования с машинами для поверхностного монтажа (SMT) серии FUJI NXT. Она позволяет рабочей головке автоматически менять сопла во время работы без ручного вмешательства, повышая гибкость производства, эффективность и сокращая время простоя.

Основные характеристики

Поддерживает автоматическую смену сопел во время работы.
Предназначена для хранения и организации нескольких типов сопел для различных компонентов.
Оснащена точным механическим выравниванием для надежной установки и извлечения.
Интегрируется с системой распознавания ID сопел машины (например, кодовые штифты или датчики).
Прочная и долговечная конструкция для частой смены сопел.
Простое обслуживание и замена лотков или стоек для сопел.

Применимые машины

FUJI NXT I / NXT II / NXT III модули
Совместимость с рабочими головками:
H04, H08, H12HS, V12, H24 и т. д.

> Количество станций смены на модуль зависит от компоновки машины и стратегии смены сопел.

Структура и компоненты

Сопутствующие детали и аксессуары

Советы по обслуживанию

Регулярно очищайте лотки, чтобы предотвратить застревание или смещение сопел.
Проверяйте штифты идентификации на износ, чтобы обеспечить правильное обнаружение сопел.
Заменяйте лотки или защитные крышки при повреждении или деформации.
Убедитесь, что крепежные винты остаются затянутыми, чтобы обеспечить точность позиционирования.

Краткое содержание

Станция смены сопел FUJI UL03400 является критически важным компонентом автоматизации в линиях FUJI NXT SMT, обеспечивая бесшовную автоматическую смену сопел. Она уменьшает ручную нагрузку, повышает эффективность и обеспечивает стабильное высокоскоростное производство различных типов продукции.

Сопутствующие аксессуары – Станция смены сопел FUJI UL03400

Примечания по использованию:

Лоток (UL03401) является основным съемным элементом — каждый из них может содержать определенный набор сопел.
Набор ID-штифтов (UL03402) обеспечивает точное распознавание каждого слота сопла машиной.
Защитные элементы, такие как пылезащитные экраны и антистатические вставки, помогают поддерживать целостность сопел при крупносерийном производстве.
Если ваша линия NXT часто меняет типы сопел или обрабатывает чувствительные детали, эти аксессуары настоятельно рекомендуются.

Станция смены сопел FUJI UL03400 – Номера связанных деталей

Совместимые сопла (Общие примеры)

Примечания

Все указанные номера деталей являются официальными деталями FUJI.
Пользовательские лотки могут быть настроены на основе конкретных используемых моделей сопел.
Количество установленных лотков и станций зависит от конфигурации модуля и частоты смены сопел.

Руководство по часто задаваемым вопросам – Станция автоматической смены сопел FUJI UL03400 NXT

Общие вопросы

В1: Для чего используется станция смены сопел FUJI UL03400?

О:
UL03400 – это полностью автоматическая станция смены сопел, предназначенная для машин FUJI NXT I, II и III для установки и размещения компонентов. Она позволяет головке установки автоматически менять сопла во время производства, повышая эффективность и обеспечивая гибкую обработку компонентов.

В2: С какими машинами она совместима?

О:

FUJI NXT I / NXT II / NXT III модули
Совместимость с головками, такими как H04, H08, H12HS, H24, V12 и т. д.

В3: Сколько сопел она может вместить?

О:
Количество сопел, которое она вмещает, зависит от модели лотка (например, UL03401). Каждый лоток обычно содержит несколько слотов (6–10) для сопел. В одной станции смены можно использовать несколько лотков в зависимости от конфигурации.

Эксплуатация и функциональность

В4: Как это работает?

О:
Станция смены сопел устанавливается на модуль установки. Во время работы головка паркуется над станцией, помещает текущее сопло в пустой слот и берет новое по мере необходимости. Машина распознает тип сопла с помощью ID-штифтов или кодирующих штифтов.

В5: Является ли процесс смены сопел полностью автоматическим?

О:
Да. Вся последовательность смены сопел управляется программным обеспечением машины, не требуя ручного вмешательства во время производства.

В6: Поддерживает ли она обнаружение ID сопел?

О:
Да. Она использует механические ID-штифты (UL03402) или встроенные датчики для обнаружения типа сопла и подтверждения правильной установки. Система регистрирует статус сопла в режиме реального времени.

Установка и обслуживание

В7: Где устанавливается UL03400?

О:
Обычно она устанавливается на направляющей раме или платформе внутри модуля FUJI NXT, либо спереди, либо сзади, в зависимости от компоновки машины.

В8: Требуется ли калибровка?

О:
Да. После установки необходимо откалибровать положение лотка и сопел с помощью системы управления машиной, чтобы обеспечить точные движения захвата и установки.

В9: Как часто следует проводить техническое обслуживание?

О:
Очищайте лоток еженедельно или после каждой смены в запыленной среде. Ежемесячно проверяйте ID-штифты и пружины лотка на износ. Заменяйте защитные крышки при повреждении.

Устранение неполадок

В10: Общие проблемы и решения:

Обзор связанных деталей

Рекомендации
Всегда используйте чистые, неповрежденные сопла в лотке. Подтвердите соответствие сопла и лотка в программном обеспечении системы. Используйте оригинальные лотки и аксессуары FUJI, чтобы предотвратить ошибки выравнивания. Держите запасной лоток (UL03401) наготове, чтобы сократить время простоя.

Заключение

Станция смены сопел FUJI UL03400 является важным инструментом автоматизации для высокопроизводительных линий SMT с использованием машин NXT. При правильной установке, регулярном обслуживании и использовании подходящих аксессуаров она обеспечивает эффективную безошибочную смену сопел, что повышает производительность и точность установки.
