FUJI V12 Рабочая голова OFC Камера Призма XB03216 SMT Запчасти

FUJI XB03216 V12 рабочая головка OFC камера призма

Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором с гарантированным качеством и быстрой доставкой

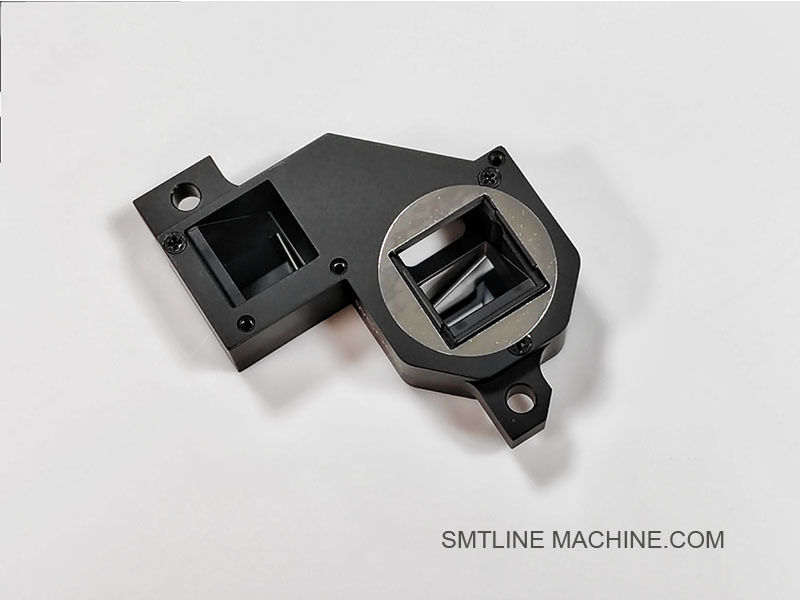

FUJI XB03216 V12 Рабочая головка OFC Camera Prism – Описание продукта

Обзор

FUJI XB03216 - это прецизионная оптическая призма, используемая в системе камеры On-the-Fly (OFC) рабочей головки V12 на машинах FUJI NXT pick‑and‑place. Она перенаправляет и фокусирует изображение компонента, удерживаемого соплом, в датчик OFC, пока головка находится в движении, обеспечивая высокоскоростную, в полете визуальную инспекцию.

Основные характеристики

Высокоточная оптика: изготовлена из оптического стекла с низкой дисперсией (или синтетического кварца) с антибликовым покрытием для максимальной четкости.
Сверхнизкое искажение: ≥ 98% пропускания видимого света, сохраняющее точность изображения для точного распознавания компонентов.
Компактный форм-фактор: разработан для соответствия узким пределам внутренней оптической сборки головки V12.
Прочная конструкция: жесткий корпус призмы и интерфейс крепления для стабильного выравнивания при высокоскоростной работе.
Замена по принципу plug‑and‑play: стандартизированный монтажный слот делает полевые замены быстрыми и повторяемыми.

Типичные характеристики

Применения

Рабочие головки FUJI NXT серии V12
Системы OFC (On‑the‑Fly Camera) для обработки изображений компонентов в реальном времени
В паре с объективами OFC, датчиками камеры и креплениями призмы для формирования пути обзора головки

Связанные компоненты

Преимущества

Обеспечивает обработку изображений на лету, сокращая время цикла и избегая задержек остановки и захвата.
Поддерживает стабильное качество изображения при высоких скоростях головки для надежных алгоритмов обработки изображений.
Модульная конструкция упрощает обслуживание и минимизирует время простоя головки.
Оригинальная деталь FUJI обеспечивает идеальную посадку и долгосрочную надежность.

Сопутствующие аксессуары – FUJI XB03216 OFC Camera Prism

Примечания

Все аксессуары являются оригинальными деталями FUJI, разработанными для рабочей головки V12.
Регулярно используйте набор для очистки призмы, чтобы поддерживать четкость изображения и избегать оптических артефактов.
Убедитесь, что кронштейн для крепления призмы надежно затянут, чтобы поддерживать выравнивание при высокоскоростной работе.

FUJI XB03216 V12 Рабочая головка OFC Camera Prism и ее основные аксессуары:

Руководство по часто задаваемым вопросам – FUJI XB03216 V12 Рабочая головка OFC Camera Prism

Общая информация

В1: Для чего используется FUJI XB03216?

О: XB03216 - это оптическая призма, установленная в рабочей головке V12 машин FUJI NXT. Она является частью системы OFC (On-the-Fly Camera), которая обеспечивает захват изображений компонентов в реальном времени, пока головка находится в движении. Она перенаправляет изображение от сопла к датчику камеры по прецизионному световому пути.

В2: Какие машины и головки используют эту призму?

О:

Она используется специально в рабочих головках FUJI NXT V12.
Не совместима с головками H04, H08, H12HS, которые используют другие системы обзора.

Функциональность и оптическая роль

В3: Как работает призма XB03216 в системе OFC?

О: Призма перенаправляет изображение выбранного компонента от сопла к неподвижному датчику камеры. Это обеспечивает непрерывную обработку изображений (на лету), повышая скорость и точность, не приостанавливая работу головки pick-and-place.

В4: Влияет ли это на качество изображения или распознавание?

О: Да – положительно. Призма является компонентом высокой четкости с низким искажением и антибликовым (AR) покрытием, обеспечивающим высокую эффективность пропускания и четкое изображение для точного распознавания компонентов.

Установка и обслуживание

В5: Можно ли заменить призму в полевых условиях?

О: Да. Ее можно заменить как отдельную деталь во время обслуживания головки. Обычно она крепится с помощью кронштейна (например, XM02350) и не требует повторной калибровки при правильной установке.

В6: Каковы признаки дефектной или грязной призмы?

О:

Размытые или искаженные изображения обзора
Система обзора не распознает компоненты
Нерегулярные ошибки размещения, связанные с проблемами обработки изображений

В7: Как мне очистить призму?

О: Используйте набор для оптической очистки (например, XM03010) с безворсовыми тампонами и раствором, безопасным для линз. Избегайте прямого прикосновения к поверхности пальцами или абразивными материалами.

В8: Могу ли я использовать оптические компоненты сторонних производителей?

О: Нет. XB03216 разработан специально для системы OFC FUJI. Призмы сторонних производителей могут не соответствовать стандартам выравнивания, покрытия или оптической четкости, что приведет к неправильной идентификации или системным ошибкам.

Устранение неполадок

Связанные детали

Рекомендации

Всегда обращайтесь с призмой в перчатках или пинцетом
Содержите среду головки в чистоте, чтобы избежать оптического загрязнения
Используйте только оригинальные детали FUJI для замены
Запланируйте периодический осмотр во время обслуживания головки
