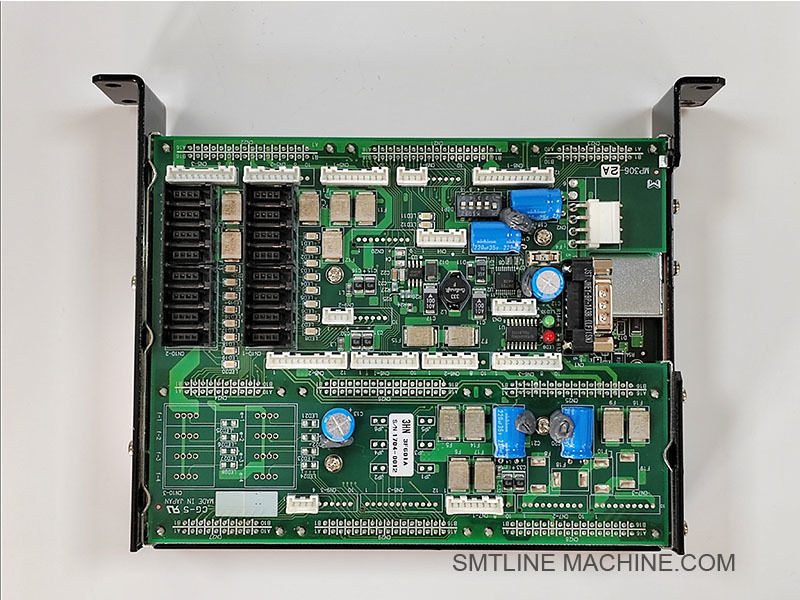

FUJI XK04032 M3 II Карта управления двумя путями SMT Запчасти для машин
-
Выделить
Запчасти для SMT-машин XK04032
,Запчасти для FUJI SMT
,Карта управления M3 II с двойной трассой
-
БрендФУДЖИ
-
МодельКарта управления FUJIXK04032 M3 II с двойной дорожкой
-
Мощность1009
-
Масса установщика0,79 кг
-
Размер установки56
-
поставщикCNSMT
-
состояниеНовый
-
Место происхожденияЯпония
-
Фирменное наименованиеFUJI
-
СертификацияYAMAHA Vibration Vibration Fit YV YS
-
Номер моделиКарта управления FUJIXK04032 M3 II с двойной дорожкой
-
Количество мин заказа1
-
ЦенаПодлежит переговорам
-
Упаковывая деталиДеревянная коробка
-
Время доставки1-2 рабочих дня
-
Условия оплатыT/T, Western Union, Paypal
-
Поставка способности10 шт/день
FUJI XK04032 M3 II Карта управления двумя путями SMT Запчасти для машин
Карта управления FUJIXK04032 M3 II с двойной дорожкой
Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.
Карта управления FUJI XK04032 M3 II с двойной трассой
Обзор
FUJI XK04032 представляет собой карту управления двойной трассой, специально разработанную для модуля FUJI NXT M3 II.Он управляет управлением движением и синхронизацией двойных конвейерных путей, используемых для одновременной транспортировки ПКБЭта карта позволяет самостоятельно или синхронизированно работать левым и правым треками, обеспечивая высокоскоростное, высокоэффективное производство SMT.
Ключевые особенности
Управляющие конвейерные двигатели для движения на двух путях
Поддерживает автоматическое регулирование ширины рельса с помощью управления двигателем
Интерфейсы с датчиками, переключателями ограничения и фотоэлектрическими детекторами
Разрешает независимую или синхронизированную двойную работу
Коммуникация с основной системой управления через внутреннюю шину системы
Обеспечивает мониторинг в режиме реального времени и диагностическую обратную связь для состояния железной дороги
Применение
Разработан для модулей FUJI NXT M3 II, оборудованных двухугольными системами транспортировки
Идеально подходит для параллельной обработки печатных плат или многозадачных операций SMT
Технические спецификации (типичные)
| Параметр | Спецификация |
| Метод контроля | Цифровые вводы/выводы + выводы драйвера двигателя |
| Вводные интерфейсы | Датчики, ограничительные переключатели, датчики близости |
| Выходные интерфейсы | Степные/сервомоторы, приводы |
| Напряжение | DC 24V (стандартное промышленное регулирующее напряжение) |
| Способ установки | Включаемая карта (модульный слот для платы) |
| Коммуникация | Внутренняя связь автобуса с главным контроллером |
Преимущества продукта
Позволяет выполнять высокоскоростные, гибкие операции на двухрельсах
Модульная конструкция для легкой замены и обслуживания
Поддерживает автоматическое выравнивание и калибровку рельсов
Улучшает общую производительность в среде SMT с высокой смесью
Полностью совместима с экосистемой управления FUJI
Сопутствующие аксессуары
| Наименование компонента | Пример номер части | Функция |
| Управляющий совет | XK04120 | Двигатели движения рельсов или двигатели ширины рельсов |
| Ограничительный датчик | XM01918 | Выявляет конечные точки позиции рельса |
| Сигнальная кабельная связка | XH01230 / XH01380 | Подключает карту к двигателям/датчикам |
| M3 II ПКБ главного контроллера | XK04200 |
Координаты с картой двойного пути |
Сопутствующие аксессуары FUJI XK04032 Карта управления двойной трассой
| Наименование компонента | Пример номер части | Описание |
| Карта управления с двумя путями | XK04032 | Главная панель управления для работы двухполосного конвейера в модуле M3 II |
| Управляющий совет | XK04120 | Двигатели конвейерных двигателей или двигателей регулировки ширины рельсов |
| Конвейерный двигатель | XM01780 / XM01802 | Двигатель для движения конвейерной ленты слева/вправо |
| Мотор регулировки ширины рельса | XM01924 / XM02015 | Двигатель для автоматического регулирования расстояния между рельсами |
| Предельный датчик / переключатель | XM01918 / XM02045 | Выявляет конечные точки движения и позиции рельсов |
| Фотоэлектрический датчик | XM02100 / XM02230 | Выявляет ПХБ на конвейере для управления запуском/остановкой |
| Сигнальная кабельная связка | XH01230 / XH01380 | Подключает карту управления к двигателям и датчикам |
| Планшет соединителя ввода/вывода | XK04210 | Интерфейсная плата для консолидации сигналов датчиков |
| ПКБ главного контроллера | XK04200 | Центральный контроллер, общающийся с двуходовой картой |
| Установка питания | XK04350 / XK04690 | Питание 24В постоянного тока к панелям управления и водителя |
Факультативные аксессуары
| Положение | Описание |
| Диагностическая светодиодная панель | Показывает статус сигнала и индикаторы устранения неполадок |
| Объект кодировки рельсов (если применимо) | Предоставляет обратную связь о положении для автоматической корректировки рельса |
| Защитное покрытие или щит | Предотвращает воздействие пыли или мусора на панель управления и разъемы |
FUJI XK04032
| Компонент | Номер части | Описание |
| Карта управления с двумя путями | XK04032 | Главный контроллер для двухполосного конвейера в модуле M3 II |
| Управляющий совет | XK04120 | Двигатели конвейерного ремня или рельсовых регулирующих двигателей |
| Конвейерный двигатель (левый/правый тракт) | XM01780 / XM01802 | Двигатели, отвечающие за движение каждой стороны конвейера |
| Мотор регулировки ширины рельса | XM01924 / XM02015 | Двигатель, используемый для автоматического изменения расстояния между рельсами |
| Предельный датчик | XM01918 / XM02045 | Выявляет конечные точки пути следования |
| Фотоэлектрический датчик ПКБ | XM02100 / XM02230 | Выявляет наличие/положение ПКБ на конвейере |
| Сигнальная кабельная связка | XH01230 / XH01380 | Стержни для подключения сигнала/энергии |
| Карта интерфейса В/В | XK04210 | Интерфейсная плата для маршрутизации сигналов В/В от датчиков/моторов |
| Главный контроллер PCB (M3 II Control) | XK04200 | Координирует логику и управление движением с системой рельсов |
| Установка питания | XK04350 / XK04690 | Обеспечивает питание 24В карты и подключенных устройств |
| Сплавленная защитная панель (необязательно) | XM01501 | Защищает схему от перенапряжения или короткого замыкания |
Эти номера деталей обычно встречаются в системе управления M3 II с двумя треками и совместимы с платой XK04032.
Руководство по часто задаваемым вопросам FUJI XK04032 M3 II Карта управления двойной трассой
Общая информация
Вопрос 1: Для чего используется FUJI XK04032?
Ответ: XK04032 - это панель управления, используемая в модулях FUJI NXT M3 II для управления двухполосными конвейерными системами.Это позволяет синхронизировать или независимое управление левой и правой конвейерных путей, обеспечивая плавную транспортировку ПКБ и автоматическую регулировку ширины рельсов.
Вопрос 2: Что такое двойные пути в этом контексте?
A: Двойные пути относятся к двуполосной транспортной системе ПКБ, которая позволяет машине обрабатывать два ПКБ одновременно или поочередно, повышая пропускную способность.Эта карта позволяет координировать управление обоими треками.
Функциональность
Вопрос 3: Что контролирует карта XK04032?
А:
Движение конвейерного двигателя (начало/остановка, направление)
Двигатели регулировки ширины рельсов
Датчики и ограничительные переключатели для позиций рельсов
Логика синхронизации трека
Коммуникация сигнала с основной системой управления
Q4: Могут ли левые и правые пути работать независимо друг от друга?
XK04032 поддерживает независимые и синхронизированные режимы работы, в зависимости от конфигурации и режима производства, выбранного в программном обеспечении машины.
Установка и обслуживание
Вопрос 5: Можно ли обменять эту карту?
Ответ: Нет. Всегда выключайте систему перед заменой или выводом карты управления, чтобы избежать повреждения и обеспечить безопасность.
Вопрос 6: Где установлена эта карта?
О: Он устанавливается внутри шкафа управления модуля M3 II, как правило, в специальном слоте на ПКБ рядом с основным контроллером.
Вопрос 7: Что я должен проверить перед заменой карты?
А:
Подтвердите, что электричество отключено.
Кабельные соединения для этикеток и примечаний
Проверьте номер детали и совместимость прошивки
Проверка связанных компонентов (датчиков, двигателей, решеток) на наличие неисправностей
Устранение неполадок
| Издание | Возможная причина | Рекомендуемые действия |
| Одна дорожка не двигается | Сбой двигателя или проблема с проводкой | Проверка соответствующей панели двигателя и водителя |
| Ширина рельса не регулируется | Проблема регулирующего двигателя или датчика | Проверить двигатель XM01924 и датчики предела |
| Сигнализация: "Двойная ошибка" | Сбой синхронизации или неправильное выравнивание датчика | Перекалибровывайте следы и проверяйте фотосенсоры |
| Никакого ответа с обеих дорожек. | Сбой карты управления или потеря питания | Убедитесь, что XK04032 включен и правильно установлен. |
Сопутствующие разделы
| Компонент | Номер части | Функция |
| Карта управления с двумя путями | XK04032 | Главная двухполосная конвейерная панель управления |
| Конвейерный двигатель | XM01780 / XM01802 | Приводит к движению рельсов |
| Мотор регулировки ширины | XM01924 / XM02015 | Регулирует расстояние между рельсами |
| Предельный датчик | XM01918 / XM02045 | Выявляет конечные точки пути |
| Кабельная связка | XH01230 / XH01380 | Соединяет плату с двигателями/датчиками |
| Корпорация электроснабжения | XK04350 / XK04690 | Предоставляет 24В питания для системы управления |
Лучшая практика
Всегда используйте оригинальные детали FUJI
Регулярно очищать датчики рельсов
Перекалибровывать расстояние между треками, если ПКБ не выровнены
Документируйте любые изменения аппаратного обеспечения или обновления прошивки
Включить XK04032 в диагностику периодической системы
Мы можем сделать для вас:
1Мы предоставляем вам полное решение SMT.
2Мы предоставляем основные технологии с нашим оборудованием.
3Мы предоставляем самые профессиональные технические услуги
4У нас богатый опыт на SMT завод установки.
5Мы можем решить любой вопрос о SMT.
