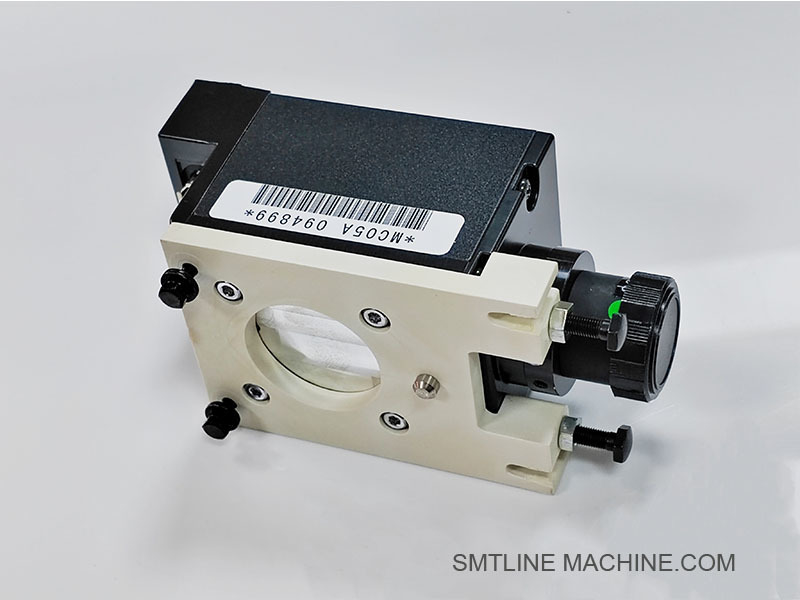

Камера FUJI NXT MARK
,UG00300 Маркировка камеры
,Запасные части для SMT-машины UG00300
-
БрендФУДЖИ
-
МодельКамера FUJI UG00300 NXT MARK
-
вместимость1009
-
Масса установщика0,79 кг
-
Размер установки56
-
поставщикCNSMT
-
состояниеНовый
-
Место происхожденияЯпония
-
Фирменное наименованиеFUJI
-
СертификацияYAMAHA Vibration Vibration Fit YV YS
-
Номер моделиКамера FUJI UG00300 NXT MARK
-
Количество мин заказа1
-
ЦенаПодлежит переговорам
-
Упаковывая деталиДеревянная коробка
-
Время доставки1-2 рабочих дня
-
Условия оплатыT/T, Western Union, Paypal
-
Поставка способности10 шт/день
Запасные части для SMT-машины FUJI NXT MARK Camera UG00300
Камера FUJI UG00300 NXT MARK
Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.
FUJI UG00300 NXT MARK Камера
Обзор
FUJI UG00300 - это модуль камеры MARK с высоким разрешением, предназначенный для использования в машинах SMT серии FUJI NXT. Он отвечает за точное обнаружение фидуциальных знаков на печатных панелях,позволяет точно выравнивать доски во время процесса размещения компонентов.
Ключевые особенности
Высокоточное доверительное признание для точной регистрации ПКБ
Сенсор CMOS с высоким разрешением обеспечивает четкое и надежное съемку изображения
Интегрированная система светодиодного освещения для постоянного освещения фидуциальных помещений
Оптимизирован для высокоскоростной работы в полностью автоматизированных средах SMT
Бесшовная интеграция с системой обработки и выравнивания зрения FUJI
Заявления
Совместима с платформами FUJI NXT I, II, III и IV
Используется для обнаружения фидуциального знака для коррекции смещения и вращения ПКБ
Необходимо для высокой точности размещения в сборке с несколькими досками и тонким уклоном
Технические спецификации (типичные)
| Параметр | Спецификация |
| Номер части | UG00300 |
| Тип камеры | Камера MARK для сканирования площади |
| Тип датчика | CMOS |
| Резолюция | Высокое разрешение (стандарт FUJI) |
| Интерфейс | Интегрирован с системой управления NXT |
| Освещение | Встроенный светодиодный кольцевой свет (белый/красный) |
| Место установки | Внутри модуля NXT, обычно возле рельсов |
| Режим работы | Автоматическое фидуциальное захват во время загрузки |
Преимущества
Обеспечивает точное выравнивание доски перед каждым циклом размещения
Поддерживает высокоскоростную обработку ПКБ без потери точности
Уменьшает необходимость в ручной коррекции или ошибках фидуциальной настройки
Долговечная конструкция с минимальными потребностями в обслуживании
Связанные компоненты
| Компонент | Номер части (Пример) | Описание |
| Модуль камеры MARK | UG00300 | Главная камера для фидуциального обнаружения |
| Камера кабельной решетки | XH01191 / XH01230 | Соединяет камеру с панелью обработки зрения |
| Светодиодный источник | XM01960 / XM02070 | Обеспечивает освещение для фидуциального признания |
| Карта обработки зрения | 2AGKHA000402 | Обрабатывает изображение с камеры MARK |
| Подвеска для установки | XM02570 | Закрепляет камеру в фиксированном положении |
Сопутствующие аксессуары FUJI UG00300 NXT MARK Камера
| Наименование компонента | Номер части (Пример) | Функция / Описание |
| Кабель для камеры MARK | XH01191 / XH01230 | Передает данные изображения и мощность между камерой MARK и панелью управления |
| Карта обработки зрения | 2AGKHA000402 | Обрабатывает данные изображения с камеры MARK и обеспечивает обратную связь по выравниванию |
| Устройство светодиодного освещения | XM01960 / XM02070 | Обеспечивает постоянное освещение для повышения видимости фидуциальных знаков |
| Подвеска для установки камеры | XM02570 / XM02710 | Держит камеру MARK в машине NXT |
| Доверенная таблица ссылки | XM02800 (необязательно) | Используется для калибровки камеры и испытаний на выровнение фидуциального обнаружения |
| Светодиффузные линзы | XM02190 | Улучшает однородность освещения для фидуциального сканирования |
| Вентилятор охлаждения камеры | XH01431 | Предотвращает перегрев камеры и окружающей оптики (если применимо) |
| Переключатель ПКБ для камер с соплами | XK04200 / XK04150 | Координаты переключения сигнала между различными системами зрения (необязательно) |
Факультативные / вспомогательные части
| Положение | Функция |
| ЭМИ-щит для модуля камеры | Защищает сигнал изображения от электрических помех |
| Калибровочное устройство (инструмент) ** | Используется для точного выравнивания и обслуживания системы MARK |
| Замена крышки линзы** | Защищает линзы от пыли и загрязнения |
FUJI UG00300 MARK Камера
| Компонент | Номер части | Описание |
| Камера MARK | UG00300 | Главная камера высокого разрешения для фидуциального распознавания |
| Сцепление кабеля зрения | XH01191 / XH01230 | Подключает камеру MARK к панели обработки зрения |
| ПКБ для обработки зрения | 2AGKHA000402 | Карта обработки изображений для всех систем камер IPS и MARK |
| Устройство светодиодного освещения | XM01960 / XM02070 | Обеспечивает освещение для фидуциального обнаружения |
| Подвеска для установки камеры | XM02570 / XM02710 | Структурная скобка для крепления камеры внутри модуля |
| Светодиффузные линзы (если используются) | XM02190 | Равномерно распределяет светодиодный свет на поверхности ПКБ |
| Прохладитель для модуля камеры | XH01431 | Предотвращает перегрев во время работы непрерывного зрения |
| Переключение ПКБ (необязательно) | XK04200 / XK04150 | Переключатели между соплами и камерами MARK в системе зрения |
| Камера корпуса/щита | XM02280 | Покрывает и защищает модуль камеры MARK |
Эти номера деталей могут немного варьироваться в зависимости от поколения NXT (I/II/III/IV) и конфигурации камеры.
Руководство по часто задаваемым вопросам FUJI UG00300 NXT MARK Камера
Общая информация
Вопрос 1: Что такое камера FUJI UG00300 MARK?
A: FUJI UG00300 - это модуль камеры распознавания MARK, используемый в машинах FUJI NXT для обнаружения фидуциальных знаков (отсылочных точек) на печатных платах (PCB).Эти знаки используются для правильного выравнивания ПКБ перед размещением компонента.
Вопрос 2: Какие машины FUJI используют эту камеру?
A: UG00300 совместим с:
Платформы FUJI NXT I, II, III и IV
Модули, требующие автоматического фидуциального обнаружения для выравнивания ПКБ
Функциональность и особенности
Вопрос 3: Что делает камера MARK во время работы?
А:
Захватывает изображения фидуциальных знаков на ПКБ с высоким разрешением
Отправляет изображение на панель обработки зрения для анализа
Помогает исправить любое X / Y смещения или вращения доски
Обеспечивает высокую точность размещения компонентов
Вопрос 4: включает ли оно освещение?
О: Да. Камера включает в себя встроенное светодиодное освещение (обычно белое или красное), оптимизированное для контраста на различных поверхностных отделках печатных плат (например, медные, матовые, блестящие).
Сохранение и устранение неполадок
Вопрос 5: Как мне поддерживать камеру UG00300?
А:
Держите линзу и осветительное покрытие чистыми с помощью неабразивных салфеток.
Проверить кабели (XH01191 / XH01230) на предмет износа или отключения
Проверка на наличие пыли или остатков на окнах или поверхности ПКБ
Калибровка камеры по мере необходимости во время циклов обслуживания машины
Вопрос 6: Каковы признаки проблем с камерой?
| Издание | Возможная причина | Рекомендуемые действия |
| Камера не обнаруживает фидуциалов | Грязная линза или плохое освещение | Очистить линзу/свет, проверить светодиод |
| Ошибки выравнивания доски | Неисправная панель обработки или датчик | Проверка 2AGKHA000402 на панели зрения |
| Размытое или искаженное изображение | Неправильная или поврежденная камера | Перекалибровать или заменить модуль камеры |
| Никакого изображения | Неисправность кабеля или камеры | Проверка и замена кабелей (XH01191/XH01230) |
Связанные компоненты
| Компонент | Номер части | Функция |
| Модуль камеры MARK | UG00300 | Захватывает фидуциальные изображения для выравнивания правления |
| ПКБ для обработки зрения | 2AGKHA000402 | Анализирует изображение с камеры MARK |
| Устройство светодиодного освещения | XM01960 / XM02070 | Обеспечивает видимость фидуциальных знаков |
| Сцепление кабеля зрения | XH01191 / XH01230 | Подключает камеру MARK к системе управления |
| Подвеска для установки | XM02570 / XM02710 | Закрепляет модуль камеры внутри машины NXT |
Лучшая практика
Проводить регулярную очистку и визуальные проверки
Использовать калибровочные платы FUJI для проверки доверительного признания
Не прикасайтесь к объективу голыми руками
Не применяйте чрезмерную силу во время установки или удаления модуля
Немедленно замените неисправные кабели или источники света
