Режущий цилиндр Fuji S60016 NXT II NXT III Запасные части для SMT-оборудования
-
Выделить

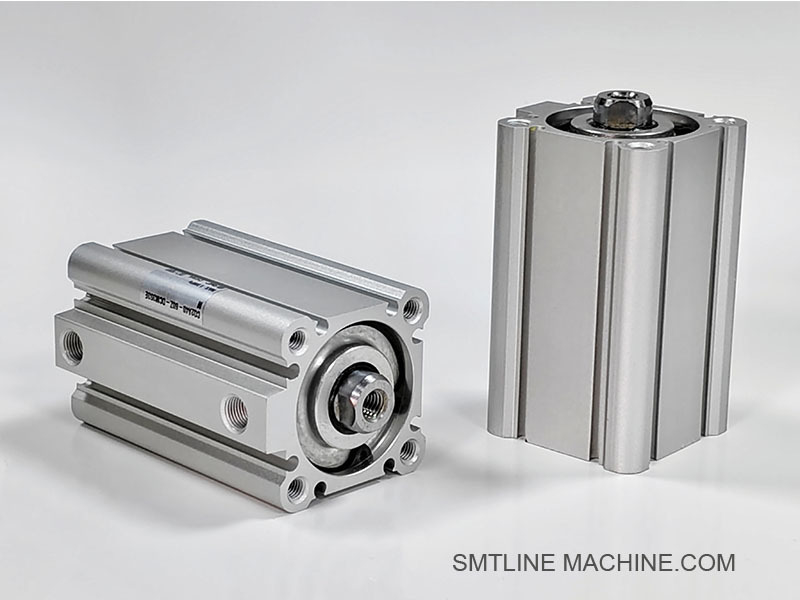

Режущий цилиндр Fuji NXT II
,Режущий цилиндр Fuji S60016
,Запасные части для SMT-оборудования Режущий цилиндр
-
БрендФУДЖИ
-
МодельFuji S60016 NXT II NXT III цилиндр резака
-
вместимость1009
-
Масса установщика0,79 кг
-
Размер установки56
-
поставщикCNSMT
-
состояниеНовый
-
Место происхожденияЯпония
-
Фирменное наименованиеFUJI
-
СертификацияYAMAHA Vibration Vibration Fit YV YS
-
Номер моделиFuji S60016 NXT II NXT III цилиндр резака
-
Количество мин заказа1
-
ЦенаПодлежит переговорам
-
Упаковывая деталиДеревянная коробка
-
Время доставки1-2 рабочих дня
-
Условия оплатыT/T, Western Union, Paypal
-
Поставка способности10 шт/день
Режущий цилиндр Fuji S60016 NXT II NXT III Запасные части для SMT-оборудования
Fuji S60016 NXT II NXT III цилиндр резака
Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.
Fuji S60016 NXT II / NXT III Цилиндр резки
Обзор
Fuji S60016 - это высокоточный цилиндр резки, используемый в машинах для размещения SMT серии Fuji NXT II и NXT III.Это пневматический приводящий механизм, отвечающий за управление механизмом резки ленты компонента, обеспечивающий плавное и точное удаление пленки покрытия ленты во время подачи компонента.
Ключевые особенности
Точная пневматическая установка для постоянной производительности резки
Высокоскоростной ответ, чтобы соответствовать скорости быстрого индексации современных подавателей
Компактный и долговечный дизайн, подходящий для непрерывной работы с большим объемом
Обеспечивает чистое отделение ленты покрытия, предотвращая пробок или ошибок питания
Легкая интеграция и замена в системе питания серии NXT
Применение
Установленные в питательных устройствах компонентов NXT II и NXT III
Специально используется в устройстве резки ленты на крышке, где она приводит лезвие резки
Работает синхронизировано с индексацией кормильца для координации действий резки и очистки
Необходимо для систем доставки компонентов на ленте и катушке
Типичные спецификации
| Параметр | Подробная информация |
| Номер части | S60016 |
| Тип компонента | Цилиндр пневматического резчика |
| Операционная среда | Сжатый воздух (чистый, сухой) |
| Место применения | Устройство питания ∆ механизм резки ленточного покрытия |
| Совместимые модели машин | Fuji NXT II,NXT IIIсерии |
| Установка | Непосредственная установка на раму кормильца или кронштейн резчика |
Преимущества
Предотвращает неправильное питание компонентов, обеспечивая точное удаление ленты покрытия
Уменьшает время простоя из-за ошибок в подаче или неправильного выравнивания резака
Поддерживает автоматизированное высокоскоростное производство SMT с минимальным обслуживанием
Совместима с несколькими ширинами ленты и типами питателей, используемыми на платформах NXT
Сопутствующие аксессуары Fuji S60016 Цилиндр резака
| Компонент | Номер части (Пример) | Функция / Описание |
| Цилиндр пневматического резака | S60016 | Главное приводное устройство для резки ленточного покрытия |
| Острие резчика | C70020 | Острое лезвие, используемое для резки покрывающей ленты |
| Подъемник ножа резака / кронштейн | B50035 | Держит лезвие резчика и соединяется с цилиндром |
| Воздушные трубы / шланг | T40010 | Доставляет сжатый воздух в цилиндр |
| Воздушная установка / соединитель | F30012 | Соединяет воздушную трубу с цилиндром |
| Руководство по ленте на крышку питающего устройства | G60015 | Лента для гладкого питания и резки |
| Сборка кормовой рамы | F80050 | Поддерживает цилиндр и другие компоненты питания |
| Винты для установки цилиндров | M20007 | Сцепные устройства, используемые для крепления цилиндров и скоб |
| Набор герметизации цилиндров | SK0010 | Замена уплотнений для поддержания герметичности цилиндров |
| Режущая пружина возвращения | SPR123 | Механизм пружины для возвращения резки в исходное положение |
Эти аксессуары помогают поддерживать, устанавливать или заменять детали, связанные с цилиндром резака, для плавного и надежного резания ленты в кормителях Fuji NXT.
Соответствующие номера деталей Fuji S60016 Цилиндр резака и аксессуары
| Описание компонента | Номер части | Примечания / Функция |
| Цилиндр пневматического резака | S60016 | Главное приводное устройство для резки ленточного покрытия |
| Острие резчика | C70020 | Острое лезвие, используемое для резки ленточного покрытия |
| Подъемник ножа резака / кронштейн | B50035 | Удерживает лезвие резчика, прикрепляется к цилиндру |
| Воздушные трубы / шланг | T40010 | Доставка сжатого воздуха в баллон |
| Воздушная установка / соединитель | F30012 | Подключает воздушный шланг к цилиндру |
| Руководство по ленте на крышку питающего устройства | G60015 | Проводка ленты во время кормления и резки |
| Сборка кормовой рамы | F80050 | Структурный каркас, поддерживающий цилиндр и его части |
| Винты для установки цилиндров | M20007 | Винты для монтажа цилиндров и скоб |
| Набор герметизации цилиндров | SK0010 | Печати для поддержания герметичности цилиндров |
| Режущая пружина возвращения | SPR123 | Возвращает лезвие резчика в исходное положение |
Примечание: количество деталей может немного варьироваться в зависимости от конкретной модели питателя или производственной партии.
Руководство по часто задаваемым вопросам Fuji S60016 NXT II / NXT III Цилиндр резака
Общая информация
Вопрос 1: Для чего используется цилиндр Fuji S60016 Cutter?
A: S60016 - это пневматический приводящий механизм, отвечающий за движение механизма резки ленточного покрытия в блоках питания SMT Fuji NXT II и NXT III.Он обеспечивает точное и надежное разрезание пленки покрытия ленты во время подачи компонентов.
Вопрос 2: Какие машины используют цилиндр S60016 Cutter?
О: Он используется в устройствах для размещения SMT серии Fuji NXT II и NXT III, в частности, в комплектациях компонентов.
Работа и особенности
Вопрос 3: Как работает цилиндр резака?
Ответ: В цилиндр поступает сжатый воздух, который приводит в действие поршень для перемещения лезвия резака, резая крышку ленты точно в нужное время во время продвижения ленты питания.
Вопрос 4: Какой вид обслуживания требует цилиндр резки?
О: Регулярное обслуживание включает:
Проверка и замена уплотнений цилиндров для предотвращения утечек воздуха
Проверка и очистка лезвия резака на предмет остроты и повреждения
Обеспечение надежности и безопасности воздушных труб и фитингов
Проверка монтажа оборудования тесно и компоненты выровнены
Q5: Какие распространенные проблемы и советы по устранению неполадок?
| Проблема | Возможная причина | Решение |
| Цилиндр резки не работает | Подача воздуха отключена или блокирована | Проверить воздушные трубы и соединители; восстановить воздушный поток |
| Плохая производительность резки | Острие резчика тусклое или поврежденное | Заменить или заточить лезвие резака |
| Утечка воздуха | Износ пломб или поврежденный баллон | Заменить набор уплотнителей цилиндров |
| Сцепление поршня цилиндра | Грязь или мусор внутри баллона | Чистый интерьер цилиндра; смазывайте, если это рекомендуется |
| Опустошенная установка | Вибрация или механическое износ | Застегивающие винты и скобы |
Лучшая практика
Чтобы избежать загрязнения, используйте чистый, сухой сжатый воздух
Периодически меняйте лезвия резака, чтобы сохранить чистые разрезы
Сохраняйте запас запасных уплотнений и лезвий для быстрого ремонта
Проводить регулярные проверки при профилактическом обслуживании машины
Документировать любые повторяющиеся проблемы резака, чтобы предвидеть замену деталей
Связанные компоненты
| Компонент | Номер части | Описание |
| Цилиндр резчика | S60016 | Пневматические приводы для механизма резки |
| Острие резчика | C70020 | Лезвие, которое разрезает пленку |
| Удерживатель лезвия резака | B50035 | Подъемник и скобка для лезвия резака |
| Воздушные трубы | T40010 | Шланг для подачи воздуха |
| Воздушные фитинги | F30012 | Коннекторы для воздушных труб |
| Набор герметизации цилиндров | SK0010 | Заменяющие уплотнения для цилиндров |
