FUJI PM23709 NXT PIN,track REFERENCE SMT Spare Parts

FUJI PM23709 NXT PIN, опорный штифт для направляющей
Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.

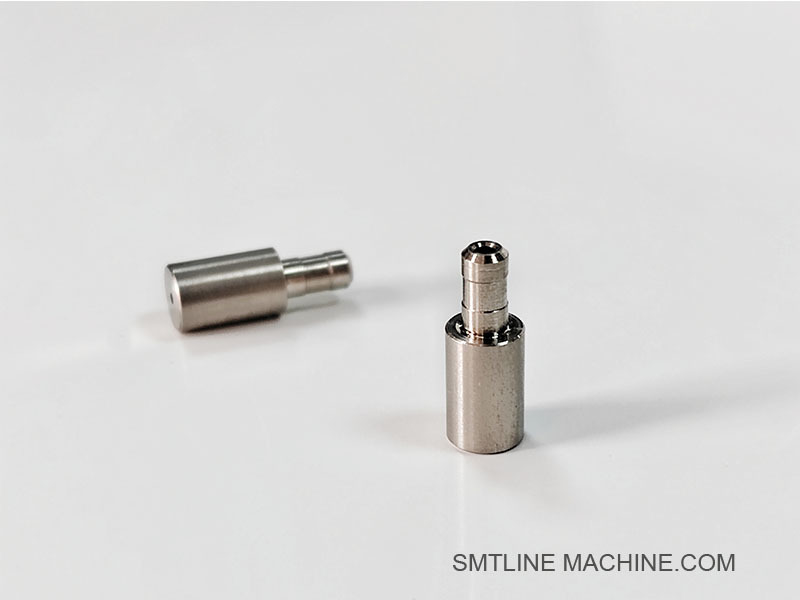

Введение в продукт – FUJI PM23709 NXT Опорный штифт для направляющей

FUJI PM23709 - это опорный штифт для направляющей, используемый в машинах SMT серии NXT для точного выравнивания и позиционирования питателей компонентов или направляющих конвейера. Этот механический штифт действует как опорный локатор, помогая обеспечить точную установку питателей или элементов направляющей в рабочей зоне машины.

Основные характеристики:

Высокоточная обработка: Изготовлен с точными допусками, чтобы служить постоянной физической опорной точкой для выравнивания направляющей или питателя.
Прочная конструкция: Изготовлен из износостойкого металла, обеспечивающего долгий срок службы даже при частом механическом контакте и замене питателей.
Компактный дизайн: Вставляется в специальные направляющие отверстия или опорные пазы в основании питателя или конструкции направляющей конвейера.
Ключевой для повторяемой точности: Помогает поддерживать правильное расположение и расстояние между питателями, предотвращая механическое смещение или ошибки при захвате компонентов.

Применение:

Используется в платформах размещения FUJI NXT / NXT II / NXT III
Устанавливается на основании питателя, направляющей конвейера или конструкции направляющей
Служит механической опорной точкой для выравнивания:

Модулей питателей
Лент носителей
Направляющих конвейера

Номер детали:

PM23709

Советы по техническому обслуживанию:

Регулярно проверяйте на износ, изгиб или коррозию
Замените, если точность опоры нарушена
Всегда очищайте окружающие поверхности, чтобы обеспечить плотную и стабильную посадку

Сопутствующие аксессуары – FUJI PM23709 NXT Опорный штифт для направляющей

Сопутствующие номера деталей – FUJI PM23709 NXT Опорный штифт для направляющей

Примечание: Номера деталей могут различаться в зависимости от поколения NXT (I/II/III) или конкретной ширины питателя (например, 8 мм, 12 мм, 24 мм). Всегда обращайтесь к руководству по запчастям FUJI или к поставщику для подтверждения.

Руководство по часто задаваемым вопросам – FUJI PM23709 NXT PIN, Опорный штифт для направляющей

1. Что такое опорный штифт для направляющей FUJI PM23709?

PM23709 - это прецизионно обработанный штифт, используемый в машинах SMT серии FUJI NXT для обеспечения механической опорной точки для выравнивания модулей питателя или направляющих конвейера.

2. Какова функция опорного штифта для направляющей?

Направляет точное позиционирование питателей или направляющих рельсов
Обеспечивает повторяемую установку без повторной калибровки
Поддерживает точность механического выравнивания для надежного размещения компонентов

3. Какие машины FUJI используют штифт PM23709?

Он совместим с:

Машинами серий FUJI NXT, NXT II и NXT III
Модулями размещения и секциями конвейера, где требуется механическое выравнивание направляющей

4. Где устанавливается штифт?

Обычно:

Вставляется в базовую пластину питателя или конструкцию крепления направляющей
Вставляется в направляющие отверстия или гильзы, чтобы служить якорем позиционирования

5. Из каких материалов изготовлен штифт PM23709?

Изготовлен из высокотвердой износостойкой стали
Поверхность обработана для предотвращения ржавчины и износа
Разработан для точной посадки с жесткими допусками

6. Является ли опорный штифт изнашиваемой деталью?

Обычно нет, но может потребоваться замена, если:

Он погнулся, износился или подвергся коррозии
Он больше не обеспечивает плотную посадку в базовой конструкции
Наблюдаются проблемы с несоосностью питателя или вибрацией

7. Как часто его следует проверять?

Во время планового технического обслуживания станции питателя
Всякий раз, когда возникают ошибки выравнивания или проблемы с питателем
Рекомендуется визуальный осмотр и проверка посадки каждые 3–6 месяцев

8. Могу ли я заменить штифт без перенастройки системы?

Да — при правильной установке заменяющий штифт сохранит выравнивание без повторной калибровки, при условии, что все остальное оборудование исправно.

9. Какие инструменты или аксессуары необходимы с этим штифтом?

Направляющие втулки или гильзы для точного размещения
Зажимы питателя и фиксирующие винты для удержания выровненных питателей на месте
Калибровочные приспособления (если требуется проверка выравнивания)

10. Где я могу приобрести оригинальные штифты PM23709?

Вы можете заказать у:

Авторизованных дистрибьюторов запчастей FUJI SMT
Поставщиков, одобренных OEM
Официальной сети запчастей и обслуживания FUJI
