Высокоточный калибровочный стеклянный IC FUJI AA7SA00 для оборудования SMT

Калибровочное стекло FUJIHBC IC AA7SA00

Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором с гарантированным качеством и быстрой доставкой


Введение в продукт

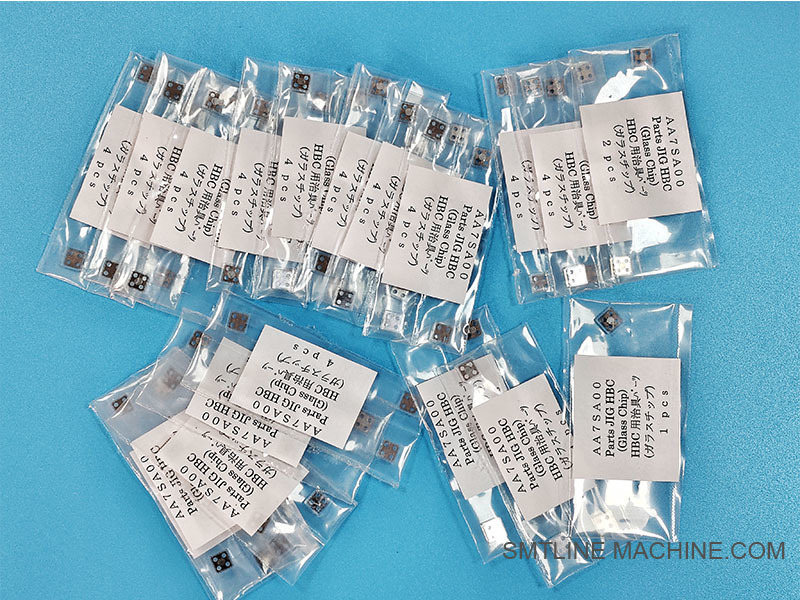

FUJI AA7SA00 – Калибровочное стекло IC HBC

Обзор

Калибровочное стекло FUJI HBC (AA7SA00) представляет собой прецизионный стеклянный эталон, используемый в процессах калибровки головного луча (HBC) для систем установки компонентов FUJI SMT. Оно функционирует как критически важный эталонный инструмент для оптической калибровки и выравнивания систем технического зрения, обеспечивая высокую точность позиционирования и повторяемость работы камеры и алгоритмов распознавания машины.

Это калибровочное стекло имитирует компонент (корпус микросхемы) с вытравленными метками или шаблонами, позволяя системе сравнивать точность распознавания с известным геометрическим эталоном.

Основные характеристики

Высокоточные вытравленные шаблоны
Стекло содержит микроуровневые эталонные метки, используемые для проверки или корректировки калибровки машинного зрения.

Оптическая чистота и стабильность
Изготовлено из оптического стекла высокой чистоты, устойчивого к искажениям, царапинам и перепадам температуры.

Используется в блоках калибровки HBC
Специально совместимо с блоками FUJI HBC для задач выравнивания сопла и головки.

Многоразовое использование и долговечность
Предназначено для многократного использования без ухудшения качества калибровки.

Технические характеристики

Применение

Калибровка систем оптического распознавания (смещение камеры, искажения, фокусировка).
Выравнивание движения установочной головки и точности распознавания.
Проверка соответствия координат XY, Theta между камерами и механическими осями.
Используется в системе HBC (калибровка головного луча) FUJI.

Советы по обращению и обслуживанию

Обращайтесь только в перчатках или антистатическим пинцетом, чтобы избежать загрязнения.
Очищайте оптической тканью и спиртом при наличии пятен или пыли.
Храните в оригинальном защитном футляре, чтобы избежать царапин или сколов.
Регулярно осматривайте, чтобы убедиться в целостности и видимости эталонных меток.

Сопутствующие аксессуары для FUJI AA7SA00 – Калибровочное стекло IC HBC

Эти аксессуары вместе обеспечивают точное, повторяемое и безопасное выполнение калибровки системы технического зрения и процессов выравнивания головки с использованием калибровочного стекла IC AA7SA00.

Сопутствующие номера деталей для FUJI AA7SA00 – Калибровочное стекло IC HBC

Примечание: Элементы, отмеченные как (пример), являются репрезентативными номерами деталей, основанными на типичных настройках калибровки FUJI. Точные номера могут варьироваться в зависимости от модели машины (например, NXT II, NXT III, AIMEX) и должны быть проверены в каталоге деталей FUJI или через авторизованного поставщика.

Руководство по часто задаваемым вопросам — Калибровочное стекло IC FUJI AA7SA00 HBC

1. Что такое FUJI AA7SA00?

Ответ:
AA7SA00 - это калибровочное стекло IC, используемое в системе калибровки головного луча (HBC) FUJI. Оно обеспечивает точный визуальный эталон для калибровки и проверки точности систем камер, выравнивания сопла и позиционирования головки в машинах установки компонентов SMT.

2. Какова функция калибровочного стекла?

Ответ:

Действует как стандартный эталонный шаблон для калибровки системы распознавания технического зрения.
Обеспечивает выравнивание по осям X, Y и θ (вращение) между соплом и системами камер.
Помогает выявлять и корректировать искажения камеры, смещения и отклонения движения головки.
Используется во время планового технического обслуживания машины или после механической замены деталей.

3. Какие машины или системы используют AA7SA00?

Ответ:

FUJI NXT II, NXT III, AIMEX и другие модели, оснащенные блоком HBC (калибровка головного луча).
Совместимо с машинами, требующими высокоточной процедуры технического зрения и калибровки головки.

4. Как выглядит калибровочное стекло?

Ответ:
Это небольшое прямоугольное оптическое стекло с вытравленными микроуровневыми метками, которые напоминают контуры корпусов микросхем, сетки или перекрестия. Эти шаблоны считываются системой технического зрения во время калибровки.

5. Как используется калибровочное стекло AA7SA00?

Ответ:

Вставляется в держатель стекла HBC или базовое приспособление.
Система технического зрения машины захватывает и сравнивает положение вытравленных меток.
Отклонения используются для автоматической коррекции внутренней привязки между координатами сопла, камеры и установки.

6. Какие признаки указывают на необходимость замены?

Ответ:

Царапины, пятна или сколы на вытравленной поверхности.
Потускневшие или нечеткие метки, влияющие на точность калибровки.
Визуальный осмотр выявляет трещины, остатки или загрязнения.
Повторные ошибки калибровки при отсутствии других механических неисправностей.

7. Как очистить и обслуживать калибровочное стекло?

Ответ:

Используйте антистатические перчатки или пластиковый пинцет, чтобы избежать отпечатков пальцев и электростатического разряда.
Очищайте аккуратно оптическим спиртом и безворсовой тканью или тампонами.
Храните в оригинальном антистатическом футляре, чтобы предотвратить царапины или поломки.

8. Какие аксессуары используются с AA7SA00?

9. Как часто следует использовать калибровочное стекло?

Ответ:

Во время установки или перемещения машины
После замены камеры, головки или сопла
В рамках профилактического обслуживания (ежемесячно или ежеквартально)
Когда точность камеры или установки становится нестабильной

10. Где приобрести AA7SA00?

Ответ:

У официальных дистрибьюторов FUJI или сертифицированных поставщиков SMT.
Обязательно запросите оригинальный номер детали: AA7SA00 для гарантированной совместимости и точности.
