FUJI H24 H24S Рабочая головка Флуоресцентная апертура 2MGTHA0586002MGTA072001

FUJIH24 H24S рабочая головка флуоресцентная апертура 2MGTHA0586002MGTA072001
Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.

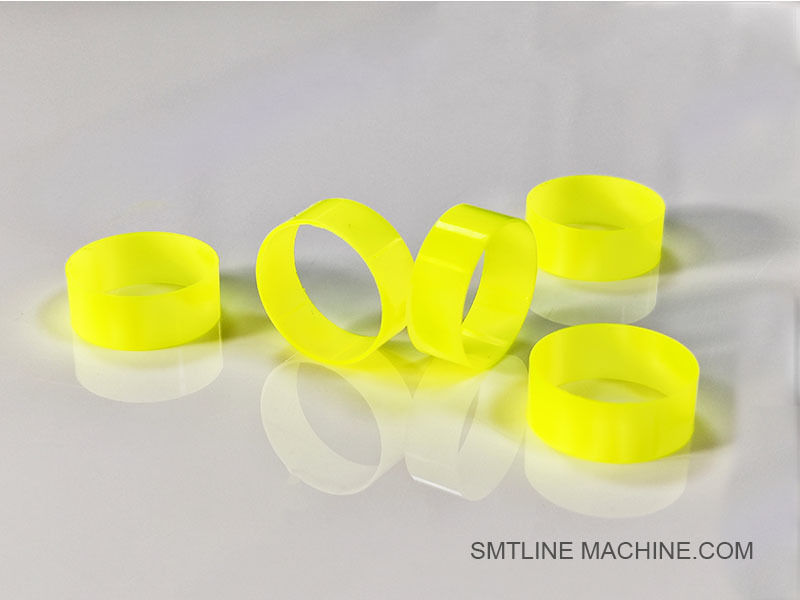

Введение продукта – Флуоресцентная апертура рабочей головки FUJIH24 H24S

Артикулы: 2MGTHA058600 / 2MGTA072001
Название компонента: Флуоресцентная апертура
Применимая модель головки: Fuji NXT H24 / H24S высокоскоростная рабочая головка
Категория: Оптический компонент / Блок освещения

Описание:

Флуоресцентная апертура (артикулы 2MGTHA058600 и 2MGTA072001) представляет собой интегрированный оптический компонент, используемый в рабочих головках Fuji H24/H24S для оказания помощи системе технического зрения в распознавании и выравнивании компонентов во время операций установки.

Она действует как рассеиватель света и фокусирующий элемент, направляя флуоресцентное освещение равномерно по всему полю зрения. Это позволяет камере захватывать высококонтрастные, хорошо освещенные изображения небольших компонентов, повышая точность установки.

Основные характеристики:

Разработана специально для рабочих головок H24 и H24S
Обеспечивает равномерное распределение света для контроля компонентов
Повышает точность камеры в условиях высокоскоростного монтажа
Долговечна и устойчива к оптической деградации
Работает совместно с системой освещения технического зрения

Типичные области применения:

Распознавание и выравнивание компонентов
Контроль паяльных площадок/выводов
Обнаружение меток-фидуциалов на печатных платах
Высокоскоростные операции установки SMT

Материал и конструкция:

Оптический полимер или акрил со встроенными свойствами рассеивания света
Антибликовая поверхность для оптимальной работы системы технического зрения

Совместимость:

Полностью совместима с головками Fuji NXT H24 / H24S
Может использоваться вместе с модулями камер, кольцевыми лампами и сенсорными системами

Сопутствующие компоненты – Флуоресцентная апертура рабочей головки H24/H24S

Эти детали работают вместе в рабочей головке H24/H24S для поддержки точной установки компонентов на основе технического зрения в машинах Fuji NXT SMT.

Сопутствующие артикулы – Флуоресцентная апертура рабочей головки H24 / H24S

Руководство по часто задаваемым вопросам – Флуоресцентная апертура рабочей головки FUJIH24 / H24S

Артикулы: 2MGTHA058600 / 2MGTA072001
Применимая головка: Fuji NXT H24 / H24S высокоскоростная установочная головка
Тип компонента: Флуоресцентная апертура (компонент оптического освещения)

1. Какова функция этого компонента?

Флуоресцентная апертура обеспечивает равномерное рассеивание света в системе технического зрения головки H24 / H24S, позволяя камере захватывать четкие, высококонтрастные изображения компонентов и фидуциалов во время операций установки.

2. Где она установлена?

Она установлена над камерой или вокруг оптического пути системы технического зрения внутри рабочей головки. Она функционирует в координации со светодиодным кольцом и блоком камеры.

3. В чем разница между 2MGTHA058600 и 2MGTA072001?

2MGTHA058600: Оригинальная деталь
2MGTA072001: Функционально похожая или обновленная версия; обе взаимозаменяемы в зависимости от ревизии головки
Всегда проверяйте совместимость на основе серийного номера головки или сервисной документации Fuji.

4. Каковы симптомы неисправности или износа?

Размытые или низкоконтрастные изображения технического зрения
Нерегулярные световые узоры на захваченных изображениях
Сбой распознавания компонентов
Частые ошибки обнаружения фидуциалов

5. Когда ее следует заменить?

Во время профилактического обслуживания, если качество изображения ухудшается
При появлении царапин, обесцвечивании или деформации
Если калибровка технического зрения не удалась или освещение стало неравномерным

6. Могу ли я заменить ее самостоятельно?

Да, но это требует осторожной разборки оптического модуля. Обращайтесь с ней в антистатических перчатках в чистой среде, чтобы избежать загрязнения или смещения.

7. Сопутствующие компоненты для проверки или одновременной замены

8. Инструкции по хранению и обращению

Хранить в пыленепроницаемой антистатической упаковке
Избегайте прямого прикосновения к оптической поверхности
Защищайте от влаги, ударов и воздействия ультрафиолета
