FUJI 2EGTHA002022AGTHA010202 H24 H24G H24S Рабочая головка IPS Камера Световая плата

FUJI2EGTHA002022AGTHA010202 H24 H24G H24S рабочая головка IPS камера световая плата
Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором с гарантированным качеством и быстрой доставкой

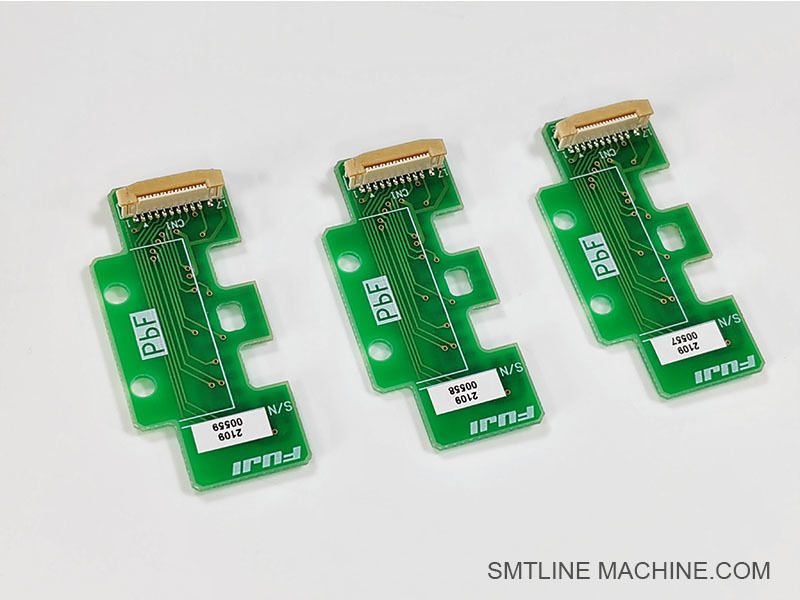

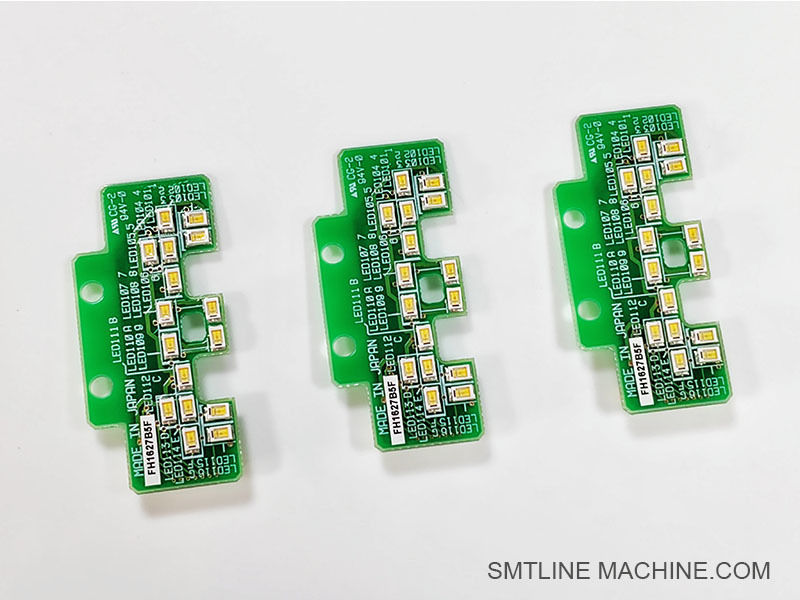

Введение продукта – FUJI 2EGTHA000202 / 2AGTHA010202 IPS камера световая плата (рабочая головка H24 / H24G / H24S)

Номера деталей:

2EGTHA000202
2AGTHA010202 (альтернативный или связанный номер детали)

Название продукта:

IPS камера световая плата / блок освещения

Категория:

Модуль оптического освещения для систем технического зрения

Применимые модели:

Рабочие головки FUJI NXT H24, H24G и H24S

Обзор продукта

FUJI 2EGTHA000202 / 2AGTHA010202 — это световая плата камеры IPS (Image Processing System), используемая в высокоскоростных головках установки H24, H24G и H24S. Она обеспечивает равномерное, контролируемое освещение встроенной системы технического зрения (IPS-камеры) для обеспечения точного распознавания компонентов, выравнивания и контроля качества.

Основные характеристики

Светодиодное освещение высокой интенсивности
Предназначено для устранения теней и улучшения видимости компонентов во время обработки изображений.

Оптимизировано для IPS-камер
Откалибровано для работы со встроенной системой камер головки для оптимальной контрастности и разрешения.

Компактный и встроенный в головку
Устанавливается непосредственно внутри рабочей головки рядом с блоком технического зрения для обеспечения постоянного освещения в ограниченном пространстве.

Прецизионная оптическая помощь
Поддерживает высокоскоростную и высокоточную обработку изображений во время операций SMT.

Типичные области применения

Освещает компоненты под IPS-камерой во время:

Распознавание компонентов
Определение ориентации
Проверка наличия/отсутствия
Используется при высокоскоростном контроле на лету в системах установки NXT.

Технические характеристики (типичные)

Примечания по техническому обслуживанию и замене

Осторожно протрите поверхность антистатическими салфетками, чтобы избежать загрязнения.
Не прикасайтесь непосредственно к светодиоду, чтобы предотвратить повреждение от электростатического разряда.
Если освещение становится тусклым или неравномерным, замените плату, чтобы поддерживать качество изображения.
Совместимо только с указанными типами головок (серия H24) — подтвердите номер детали перед заказом.

Сопутствующие аксессуары – IPS камера световая плата

Сопутствующие номера деталей – IPS камера световая плата

Примечания:

Световая плата не является автономным устройством обработки изображений – она должна использоваться с соответствующей IPS-камерой и печатной платой управления.
Всегда проверяйте модель головки (H24, H24G, H24S) перед заказом, так как конструкция световой платы может незначительно отличаться.
При замене платы также проверьте совместимость кабелей и прошивки с печатной платой головки.

Руководство по часто задаваемым вопросам – FUJI 2EGTHA000202 / 2AGTHA010202 IPS камера световая плата

Применимо для: рабочих головок H24, H24G, H24S

1. Какова функция этой детали?

Ответ:
Световая плата камеры IPS обеспечивает равномерное светодиодное освещение для внутренней камеры обработки изображений (IPS) рабочей головки. Она обеспечивает четкое, высококонтрастное изображение компонентов для визуального контроля и выравнивания во время высокоскоростных операций установки и размещения.

2. Почему это освещение важно?

Ответ:
Световая плата обеспечивает:

Правильное распознавание компонентов
Точное обнаружение вращения и выравнивания
Улучшенную контрастность изображения для системы технического зрения IPS
Без надлежащего освещения могут возникнуть ошибки зрения или несоосность.

3. Какие типы головок совместимы?

Ответ:
Эта световая плата совместима со следующими рабочими головками:

H24
H24G
H24S
Используется на установщиках FUJI NXT II / III.

4. Где расположена световая плата?

Ответ:
Световая плата установлена внутри, рядом с объективом камеры IPS, внутри рабочей головки. Она обращена к области сопла для освещения компонентов во время захвата изображения.

5. Каковы распространенные симптомы неисправности?

6. Как мне обслуживать эту световую плату?

Ответ:

Осторожно протрите поверхность антистатическими салфетками
Избегайте прямого контакта со светодиодами или схемами
Проверяйте проводку и разъемы во время обслуживания головки
Замените, если свет заметно слабый, мерцает или не работает

7. Можно ли заменить плату независимо?

Ответ:
Да. Это модульный компонент, который можно заменить индивидуально, хотя следует соблюдать осторожность:

Выключите питание и разрядите ЭСР
Используйте правильные крепежные винты
Подключите кабель к печатной плате управления головкой
Проверьте выравнивание и протестируйте производительность технического зрения после замены

8. Какие детали связаны с этой платой?

9. Взаимозаменяемы ли номера деталей?

Ответ:
Да. 2EGTHA000202 и 2AGTHA010202 относятся к одним и тем же или совместимым версиям световой платы IPS для головок серии H24. Используйте номер, который соответствует вашей спецификации BOM или машины.

10. Требуются ли настройки прошивки или программного обеспечения?

Ответ:
Изменения программного обеспечения для самой световой платы не требуются, но ее яркость и время могут быть настроены с помощью настроек управления техническим зрением IPS в интерфейсе системы FUJI.
