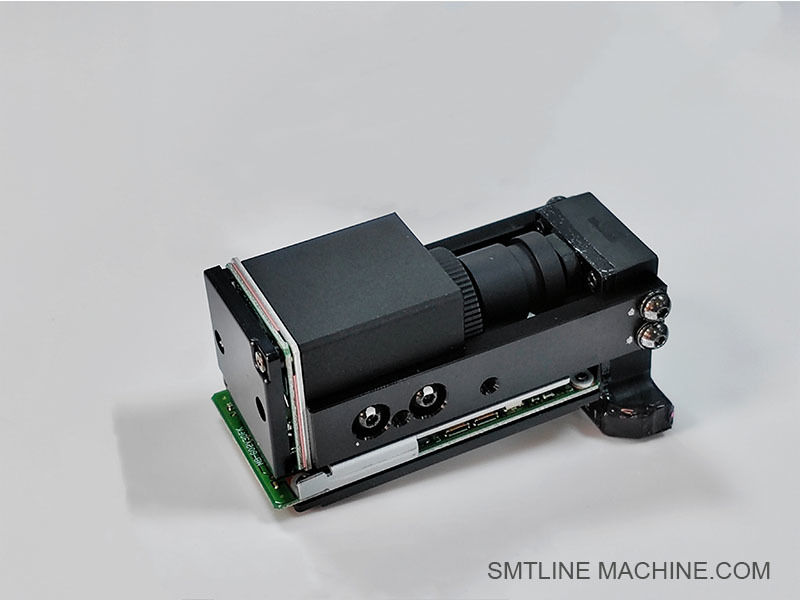

FUJI 2AGKHA014000 AA66W00 V12 рабочая голова IPS камера SMT Запчасти

FUJI2AGKHA014000 AA66W00 V12 рабочая камера IPS
Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.

Обзор продукции

Номер части: 2AGKHA014000
Модель: AA66W00
Наименование компонента: IPS-камера (сенсор обработки изображений)
Применимая машина: FUJI NXT серии совместима с рабочими головками V12 и H24
Функция: камера системы зрения, интегрированная в рабочую головку для высокоскоростного, высокоточного распознавания компонентов и калибровки расположения.

Ключевые особенности

1. Высокоточное распознавание изображений
Камера IPS получает высокоразрешенные изображения компонентов и позиций ПКБ во время подбора и размещения, что позволяет системе определять точное положение, ориентацию,и выравнивание компонентов перед монтажем.

2. Многоугольное обнаружение осанки
Способность обнаруживать ориентацию компонента под несколькими углами, включая боковые виды, чтобы предотвратить неправильное расположение и обеспечить стабильность качества.

3компактный и легкий дизайн
Модуль камеры является легким и интегрированным непосредственно в рабочую головку (всего около 2,5 кг для головы), что позволяет быстрое движение и точное управление с уменьшенной механической инерцией.

Спецификации и совместимость

Использование и замена

Эта часть обычно заменяется во время регулярного технического обслуживания или при возникновении проблем с захватом изображения, ошибками выравнивания или неудачным распознаванием зрения в процессе размещения.
Установка требует калибровки с программным обеспечением машины.
Это оригинальная деталь FUJI или может быть доступна через сторонних поставщиков в качестве совместимой запасной части.

Резюме

IPS-камера FUJI AA66W00 (2AGKHA014000) является важной частью рабочей головки V12 для платформы FUJI NXT SMT.и компактная интеграция обеспечивают точное, надежное размещение компонентов, что помогает улучшить общую производительность и эффективность производства.

Сопутствующие аксессуары для IPS камеры FUJI AA66W00 (глава V12)

Факультативные инструменты и принадлежности

Калибровочные колпачки/приспособления
Модуль программного обеспечения для выравнивания зрения (Vision Alignment Software Module) - опциональные программные утилиты, используемые на системах FUJI NXT для настройки изображений IPS.
Кабели / соединители
Комплект очистки линз системы зрения FUJI

Соответствующие номера деталей для IPS-камеры FUJI AA66W00 (глава V12).

Эти номера деталей могут немного отличаться в зависимости от конкретного поколения FUJI NXT (I/II/III) и конфигурации машины.

Руководство по часто задаваемым вопросам

Наименование продукта: FUJI IPS Camera

Модель: AA66W00

Номер части: 2AGKHA014000

Используется на: FUJI NXT V12 Рабочая голова (также совместима с H24)

1Какова функция IPS камеры AA66W00?

В рабочую головку V12 встроена камера IPS (Imagement Processing Sensor).

Получить высокоразрешенные изображения компонентов и ПКБ.
Определите положение, ориентацию и наклон компонентов перед размещением.
Помощь в коррекции смещения для обеспечения высокой точности.

2Где установлена камера?

IPS-камера встроена внутри рабочего головного блока V12, непосредственно за шафтой сосуда, обращенной вниз.

3. Каковы соответствующие номера деталей?

Некоторые общие части:

AA66W08 Альтернативная версия IPS-камеры.
2AGTHA009100
2AGTHA005807 ️ Механический клапан
H11352 / H50844 ️ Соленоидный клапан
H4897A √ Подшипник для головной оси
PM09NR4 Р-осевой двигатель
GGAJ0403 / 3216

4Когда следует заменить IPS-камеру?

Заменить или отремонтировать камеру, если:

Система зрения не может распознать компоненты.
Точность размещения компонентов ухудшается.
Часто возникают такие ошибки, как "неудача захвата зрения" или "неправильное выравнивание угла компонента".
Визуальный осмотр обнаруживает затуманенность линз или грязь, которую нельзя очистить.

5. требуется ли калибровка после замены?

После замены IPS камеры:

Выполните выравнивание и калибровку головы с помощью программного обеспечения FUJI.
Для настройки зрения используйте белые калибровочные таблетки (например, 3216).
Обеспечить совместимость прошивки/программного обеспечения для надлежащей связи с камерой.

6. Можно ли заменить AA66W00 на AA66W08?

Да, AA66W08 является широко используемой совместимой версией. Тем не менее, всегда проверяйте механическую и прошивку совместимости с вашей системой NXT перед заменой.

7Камера используется как для сбора, так и для размещения?

Да, он участвует в:

Сканирование перед сбором для проверки наличия и готовности сосуда.
Проверка после сбора для подтверждения ориентации и выравнивания компонента.
Предварительная корректировка для компенсации обнаруженного смещения.

8. Совместима ли IPS камера с H24 или другими головками?

В то время как он в основном предназначен для головы V12, аналогичные или идентичные модули IPS камеры (например, AA66W08) могут быть разделены между головами H24 или H12HSQ в платформах NXT,в зависимости от генерации и конфигурации.

9Необходимо ли обслуживание?

Регулярно чистите линзы с помощью статичного очистительного средства.
Убедитесь, что рабочая среда свободна от пыли.
Замена фильтров (например, 2EGTHA000202) для защиты оптики камеры.
