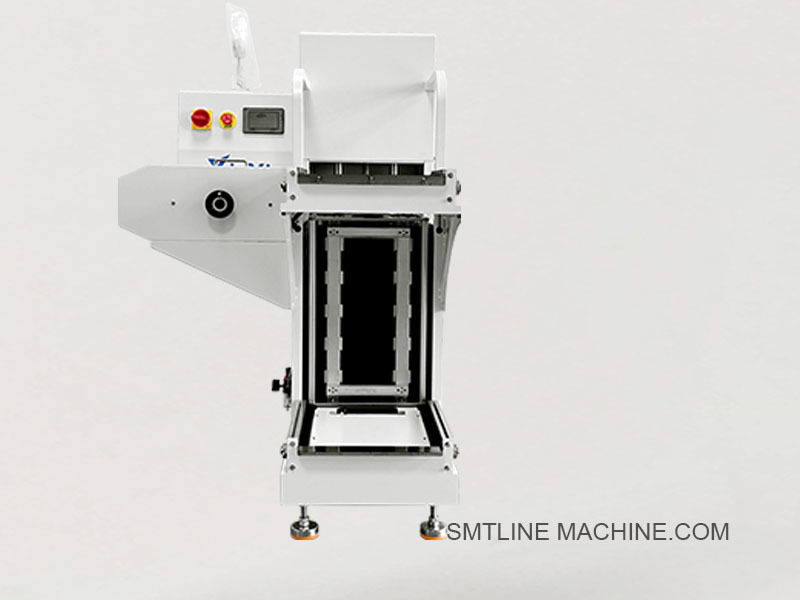

L-Type PCB Loader for Automated SMT Production Line Efficiency

L-type загрузчик печатных плат

Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.



Введение в продукт – L-type загрузчик печатных плат

L-type загрузчик печатных плат – это автоматическая машина для загрузки плат, предназначенная для передачи печатных плат в производственные линии SMT в «L-образной» конфигурации. Обычно она устанавливается на переднем конце линии SMT и используется для загрузки голых или собранных печатных плат из магазинов в систему конвейера, обеспечивая бесшовную передачу на последующее оборудование, такое как принтеры, монтажники или инспекционные машины.

Основные характеристики

L-образная компоновка: Экономит место на полу, располагая магазины и конвейер под углом 90 градусов.
Автоматическая загрузка печатных плат: Переносит платы из магазина на конвейер линии с помощью толкателя и системы подъема.
Управление с сенсорного экрана: Простое в использовании HMI для настройки параметров и управления загрузчиком.
Совместимость со стандартными магазинами: Поддерживает размеры 390×320 мм или нестандартные размеры магазинов.
Функции безопасности: Включает защитные крышки, систему сигнализации и кнопку аварийной остановки.
Прочная конструкция: Алюминиевая рама с антистатической обработкой поверхности.

Технические характеристики

Применения

Загрузка на переднем конце для сборочных линий SMT
Подходит для плат LED, плат мобильных телефонов и сборки потребительской электроники
Используется совместно с разгрузчиком, конвейером и буферными блоками

Сопутствующие аксессуары – L-Type загрузчик печатных плат

1. Компоненты магазина

Стандартные магазины для печатных плат
Материал: Алюминий, ESD-безопасный пластик
Размеры: 355×320×563 мм, 390×320×570 мм или настраиваемые
Зажимы для стеллажей магазинов – удерживают магазин в фиксированном положении
Платформа подъема магазина – Электрический подъемный стол для вертикального перемещения

2. Механические детали

Сборка толкающей руки – Переносит печатные платы из магазина на конвейер
Двигатель подъема – Управляет вертикальным перемещением стеллажа магазина
Набор направляющих рельсов – Для позиционирования печатных плат и плавной передачи
Ограничитель печатных плат (с датчиком) – Предотвращает смещение во время толкания
Боковые крышки и панели рамы – Алюминиевые профили с антистатическим покрытием
Регулируемые по высоте ножки – Для выравнивания машины

3. Электрические и управляющие компоненты

Блок контроллера ПЛК – Обычно Mitsubishi, Omron или Siemens
Сенсорный экран HMI – Для настроек параметров и диагностики
Фотоэлектрические датчики – Обнаруживают наличие и положение печатных плат
Кнопка аварийной остановки
Выключатель питания и блок предохранителей
Пневматические электромагнитные клапаны – Управление пневматическими системами
Жгуты проводов – Подключения питания и сигналов

4. Пневматические аксессуары

Пневмоцилиндр (привод толкающей руки)
Регулятор воздушного фильтра (блок FRL)
Глушитель и пневматические трубки
Вакуумный датчик (если применимо)

5. Инструменты и комплекты для технического обслуживания

Смазка для линейных направляющих
Очищающие салфетки / ESD-безопасные щетки
Комплект запасных предохранителей
Набор инструментов (шестигранные ключи, отвертки)
Калибровочный шаблон для направляющих печатных плат

6. Дополнительные аксессуары / обновления

Кабели интерфейса SMEMA – Для связи с оборудованием, расположенным выше/ниже по потоку
Крепление сканера штрих-кода – Для отслеживания в линии
Световая завеса безопасности – Повышенная безопасность оператора
Адаптеры для нестандартных магазинов – Для плат специальных размеров
Пылезащитный чехол – Для использования в чистых помещениях

Сопутствующие номера деталей – L-Type загрузчик печатных плат

1. Магазин и детали для обработки

2. Механические компоненты

3. Электрические и управляющие компоненты

4. Пневматические компоненты

5. Техническое обслуживание и дополнительные аксессуары

Руководство по часто задаваемым вопросам – L-Type загрузчик печатных плат

1. Для чего используется L-type загрузчик печатных плат?

L-type загрузчик печатных плат предназначен для автоматической загрузки печатных плат из магазинов хранения в производственную линию SMT. Его «L-образная» конструкция обеспечивает эффективную планировку пространства и гибкую интеграцию в линию.

2. Почему он называется «L-type»?

Потому что стеллаж магазина расположен перпендикулярно (90°) направлению конвейера, образуя форму «L». Это экономит место и обеспечивает боковой доступ.

3. Какие типы магазинов поддерживаются?

Стандартный размер: 355 × 320 × 563 мм
Дополнительно: 390 × 320 × 570 мм или нестандартные размеры
Материал: Алюминиевая рама с ESD-безопасными боковыми панелями

4. Какие размеры печатных плат совместимы?

Минимальный размер: 50 × 50 мм
Максимальный размер: 330 × 250 мм (настраивается)
Проверьте конфигурацию вашего загрузчика или соответствующим образом отрегулируйте ширину рельса.

5. Каковы основные характеристики?

Экономичный L-образный дизайн
Механизм автоматического подъема и толкающей руки
Сенсорный интерфейс с управлением ПЛК
Совместимость с коммуникацией SMEMA
ESD-безопасная конструкция и работа с низким уровнем шума
Аварийная остановка и защитные крышки

6. Каково время цикла на одну печатную плату?

Обычно около 6–10 секунд на плату, в зависимости от толщины платы, типа магазина и конфигурации.

7. Какие основные изнашиваемые детали или аксессуары?

Толкающая рука
Подъемный двигатель и ремень
Датчики (фотоэлектрического типа)
Электромагнитные клапаны и пневмоцилиндры
Зажимы для стеллажей магазинов
Панель управления или сенсорный экран

8. Какое техническое обслуживание требуется?

Еженедельно: Проверка датчиков, очистка рельсов
Ежемесячно: Смазка направляющей подъема, проверка ремней
Ежеквартально: Осмотр толкающей руки, проверка аварийной остановки
Замена воздушных фильтров и пневматических деталей по мере необходимости

9. Какие функции безопасности включены?

Кнопка аварийной остановки
Защитные боковые крышки
Дополнительная световая завеса безопасности
Звуковой сигнал тревоги при ошибках или замятиях

10. Можно ли его настроить?

Да. Многие модели поддерживают:

Нестандартные размеры магазинов
Управление педалью
Встроенный сканер штрих-кода
Дополнительные входы/выходы для MES или интеграции отслеживаемости
