L-образный загрузчик печатных плат для эффективной автоматизации SMT-линии и обработки плат
-
Выделить
L-тип загрузчика печатных плат
,Загрузчик для автоматизации SMT-линии
,Эффективный загрузчик печатных плат
-
Брендsmtline
-
МодельL-тип загрузчика печатных плат
-
Вместимость1009
-
Масса установщика0,79 кг
-
Размер установки56
-
Поставщикsmtline
-
СостояниеНовый
-
Место происхожденияКитай
-
Фирменное наименованиеsmtline
-
СертификацияYAMAHA Vibration Vibration Fit YV YS
-
Номер моделиL-тип загрузчика печатных плат
-
Количество мин заказа1
-
ЦенаПодлежит переговорам
-
Упаковывая деталиДеревянная коробка
-
Время доставки1-2 рабочих дня
-
Условия оплатыT/T, Western Union, PayPal
-
Поставка способности10 шт./день
L-образный загрузчик печатных плат для эффективной автоматизации SMT-линии и обработки плат
Печатный загрузчик PCB типа L - Что?
Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.
Введение продукта

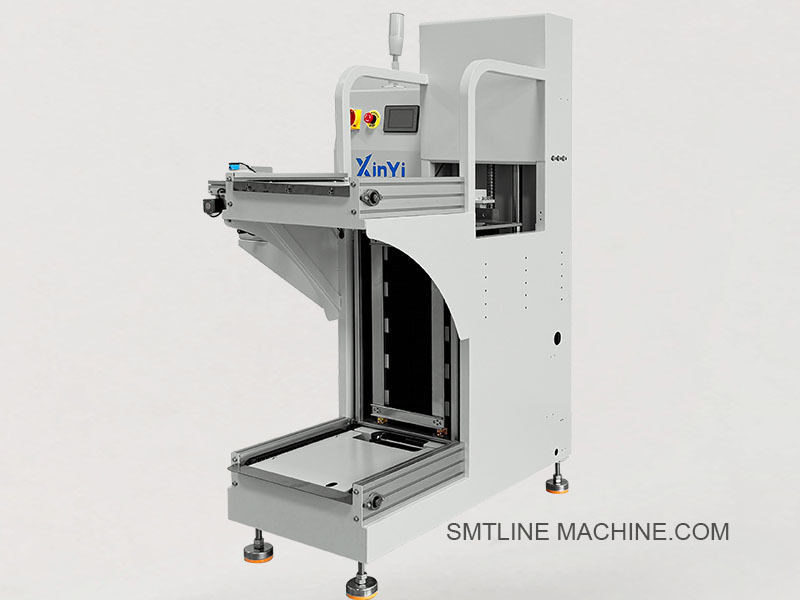

Разгрузчик печатных плат типа L, также известный как разгрузчик печатных плат типа L, используется в конце производственной линии SMT для автоматической разгрузки готовых печатных плат в хранилища.Его L-образная структура располагает стойку журналов перпендикулярно конвейеру, экономия площади на полу и облегчение обработки журналов в компактных помещениях.
Ключевые особенности
L-образная ориентация журналов: оптимизирует расположение пола путем размещения журналов под углом 90 градусов к конвейеру.
Полностью автоматическая разгрузка: перемещает ПХБ из конвейера в слоты для журналов с помощью системы подъема и подъема.
Работа с сенсорным экраном: Интуитивно понятный HMI для настройки режимов работы, управления подъемником и диагностики.
Программируемое управление слотом: поддерживает пропуск пустого слота, регулируемую высоту разгрузки и полное обнаружение магазина.
SMEMA-совместимость: позволяет осуществлять линейную связь с AOI, рефлоком или оборудованием для инспекции.
Безопасная и стабильная конструкция: алюминиевая рама с безопасной конструкцией ESD, кнопкой аварийной остановки и защитными крышками.
Технические спецификации
| Положение | Спецификация |
| Модель | Загрузчик / разгрузчик печатных плат типа L |
| Диапазон размеров ПКБ | 50 × 50 мм до 330 × 250 мм (настраивается) |
| Размер журнала | 355 × 320 × 563 мм (стандарт) |
| Время цикла | Приблизительно 6 секунд на ПКБ |
| Высота конвейера | 900 ± 20 мм |
| Направление транспорта | Слева направо или направо налево |
| Доставка воздуха | 4 ‰ 6 кг/см2 |
| Силовое питание | Обменное давление 220 В, 50/60 Гц |
| Система управления | ПЛК + сенсорный экран |
| Вес | Приблизительно 180-250 кг. |
Заявления
Разгрузка ПКБ в конце линии в производственных линиях SMT/EMS
Обычно используемые послеперекачивающие печи, AOI, функциональные тестеры
Подходит для жестких, полугибких или светодиодных печатных плат
Сопутствующие аксессуары L-type PCB Downloader / Unloader
1. Журнал и аксессуары для обработки
| Аксессуары | Описание |
| Стандартный журнал PCB | 355×320×563 мм или 390×320×570 мм, ESD-безопасная рама |
| Набор зажима для журналов | Держит журнал на подъемной платформе |
| Подъемная платформа для журналов | Электрическая платформа для вертикального перемещения магазина |
| Журнал "Пуш-Арм" | Перемещение ПКБ из конвейера в слот для журналов |
2. Механические компоненты
| Аксессуары | Описание |
| Ведущая рельса (регулируемая) | Для плавного выравнивания ПКБ и стабильной передачи |
| ПКБ-зажимник | Останавливает ПКБ в правильной точке нажатия; активируется датчиком |
| Рамочные панели / покрытия | ЭСД-безопасные алюминиевые боковые панели и верхние крышки |
| Конвейерная лента или цепь | Антистатический конвейерный сегмент для переноса ПКБ |
| Регулируемые стопы | Настройка и выравнивание высоты конвейера |
3. Электрические и управляющие компоненты
| Аксессуары | Описание |
| Контроллер ПЛК | Обычно от Mitsubishi, Siemens или Omron |
| Экраны с сенсорным экраном (HMI) | 7-дюймовый или 10-дюймовый для пользовательского интерфейса и настроек |
| Фотоэлектрические датчики | Выявление прибытия ПКБ, состояния слота в журнале или состояния пустоты |
| Выключатель экстренной остановки | Безопасность эксплуатанта ∙ мгновенно останавливает машину |
| Выключатель питания / главный выключатель | Управляет входом переменного тока; включает схему предохранителя |
| Кабель интерфейса SMEMA | Коммуникация с машинами вверх по течению (AOI, рефлюк и т.д.) |
4Пневматические принадлежности
| Аксессуары | Описание |
| Воздушный цилиндр (подталкивающая рука) | Запускает ПКБ в розетку |
| Соленоидный клапан | Направляет поток воздуха в цилиндр; 5/2-управленный общий тип |
| Раздел FRL (фильтр + регулятор + смазка) | Обеспечивает чистый, регулируемый воздух |
| Пневматические трубы (6 мм/8 мм) | Антистатические воздушные трубы для всех воздушных систем |
5Инструменты для обслуживания и аксессуары безопасности
| Аксессуары | Описание |
| Смазочное масло | Для линейного обслуживания гидов (VG32 или эквивалент) |
| Уборные инструменты | Антистатическая щетка, воздушный вентилятор, ткань ESD |
| Комплект запасных предохранителей | Для главного блока управления мощностью |
| Комплект инструментов | Шестерковые ключи, отвертки, ключи |
| Занавес световой безопасности (необязательно) | Укрепляет защиту оператора вокруг рабочей зоны |
6. Факультативные обновления
| Аксессуары | Описание |
| Монтаж сканера штрих-кода | Для интеграции встроенного отслеживания продукта |
| Сигнал тревоги полного магазина | Сигнальная башня, указывающая на необходимость смены журналов |
| Специальный адаптер для журналов | Для нестандартных размеров доски или носителя |
Соответствующие номера деталей
1. Журнал и детали для обработки
| Наименование части | Описание |
| Стандартный журнал PCB | 355 × 320 × 563 мм (стандартный размер) |
| Большой журнал PCB | 390 × 320 × 570 мм |
| Набор зажима для журналов | Механизм зажима для закрепления журнала |
| Сборка подъемной платформы | Моторизированный вертикальный подъемник |
2. Механические компоненты
| Наименование части | Описание |
| Сборка подталкивающей руки | Пневматическая толстовая рука |
| Рулевая рельса (регулируемая) | Алюминиевая рельса, безопасная для ESD, длина 250 мм |
| Печатный пластинчатый переключатель (тип датчика) | Останавливает ПКБ перед загрузкой в журнал |
| Конвейерная цепь/пояс | 6 мм ширины ESD-безопасный ремень |
| Регулируемые ноги | Противовибрационная нивелирующая нога, нить M12 |
3. Электрические и управляющие компоненты
| Наименование части | Описание |
| Контроллер ПЛК (Mitsubishi) | 24 I/O, используется во многих моделях разгрузчиков |
| HMI с сенсорным экраном (Weinview) | 7 ′′ экран для управления оператором |
| Фотоэлектрический датчик | Определение положения (PCB или слот) |
| Кнопка экстренного остановки | Красный экстренный выключатель типа "twist" 22 мм |
| Кабель связи SMEMA | 10-контактный интерфейсный кабель для встроенных коммуникаций |
4Пневматические принадлежности
| Наименование части | Описание |
| Воздушный цилиндр | Компактный цилиндр воздуха, отверстие 32 мм, ход 50 мм |
| Соленоидный клапан | двойная катушка 5/2 направления |
| Отделение FRL | Фильтр + регулятор + смазочная установка |
| Воздушные трубы (6 мм) | Чёрные защищенные от ESD ПУ трубы |
5. Поддержка и дополнительные компоненты
| Наименование части | Описание |
| Смазочное масло | Для рулевой рельсы и механизма подъема |
| Занавес световой безопасности | Факультативный барьер безопасности |
| Сигнальная башня | Красный/зеленый/желтый свет, 220 В |
| Монтаж сканера штрих-кода | Подставка для монтажа встроенного сканера |
| Комплект запасных предохранителей | Зажигалки 5А, 220В с держателями зажигалки |
Руководство по часто задаваемым вопросам L-Type PCB Downloader / Unloader
1Для чего используется ПКБ-загрузчик типа L?
Загрузчик ПКБ типа L (также называемый разгрузчиком ПКБ) используется в конце производственной линии SMT для автоматического приема и разгрузки готовых ПКБ из конвейера в хранилища.Это гарантирует безопасностьЭффективная обработка готовых досок.
2Почему его называют Л-типом?
Поскольку подставка для журналов расположена под углом 90° (перпендикулярно) к направлению конвейера PCB, образуя L-образную форму.
3Какие ПХБ он может выгрузить?
Стандартные жесткие ПХБ
Светодиодные световые панели
Плиты из алюминия или стекловолокна (FR4)
Размер ПКЖ обычно от 50 × 50 мм до 330 × 250 мм (настраиваемый)
4Какие размеры магазинов совместимы?
355 × 320 × 563 мм (стандарт)
390 × 320 × 570 мм (необязательно)
Размеры журналов поддерживаются по запросу
5Какие основные особенности?
Размещение магазина в форме буквы L для компактной линии
Полностью автоматическая загрузка ПКБ в журналы
Сенсорный экран + система управления ПЛК
Программируемая функция пропускания слота и функция пропускания
Совместимый интерфейс SMEMA
Безопасные блокировки и кнопка аварийной остановки
Алюминиевая рама с антистатической поверхностью
6. Каково время цикла на PCB?
Примерно 6-10 секунд на доску, в зависимости от размера доски и скорости толкания
7Какие функции безопасности включены?
Аварийный выключатель остановки
Закрытые покрытия над движущимися частями
Сигнализация ошибок и бузнер
Необязательно: световой занавес безопасности (для защиты оператора)
8Какие основные заменяемые части?
Сборка толкательной руки
Подъемный двигатель или цилиндр
Датчики (фотоэлектрические или распознавающие слоты)
Панель сенсорного экрана
Электромоторные клапаны и пневматические трубы
Застежки для журналов и проводники
9Какой уход требуется?
Ежедневно: чистить конвейер, проверять на наличие свободных частей
Еженедельно: проверка датчиков и толкательного механизма
Ежемесячно: руководство по подъему смазки и проверка системы давления воздуха
По мере необходимости: заменяйте изношенные детали (ремни, цилиндры, предохранители)
10Может ли он быть интегрирован с MES или системами штрих-кодов?
Многие модели поддерживают интеграцию с:
Сбор данных МЭС
Сканеры встроенных штрих-кодов
Системы отслеживания
11Можно ли настроить?
Вы можете запросить:
Изменения размера журнала
Настройка ширины конвейера
Дополнительные порты В/В или сетевые модули
Внешняя сигнальная башня или бузнер
