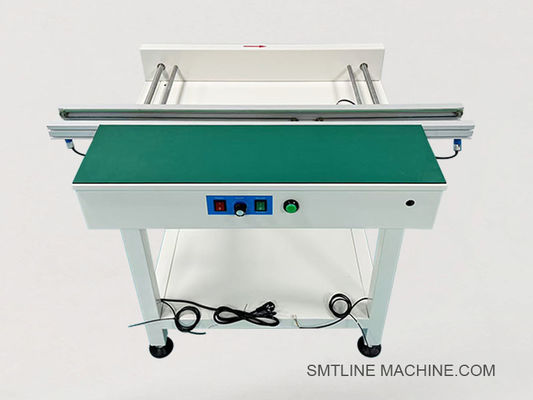

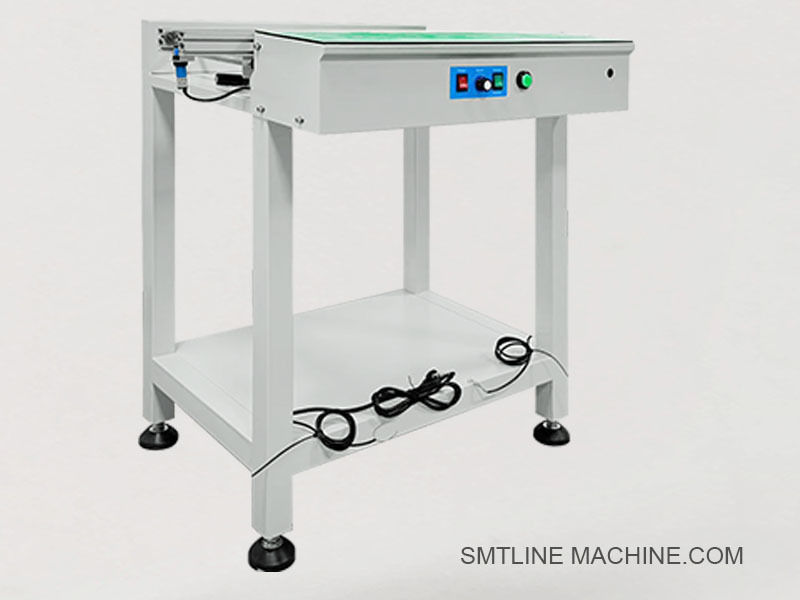

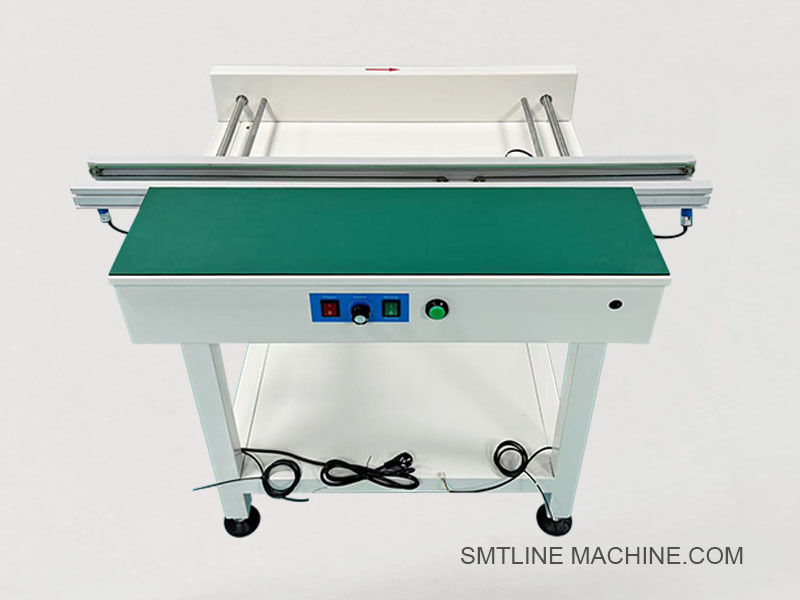

Высокоэффективная док-станция Двухполосный конвейер PCB для бесшовной передачи доски
-
Выделить
Конвейер PCB с док-станцией
,Двухполосный конвейер PCB
,Конвейер ПКБ для бесшовной передачи
-
Брендsmtline
-
МодельДок-станция для двухдорожечного конвейера печатных плат
-
Вместимость1009
-
Масса установщика0,79 кг
-
Размер установки56
-
Поставщикsmtline
-
СостояниеНовый
-
Место происхожденияКитай
-
Фирменное наименованиеsmtline
-
СертификацияYAMAHA Vibration Vibration Fit YV YS
-
Номер моделиДок-станция для двухдорожечного конвейера печатных плат
-
Количество мин заказа1
-
ЦенаПодлежит переговорам
-
Упаковывая деталиДеревянная коробка
-
Время доставки1-2 рабочих дня
-
Условия оплатыT/T, Western Union, Paypal
-
Поставка способности10 шт./день
Высокоэффективная док-станция Двухполосный конвейер PCB для бесшовной передачи доски
Станция стыковки Двухполосный конвейер PCB - Что?
Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.
Введение продукта
Докинг-станция Dual Track PCB Conveyor представляет собой высокоэффективный встроенный транспортный модуль SMT, предназначенный для буферизации, передачи или интерфейса ПКБ между оборудованием вверх по течению и вниз по течению.С двухполосной системой, этот конвейер позволяет двум независимым полосам PCB работать одновременно, оптимизируя пропускную способность для производственных линий SMT с двумя полосами.
Ключевые особенности
Дизайн с двумя полосами движения: позволяет одновременно передавать две печатные платы, удваивая производительность на линиях с двумя полосами движения.
Точные конвейерные рельсы с креплением краев: регулируемая ширина для широкого диапазона размеров досок.
Совместимость с SMEMA: легко интегрируется с машинами, работающими вверх по течению.
Встроенный буфер стыковки: временно удерживает ПХБ, если следующая машина занята.
Модульная алюминиевая рама: прочная, антистатическая и легкая в обслуживании.
Удобный для пользователя режим управления: сенсорный экран или интерфейс кнопки-панель с светодиодными индикаторами.
Факультативные режимы: пропуск, остановка, накопление или обход доступны в зависимости от конфигурации линии.
Технические спецификации
| Положение | Спецификация |
| Модель | DS-DT600 (пример) |
| Тип конвейера | Двухполосный конвейер с краевым зажимом |
| Размер ПКБ | 50 × 50 мм ?? 460 × 250 мм на колею |
| Настройка ширины конвейера | Ручная или моторизованная (необязательно) |
| Скорость конвейера | 0 ‰ 1000 мм/мин регулируемый |
| Высота конвейера | 900 ± 20 мм |
| Направление транспорта | Слева направо / справа налево (настраивается) |
| Силовое питание | Обменное давление 220 В, 50/60 Гц |
| Система управления | PLC + сенсорный экран / кнопка панели |
| Доставка воздуха | 4,6 кг/см2 (включая пневматическую стопку) |
| Материал рамы | Алюминиевый профиль ESD |
Факультативные характеристики
Режим пропускания или накопления
Начало/остановка с управлением датчиками
Световая башня или сигнал тревоги
Установка сканера штрих-кода
Моторизованное регулирование ширины
Буферный таймер / режим обхода
Заявления
Балансировка и буферизация линий SMT
Поддержка производственной линии SMT с двумя полосами движения
Стыковка между машинами для подбора и размещения, печами для повторного потока и AOI
Сопутствующие аксессуары
1Механические принадлежности
| Аксессуары | Описание |
| Двухполосные проводники | ЭСД-безопасные алюминиевые или стальные рельсы для каждой полосы движения (регулируемая ширина) |
| Ручка регулировки ширины рельса | Для ручного изменения расстояния между рельсами (или моторного винтового привода) |
| Конвейерные ленты/цепи | ЭСД-безопасный временной ремень или плоский ремень для бортовой перевозки |
| Ролики для поддержки краев | Предотвращает падение ПКБ при длинных перемещениях |
| Антистатические подкладки для рабочих столов | Монтируемые на концах рамы для безопасности и защиты оператора |
| С регулируемыми в высоту ногами | Для выравнивания высоты конвейера, чтобы соответствовать оборудованию вверх/вниз по течению |
2. Электрические компоненты
| Аксессуары | Описание |
| Фотоэлектрические датчики | Выявление ПХБ в точках входа, посередине или выхода (на дорожку) |
| Предельные переключатели | Выявление изменений положения рельса или охранника |
| Панель или кнопки сенсорного экрана | Интерфейс человека-машины (HMI) для управления конвейером |
| Сигнальная башня с светодиодными лампами | Красный/желтый/зеленый световой столб для указания состояния |
| Выключатель питания и панель управления | Запускает двигатель/сенсор и управляет логикой |
| Кабели связи SMEMA | Позволяет управлять встроенным управлением с другими машинами SMT (оба пути) |
3. Контроль и логические компоненты
| Аксессуары | Описание |
| Контроллер ПЛК | Управляет временем, датчиками, буферизацией и режимами для каждого трека |
| Контроллер скорости (VFD) | Управляет скоростью конвейерного двигателя независимо для каждой полосы |
| Моторная панель управления | Для работы шагового/сервомотора (если используется моторное регулирование ширины) |
4Необязательные пневматические компоненты
| Аксессуары | Описание |
| Цилиндры пробки | Временное удержание ПХБ на стадии буферизации или ожидания |
| Соленоидный клапан | Управляет потоком воздуха к пневматическим пробкам |
| Регулятор фильтра воздуха (FRL) | Обеспечивает чистый, сухой воздух для пневматических деталей |
| ПВУ воздушные трубы | Антистатический воздушный шланг для маршрутизации воздушной системы |
5. Варианты обслуживания и модернизации
| Аксессуары | Описание |
| Смазочное масло | Для трансмиссий или железнодорожных систем (VG32 или эквивалентный) |
| Уборные инструменты | ЭСД-безопасная кисть, салфетки, сжатый воздух |
| Заменяющие ремни | Запасные плоские или таймерные ремни для обеих дорожек |
| Запасный набор датчиков | Запасный излучатель/приемник для оптического обнаружения |
| Установка сканера штрих-кода | Прикрепление рамы для сканирования кода/отслеживания |
| Световой занавес (необязательно) | Защита оператора в зонах открытого доступа |
Соответствующие номера частей
1. Механические компоненты
| Наименование части | Наименование части |
| Двухполосная проводная рельса (слева) | ESD алюминиевая рельса длиной 300 мм |
| Двухполосная проводная рельса (справа) | Соответствующее правое руководство |
| Набор свинцовых винтов для регулировки ширины | Установка ручной регулировки для обеих полос |
| Конвейерная лента (ESD) | 6 мм ширины ESD-безопасный временной ремень |
| Поддерживающий ролик | Ø20 мм ролик для стабильности длинной доски |
| Регулируемая нога машины | Нить M12, высота 80 мм, антивибрационная |
2. Электрические компоненты
| Наименование части | Описание |
| Фотоэлектрический датчик (вход) | Выявление ПХБ входа/выхода |
| Фотоэлектрический датчик (средний путь) | Датчик среднего конвейера, диффузного типа |
| Сигнальная башня (3 цвета) | Красный/зеленый/желтый, 220 В, с бузком |
| Панель кнопок касания | Панель управления с двумя путями |
| Выключатель питания (основной) | Тип качалки с защитой предохранителя |
| Кабель SMEMA (10-принтовый, двухполосный) | Кабель связи для двухполосных линий SMT |
3Контрольные и логические части.
| Наименование части | Описание |
| Контроллер ПЛК (Mitsubishi) | Управление логикой с двумя полосами движения |
| HMI с сенсорным экраном (Weinview) | 7-дюймовый экран для управления двумя полосами движения |
| Инвертор / регулятор скорости | Регулятор скорости для конвейерного двигателя |
| Мотор (конвейерный привод) | Двигатель постоянного тока 60 Вт 24 Вт для конвейера с краевым сцеплением |
4. Пневматические принадлежности (если включены)
| Наименование части | Описание |
| Цилиндр пробки (х2) | Компактный воздушный баллон с отверстием Ø25 мм |
| Соленоидный клапан (двойной 5/2) | Вентиль AIRTAC 5/2-сторонний, двуканальный |
| Раздел FRL (подготовка воздуха) | Комбинация фильтр-регулятор-смазка |
| ПУ воздушные трубы (6 мм, черные) | 6 мм ESD-безопасные воздушные трубы |
5Необязательные / Подсобные части
| Наименование части | Описание |
| Смазочное масло | Для приводной валы и линейных направляющих рельсов |
| Запасный сенсорный комплект (2-в-1) | Заместительный набор датчиков входа + выхода |
| Замена часового ремня | 6 мм двойной ремешок (запасный) |
| Сканер штрих-кодов | Для установки двухполосного сканера |
| Занавес световой безопасности (необязательно) | Ширина 400 мм, безопасность ESD, совместимость с двумя полосами движения |
Руководство по часто задаваемым вопросам
1Что такое Двухполосная стыковочная станция ПКБ-конвейер?
Это встроенная SMT-конвейерная система, предназначенная с двумя независимыми треками для передачи, буфера или стыковки печатных плат между такими машинами, как экранопечатники, монтажные устройства, AOI,или печи на двухполосных производственных линиях.
2Какие преимущества имеет конструкция с двумя путями?
Удвоить пропускную способность в компактном пространстве
Поддерживает параллельное производство различных или идентичных ПХБ
Уменьшает время ожидания в очереди, независимо управляя левыми и правыми путями
Идеально подходит для светодиодных, телевизионных материнских плат и высокомексированных линий SMT
3Какие функции обеспечивает док-станция?
Передача ПХБ с одной машины на другую
Буфер PCB, если следующая станция занята
Совпадения между машинами
Опциональные режимы обхода, пропускания или накопления
4Какие размеры ПКБ поддерживаются?
Типичный диапазон: от 50 × 50 мм до 460 × 250 мм на колею
Ширина конвейера регулируется вручную или с помощью двигателя
Размеры на заказ
5Какова высота и направление конвейера?
Стандартная высота: 900 ± 20 мм
Направление перевозки: слева направо или справа налево (настраивается)
6Поддерживается ли связь SMEMA?
Да, конвейер полностью совместим с SMEMA для обеих полос, что позволяет бесшовную связь с оборудованием SMT.
7Какие виды контроля доступны?
HMI с сенсорным экраном или панель управления кнопками
Автоматизация на основе ПЛК для надежной работы
Поддерживает автоматическое начало/остановку на основе датчиков и управление по полосе движения
8Пневматические пробки включены?
Пневматические заглушки являются необязательными, но обычно включаются для управления положением доски и буферизации.
9Какие частые запасные части или дополнительные?
Конвейерные ремни (электронно-двигательные ремни безопасности)
фотоэлектрические датчики (серия Omron E3Z/E3F)
Нажимные цилиндры (для функции заглушки)
Светильники сигнальных башен
Подвески для сканеров штрих-кодов
Кабели SMEMA
10Какой уход требуется?
Ежедневно: чистить ремни и проверять датчики
Еженедельно: проверка механизма ширины рельса и привода двигателя
Ежемесячно: смазка рельсов и проверка проводки/пневматики
По мере необходимости заменяйте изношенные ремни или датчики
11- Можно настроить?
Да, мы предлагаем такие настройки, как:
Ширина или высота конвейера
Дополнительные датчики
Моторизованное регулирование ширины
Многорежимная логика (проход, накопление, обход отклонения)
Интеграция сканера штрих-кода
Интерфейсы, готовые к MES
12- Сколько времени на доставку?
Стандартные конфигурации: 3 ≈ 5 рабочих дней
Модели на заказ: 7-10 рабочих дней
Мы поддерживаем срочную доставку с запасными частями
