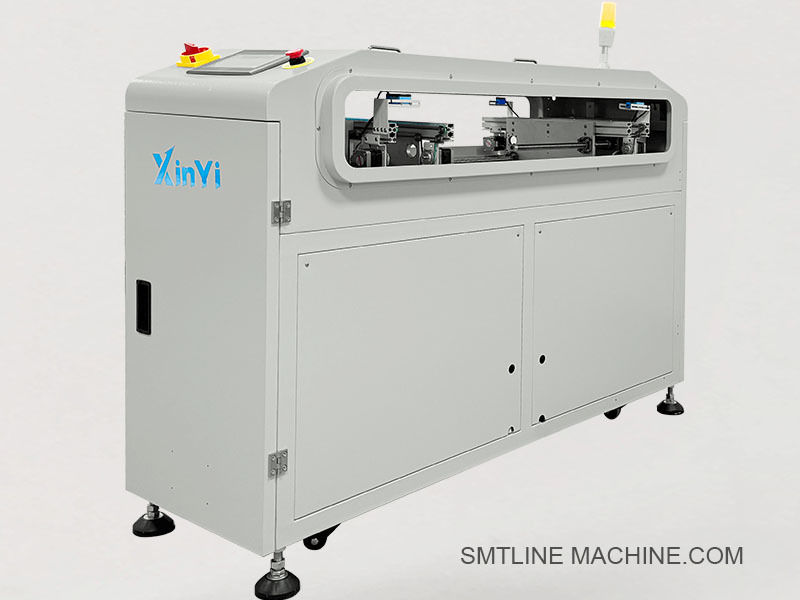

Высокоскоростная машина параллельной транспортировки печатных плат (XY-465, XY-460) для автоматизированного производства

Машина для параллельной транспортировки печатных плат (модель XY-465 XY-460) - Что?

Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.



Введение продукта ПКБ Параллельная транспортная машина (модель XY-465 / XY-460)

Машины для параллельной транспортировки печатных плат, модели XY-465 и XY-460, предназначены для перемещения печатных плат боковой (боковой) стороной между параллельными производственными линиями или оборудованием на сборочных линиях SMT.Он обеспечивает плавную и точную горизонтальную передачу досок без вращения, особенно в многолинейной или двулинейной конфигурации.

Эти машины широко используются для соединения двух линий, выполнения балансировки линий или переключения досок от принтера или SPI к монтажной или инспекционной системе,Особенно когда ограничения планировки препятствуют прямой встроенной передаче.

Ключевые особенности

Прямая параллельная передача ПХБ между оборудованием или линиями
Механизм плавного скольжения с точным расположением
Регулируемая ширина конвейера для различных размеров ПКБ
Доступен в двухнаправленных (XY-465) или однонаправленных (XY-460) моделях
Конструкция, защищенная от ESD, с алюминиевой рамой и платформой из нержавеющей стали
Работа с сенсорной панелью или кнопкой, управляемая ПЛК
Компактный охват, легкая интеграция с производственными линиями SMT
Интерфейс SMEMA, совместимый с линейным управлением

Технические спецификации

Заявления

Передача ПХБ между параллельными линиями SMT
Переключение потока ПКБ с одного пути на другой (например, SPI на AOI)
Управление высокоскоростными двухместными движениями
Идеально подходит для светодиодных, автомобильных и больших панельных линий ПКБ

Факультативные функции

Свет сигнальной башни (R/Y/G)
Установка сканера штрих-кода
Моторизованное регулирование ширины
Буферный модуль или модуль выравнивания
Интеграция интерфейсов MES

Сопутствующие аксессуары XY-465 / XY-460 ПКБ Параллельная транспортная машина

1. Механические компоненты

2. Электрические компоненты

3. Пневматические компоненты (если они выполнены с пробками или толчками)

4. Техническое обслуживание / Факультативные принадлежности

1. Механические компоненты

HIWIN-MGN15H-400 400 мм линейная проводная рельса
HIWIN-MGN15H-C MGN15 линейный блок-гид (совместим с рельсом выше)
TBI-SFU1204-400
CVB-6ESD-PT 6 мм ширины ESD-безопасный временной пояс
SHP-PLATE460
FT-M12-80A ️ Регулируемая нога машины, нить M12, высота 80 мм

2. Электрические компоненты

57BYGH76 NEMA 23 шаговый двигатель, 2,8A
DM542 ¢ Свинцовый шаговый двигатель
Omron E3Z-D61 фотоэлектрический датчик, выход NPN, диффузный отражающий тип
LX19-111 ️ компактный переключатель ограничения для обратной связи ходовых движений
Weinview TK6071i 7 дюймовый сенсорный экран HMI, интерфейс RS232/RS485
STL-3C-RGY220
ESB-22R 22 мм кнопка аварийной остановки, скручивающийся для сброса
СМЕМА-CB10 ∙ 10-принтовый кабель связи SMEMA

3. Пневматические компоненты (необязательно)

AIRTAC SDA25×20 ️ компактный воздушный баллон, проход 25 мм, ход 20 мм
AIRTAC 4V210-08 ¢ Двойной электромоторный клапан, 5/2 направления, 24V DC
AC2010-02 FRL (фильтр, регулятор, смазка)
PU6-BK-ESD 6 мм чёрная трубка безопасности ESD

4. Услуги по техническому обслуживанию и дополнительные принадлежности

VG32-LUBE ️ Масло для смазки шаровых винтов и линейных рельсов
CVB-RB6-DUAL Запасный ESD-безопасный временной ремень шириной 6 мм
SNS-KIT-E3Z Запасный набор датчиков (E3Z + краншет)
BCR-MNT01
LC-400X20-ESD Safety light curtain, ширина 400 мм, безопасность ESD

Руководство по часто задаваемым вопросам ПКБ Параллельная транспортная машина (модель XY-465 / XY-460)

1Для чего используется машина для параллельной транспортировки ПКБ?

Параллельная транспортировочная машина предназначена для перемещения печатных пластин вбоко (побочно) между смежными производственными линиями или оборудованием SMT. Она позволяет не вращающиеся горизонтальные перемещения в многолинейных установках,обеспечение бесперебойной и эффективной обработки правления.

2В чем разница между XY-465 и XY-460?

XY-465: поддерживает двунаправленную (слева-справа) передачу, позволяющую ПКБ перемещаться в обоих направлениях.
XY-460: поддерживает однонаправленную передачу, обычно только с одной стороны (слева → направо или направо → налево).

3Каковы типичные применения?

Передача ПХБ между параллельными линиями SMT
Изменение направления потока ПКБ при невозможности встроенной передачи
Подключающие машины, такие как системы SPI, AOI и pick-and-place
Балансировка производственных линий с двумя полосами или высокой смесью

4Какие размеры ПКБ поддерживаются?

Стандартный диапазон PCB: от 50 × 50 мм до 460 × 250 мм
Размеры на заказ
Регулирование ширины может быть ручным или моторным в зависимости от модели

5Поддерживается ли связь SMEMA?

Да, и XY-465, и XY-460 оснащены совместимыми с SMEMA интерфейсами для легкой интеграции с оборудованием вверх по течению и вниз по течению.

6Как происходит перевод?

Шаттл-механизм использует линейные рельсы и шаровой винт, приводящийся шаговым двигателем или сервомотором для точного бокового позиционирования без вращения доски.

7Какие варианты управления доступны?

HMI с сенсорным экраном или панель управления кнопками
Управляемый ПЛК для точной автоматизации
Поддерживает программируемые последовательности движений и логику передачи

8Нужно ли давление воздуха?

Только если установлены дополнительные пневматические заглушки или толкатели. В этом случае требуется подача воздуха 4 ‰ 6 кг / см2. Стандартная работа шаттла электрическая.

9Какова высота и скорость машины?

Высота: 900 ± 20 мм (включая регулируемые стопы)
Типичное время цикла: 5−8 секунд на перенос, в зависимости от размера и конфигурации ПКБ

10Какие дополнительные функции доступны?

Свет сигнальной башни (R/G/Y с бузком)
Подвески для установки сканеров штрих-кодов
Занавес световой безопасности
Моторизованное регулирование ширины
Интерфейс системы MES

11Какой уход требуется?

Регулярная чистка рельсов и ремней
Смазка шаровых винтов и проводов (например, маслом VG32)
Проверка датчиков, двигателей и проводки
Замена запасной части ремней, датчиков или цилиндров

12Сколько времени на доставку?

Стандартные модели: 3-5 рабочих дней
Конфигурации на заказ: 7-10 рабочих дней
Неотложные заказы поддерживаются в зависимости от запасов
