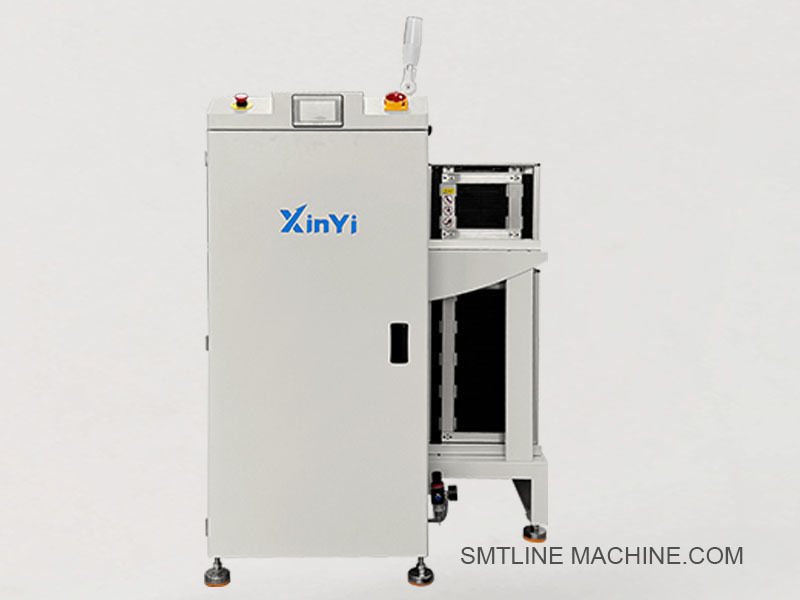

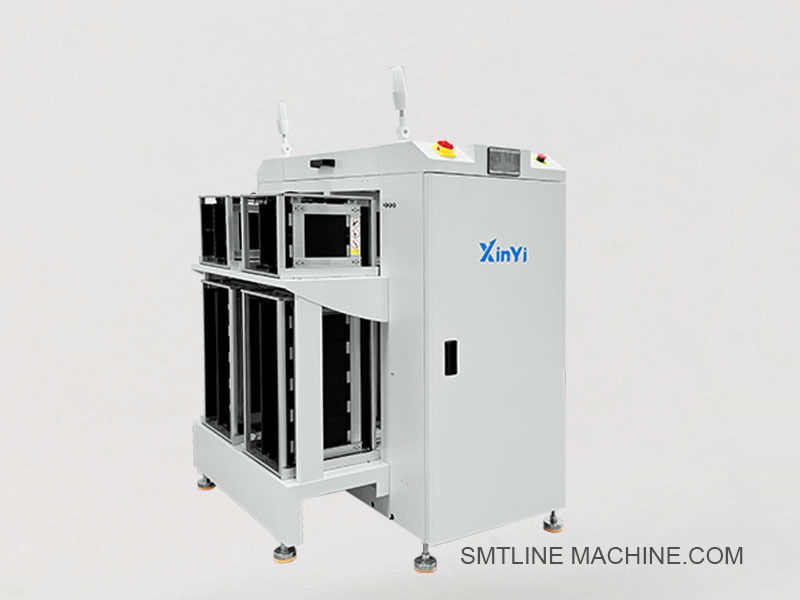

Двухполосный сборник и погрузчик NGOK (XY-NG250S) для эффективной переработки печатных плат

Двухполосный коллектор NGOK (модель XY-NG250S) Печатная пластина NGOK загрузчик (модель XY-NG250S) - Что?

Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.



Введение продукта ️ Двухполосный коллектор NGOK (модель XY-NG250S)

Также известный как: PCB NGOK Loader / NG-OK Reject Conveyor (двухполосный)

XY-NG250S представляет собой высокоэффективный двухполосный коллектор НГ/ОК ПКБ, предназначенный для автоматического сортирования и сбора НГ (Нет хороших) и ОК (Хорошие) ПКБ после AOI, ICT,или стадии функционального испытания на производственной линии SMT.

Он имеет два независимых трека, позволяющих отдельно обрабатывать NG и OK доски или поддерживать двухполосные инспекционные линии, увеличивая пропускную способность и контроль качества.

Ключевые особенности:

Двухполосная конструкция: одновременная обработка двух отдельных полос PCB
Автоматическое разделение НГ/ОК: на основе сигнала от AOI/испытателя
Гибкая конфигурация: может устанавливаться как OK разгрузчик, NG коллектор или оба
Гладкая и нежная обработка ПКБ: предотвращает повреждение доски
Управляющая панель или кнопка HMI: удобный интерфейс
SMEMA совместимый интерфейс: для интеграции в линейном режиме с испытательным оборудованием
Конструкция, безопасная для ESD: подходит для чувствительных электронных плат
Система сигнализации: сигнализация при заполнении или неправильном расположении емкости для сбора

Технические характеристики:

Сценарии применения:

После AOI, ИКТ или функциональных испытательных машин
Производственные линии SMT с двумя полосами
Для разделения плит НГ для переработки и плит ОК для следующего процесса
Применяется в светодиодной, автомобильной электронике, потребительской электронике

Факультативные характеристики:

Полная логическая настройка NG/OK
Сигнальная башня (3 цвета) со звонком
Станция маркировки отклонения (ручная или автоматическая)
Интеграция сканера штрих-кода
Коммуникация с системой MES

Сопутствующие аксессуары XY-NG250S Двухполосный коллектор NGOK

1. Механические компоненты

Двухполосные конвейерные рельсы ESD для транспортировки ПКБ с крепкой на краю
Поддоны для подносов и рамы для проводов Для хранения контейнеров для сбора НГ и ОК
Регулируемые руки пробки для ПКБ
Поддержка основания и выровняющие ноги Anti-vibration, height-adjustable machine feet
НГ-коробка / ОК-коробки
Защитные акриловые покрытия Прозрачные покрытия для безопасности и защиты от пыли

2. Электрические компоненты

Фотоэлектрические датчики (например, Omron серии E3Z)
Предельные переключатели используются для подтверждения положения подноса или статуса ворот
Планшет HMI с сенсорным экраном или контроллер с нажатием кнопки для пользовательского интерфейса
Контроллер ПЛК
Сигнальная башня (3-цветный свет) для оповещения о состоянии машины (красный/зеленый/желтый с бузком)
Аварийный выключатель остановки 22 мм E-stop с перезагрузкой для безопасности
Кабели интерфейса SMEMA (двухполосные) Для линейной связи с испытательными машинами

3. Пневматические компоненты (если они выполнены)

Цилиндр перекрытия (например, AIRTAC SDA16×10)
Соленоидный клапан (например, AIRTAC 4V210-08)
Устройство FRL ️ Фильтр, регулятор и смазка для системы воздуха
ПУ воздушные трубы Антистатические пневматические трубы для внутреннего маршрутизации

4. Техническое обслуживание / Факультативные принадлежности

Заменяющие ремни (ESD-безопасность) для двухполосных транспортеров
Комплекты для сенсорных подвесок
Запасные подносы для НГ/ОК ️ дополнительные контейнеры для быстрой замены
Подвеска для сканера штрих-кодов для отслеживания или интеграции в МЭС
Отказаться от маркировки станции ️ Факультативное устройство для маркировки досок с НГ наклейкой/чернилом
Покрытие от пыли / верхняя крышка опциональный верхний корпус для чистоты и безопасности

Соответствующие номера частей

1. Механические компоненты

CVR-DT250-ESD ¢ Двухполосная ESD-безопасная конвейерная рельса (ширина PCB 250 мм)
TRAY-NG250
ТРАЙ-ОК250 ОК поднос для сбора, такой же размер, как NG
SHP-GUIDE-2L
FT-M12-80A ️ Регулируемая нога машины, нить M12, антивибрационный тип
CVB-6ESD-DT 6 мм ширины ESD-безопасный временной пояс для каждой конвейерной линии

2. Электрические компоненты

Omron E3Z-D61 фотоэлектрический датчик (NPN, диффузный отражатель)
LX19-111
TK6071i 7" панель HMI с сенсорным экраном Weinview
FX3U-24MT Mitsubishi PLC, 24-точковый, для логики управления NG/OK с двумя полосами движения
STL-3C-RGY220
ESB-22R 22 мм кнопка экстренной остановки, красная, с возможностью перезагрузки
SMEMA-CB10-DUAL Двуканальный кабель связи SMEMA (10-принтовый)

3. Пневматические компоненты (необязательно)

AIRTAC SDA16×10 ️ компактный воздушный баллон Ø16 мм, 10 мм ход
AIRTAC 4V210-08 Соленоидный клапан, 5/2 направления, 24V DC
AC2010-02 FRL (комбинация фильтра + регулятора + смазки)
PU6-BK-ESD 6 мм черные антистатические ПУ воздушные трубы

4Необязательные / Подсобные части

CVB-RB6-DUAL Замена 6 мм конвейерной временной ленты (двухполосной)
SNS-KIT-E3Z Запасный набор датчиков (Omron E3Z с скобкой)
ТРЕЙ-СЕТ-РЕЗЕРВА ¢ резервный НГ/ОК набор корзины
BCR-MNT01
LC-400X20-ESD Завеса безопасности, 400 мм, защищенная ESD

Руководство по часто задаваемым вопросам Двухполосный коллектор NGOK (модель XY-NG250S)

1Какова функция XY-NG250S?

XY-NG250S - это двухполосная машина для сортировки и сбора НГ/ОК, используемая после проверки или испытания оборудования, такого как AOI, ICT или функциональные тестеры.Он автоматически разделяет и собирает НГ (нет хорошего) и ОК (хорошее) ПХБ на основе сигналов управления.

2Как работает логика NG/OK?

Сборник NGOK получает сигнал от оборудования для проверки вверх по течению (например, AOI).

ОК доски переносятся в OK сборник поднос
Планшеты НГ перенаправляются в поднос сбора НГ
Сортировка полностью автоматическая и основана на заранее запрограммированной логике в ПЛК

3Что делает его "двухдорожным"?

Он имеет две независимые конвейерные линии, позволяющие:

Одновременная работа двух отдельных линий ПКБ
НГ/ОК сортировка в каждой полосе
Увеличение пропускной способности и лучшее использование пространства

4Это совместимо с SMEMA?

Да, XY-NG250S оснащен двуполосным интерфейсом SMEMA, что позволяет легко общаться и синхронизировать с оборудованием вверх и вниз по течению.

5Какие размеры ПКБ поддерживаются?

Стандартная поддержка для размеров печатных плат: от 50 × 50 мм до 250 × 330 мм на колею
Большие или меньшие размеры могут быть настроены

6Какой интерфейс он использует?

Доступен в версиях HMI с сенсорным экраном или панели кнопок
Управление ПЛК для надежной логики сортировки и удобной для пользователя работы
Некоторые модели включают индикаторы состояния, сигнализацию и функции ручного переключения

7Это требует давления воздуха?

Только если оснащены пневматическими пробками или толчками
В таких случаях требуется давление воздуха 4 ‰ 6 кг/см2.
В противном случае система работает электрически.

8Что происходит, когда NG или OK поднос полон?

Система будет запускать тревогу через свет сигнальной башни и, по желанию, приостановить прием доски
Операторам будет предложено заменить полный поднос перед продолжением

9Какие дополнительные функции доступны?

Свет сигнальной башни (3 цвета с бузком)
Станция маркировки отказа (ручная/автоматическая наклейка или чернила)
Подвеска для сканера штрих-кода для отслеживания
Интерфейс MES для интеграции с заводскими системами обработки данных
Занавес световой безопасности для защиты оператора

10Какой рутинный ремонт нужен?

Регулярно чистите ремни, датчики и контейнеры
Смазка механических рельсов и компонентов ежемесячно
Еженедельно проверяйте датчики и проводку сигналов
По мере необходимости меняйте изношенные ремни и поврежденные подносы

11- Сколько времени на доставку?

Стандартная модель: 3-5 рабочих дней
Конфигурации на заказ: 7-10 рабочих дней
Запчасти и аксессуары обычно находятся на складе

12Какие отрасли используют это оборудование?

SMT-заводы (агентные станции АОИ/ИКТ)
Линии сборки светодиодов
Автомобильная электроника
Линии высокой смеси и высокой пропускной способности ПКБ
