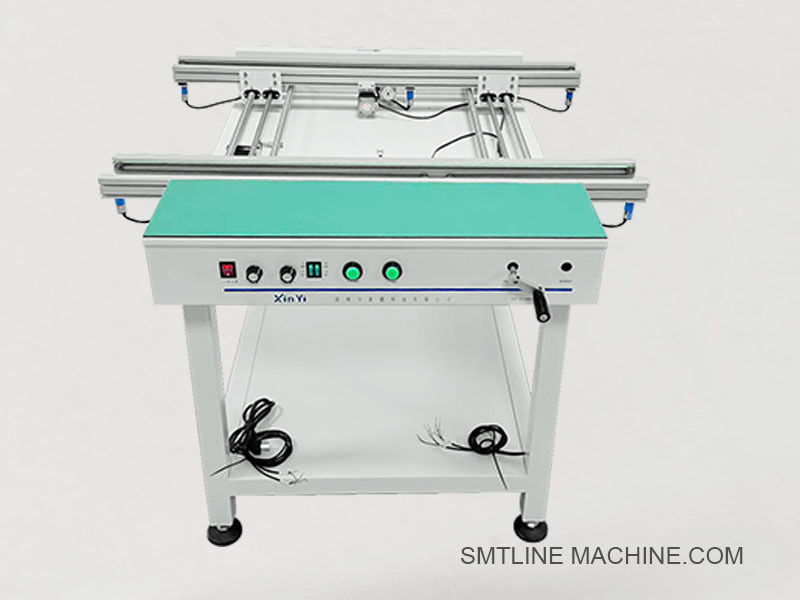

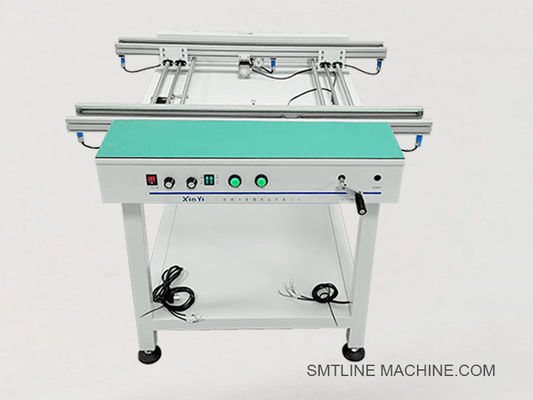

Высокоскоростной двухдорожечный конвейер для печатных плат для процессов сборки SMT

Двухдорожечный конвейер для печатных плат​
Наша компания работает уже 11 лет и, безусловно, станет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.





Введение в продукт – двухдорожечный конвейер для печатных плат
Двухдорожечный конвейер для печатных плат – это специализированное устройство для внутрилинейной транспортировки SMT, предназначенное для одновременной передачи печатных плат по двум независимым дорожкам, что обеспечивает высокую эффективность работы в двухдорожечных или многономенклатурных производственных линиях SMT. Обычно он устанавливается между такими машинами, как трафаретные принтеры, SPI, установщики, AOI и печи, и необходим для балансировки, буферизации или соединения двухдорожечного оборудования SMT.
Благодаря антистатической конструкции и совместимости с SMEMA, этот конвейер обеспечивает плавную и надежную передачу плат, экономя при этом пространство на заводе и сокращая время простоя линии.

Основные характеристики:
Две полностью независимые дорожки транспортировки печатных плат
Поддержка двухдорожечного синхронного или асинхронного производства
Совместимость с коммуникацией SMEMA для каждой дорожки
Регулируемая ширина направляющих (ручная или моторизованная)
Антистатическая конструкция (антистатические ремни и рама)
Дополнительный режим буферизации, обхода или накопления
Компактная занимаемая площадь с регулируемыми по высоте ножками

Технические характеристики:


Применения:
Передача печатных плат между машинами SMT (принтер, SPI, установщик, AOI)
Балансировка двухдорожечного производства
Транспортировка годных плат с двухдорожечных AOI или испытательных станций
Идеально подходит для сборочных линий светодиодов, автомобильной и бытовой электроники

Дополнительные функции:
Световая сигнальная башня (К/Ж/З со зуммером)
Логика разделения NG/OK
Моторизованная регулировка ширины
Модуль подключения MES
Крепление сканера штрих-кодов
Защитные кожухи или шторки










Сопутствующие аксессуары – двухдорожечный конвейер для печатных плат
1. Механические компоненты
Двухдорожечные антистатические направляющие конвейера – для надежной транспортировки печатных плат с фиксацией по краям
Механизм регулировки ширины – ручной или моторизованный винтовой регулятор направляющих
Антистатические зубчатые ремни (двойные) – антистатические ремни 6 мм или 8 мм для плавного перемещения печатных плат
Регулируемые опорные ножки (тип M12) – используются для стабилизации и выравнивания конвейера
Панели рамы конвейера и боковые направляющие – конструкция из алюминиевого сплава с изоляцией
Натяжители ремней и шкивы – для поддержания выравнивания и натяжения ремня
2. Электрические компоненты
Фотоэлектрические датчики (например, серия Omron E3Z) – определяют прибытие и положение печатной платы на каждой дорожке
Концевые выключатели – для механического хода или определения ширины
Шаговые двигатели или AC двигатели (двухприводные) – приводят ремни в каждой дорожке независимо
Драйвер двигателя (Leadshine или эквивалент) – управляет скоростью и направлением шагового двигателя
Световая сигнальная башня (3-цветная) – указывает состояние: работает, остановка, ошибка
Контроллер ПЛК – управляет логикой транспортировки, регулировкой ширины и синхронизацией сигналов
Сенсорный экран HMI или кнопочная панель – интерфейс оператора
Кабели интерфейса SMEMA (2 комплекта) – двойной SMEMA для интеграции левой/правой дорожки
3. Пневматические компоненты (если оснащены стопорами)
Пневматические стопорные цилиндры (серия AIRTAC SDA) – останавливают печатные платы на каждой дорожке
Электромагнитный клапан (AIRTAC 4V210-08) – управляет потоком воздуха к стопорам
Блок FRL (фильтр + регулятор + лубрикатор) – поддерживает качество подачи воздуха
Антистатические полиуретановые трубки – для подачи воздуха к двухдорожечным компонентам
4. Техническое обслуживание / Дополнительные аксессуары
Запасные антистатические ремни – для регулярного износа
Монтажные кронштейны датчиков – регулируемые алюминиевые держатели для двухдорожечного обнаружения
Крепление сканера штрих-кодов – для отслеживания на каждой дорожке
Пылезащитные крышки (опционально) – акриловые или ПВХ защитные кожухи
Световая завеса безопасности – защищает операторов во время автоматической транспортировки
Выключатель питания и кнопка аварийной остановки – для безопасности эксплуатации и управления отключением






Руководство по часто задаваемым вопросам – двухдорожечный конвейер для печатных плат

1. Для чего используется двухдорожечный конвейер для печатных плат?
Он используется для одновременной транспортировки печатных плат по двум независимым дорожкам на высокоскоростных производственных линиях SMT. Общие области применения включают в себя подключение двухдорожечных машин, балансировку потока линии или обработку плат NG/OK после проверки.

2. Каковы преимущества двухдорожечного конвейера по сравнению с однодорожечным?
Удваивает пропускную способность за счет обработки двух дорожек одновременно
Позволяет параллельно производить два типа плат или процессов
Экономит место по сравнению с двумя однодорожечными конвейерами
Идеально подходит для AOI, SPI, соединения принтера и установщика или выхода из печи

3. Регулируется ли ширина конвейера?
Да. Большинство двухдорожечных конвейеров имеют ручную или моторизованную регулировку ширины направляющих для размещения печатных плат разных размеров. Каждая дорожка может иметь свою собственную регулировку или общий механизм в зависимости от конструкции.

4. Какие размеры печатных плат поддерживаются?
Обычно поддерживаются размеры от 50 × 50 мм до 460 × 250 мм на дорожку
Ширина по запросу может быть изменена

5. Какова стандартная высота конвейера?
Стандартная высота составляет 900 ± 20 мм, совместима с оборудованием линии SMT
Регулируемые опорные ножки включены для точной настройки высоты

6. Какие методы управления доступны?
Базовая версия: кнопочная панель
Расширенная версия: сенсорный экран HMI + ПЛК
Варианты управления включают запуск/остановку, регулировку ширины, регулировку скорости и сброс аварийного сигнала

7. Совместим ли он с SMEMA?
Да. Двухдорожечный конвейер включает в себя два комплекта разъемов SMEMA (по одному на дорожку) для легкой встроенной интеграции с вышестоящим и нижестоящим оборудованием.

8. Какой тип ремня используется?
Используются антистатические (ESD-безопасные) зубчатые ремни, обычно шириной 6–8 мм
Ремни обеспечивают бережное и стабильное перемещение печатных плат без электростатического повреждения

9. Требуется ли подача воздуха?
Только если оснащен пневматическими стопорами или воротами
При наличии требуемое давление воздуха обычно составляет 4–6 кг/см²

10. Какие общие дополнительные функции?
Световая сигнальная башня (К/Ж/З со зуммером)
Крепление сканера штрих-кодов
Моторизованная регулировка ширины
Интеграция системы MES
Разделитель NG/OK
Световая завеса безопасности или акриловые крышки

11. Каковы требования к техническому обслуживанию?
Еженедельно очищайте ремни и датчики
Ежемесячно смазывайте подшипники, шкивы или направляющие
Осматривайте ремни на предмет износа и при необходимости заменяйте
Ежеквартально проверяйте соединения двигателя и ПЛК

12. Сколько времени занимает доставка?
Стандартные модели: 3–5 рабочих дней
Индивидуальные размеры или функции: 7–10 рабочих дней
