Двухполосный буферный конвейер PCB модели XY-SX350S от SMTLINE для точного скрининга PCB

Двухполосная скрининг-машина (модель XY-SX350S) Двухполосный буферный конвейер PCB (модель XY-SX350S) - Что?
Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.




Введение продукта ️ Двухполосная скрининг-машина / буферный конвейер для печатных плат

Модель: XY-SX350S

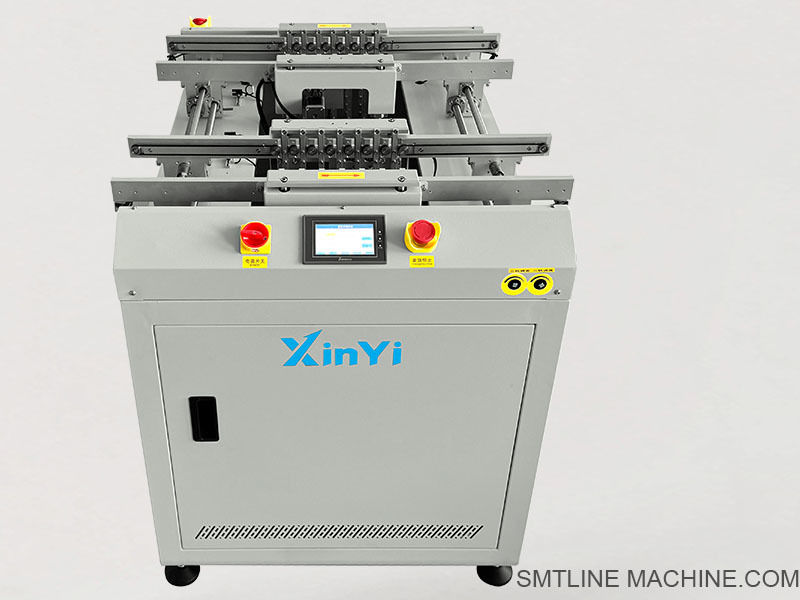

XY-SX350S представляет собой высокопроизводительный конвейер с двойной трассой для скрининга и буферного транспортировки печатных плат, предназначенный для временного хранения (буфера), экранирования или пропускания печатных плат во время перерывов на производственной линии или балансировки потока.Он имеет две независимые транспортные полосы для двухполосных линий SMT, повышение эффективности и использования линий при одновременном предотвращении узких мест.

Эта модель особенно полезна между оборудованием, таким как SPI, монтеры, AOI и печи для повторного потока, где требуются расхождения в режиме или балансировка линии.

Ключевые особенности:

Двухполосная транспортная система для самостоятельной или синхронизированной эксплуатации
Функция буфера для хранения ПХБ во время остановок ниже по течению
Скрининг/инспекционная зона для временного хранения или визуальной проверки оператора
Интерфейс SMEMA совместим для полной автоматизации линии
Защитные ремни и рамы ESD, подходящие для обработки чувствительных ПХБ
Регулируемая ширина рельса для нескольких размеров ПКБ
Поддерживает несколько режимов: пропуск, буфер, ручная проверка

Технические характеристики:

Сценарии применения:

Буфер между ИПП и монтером или монтером и AOI
Временная зона скрининга ПКБ для проверки качества
Балансировка производственных линий с двумя полосами движения
Режим пропуска при отсутствии буферизации
Совместима с светодиодными, автомобильными и потребительскими электроническими линиями SMT

Факультативные характеристики:

Свет сигнальной башни (3 цвета)
Установка сканера штрих-кода
Интерфейс системы MES
Станция ручной проверки (лампа увеличителя, панель оператора)
Занавес безопасности или акриловый щит
Моторизованное регулирование ширины рельса

Соответствующие аксессуары

(Двухполосный буферный конвейер PCB / конвейер для фильтрации)

1. Механические компоненты

CVR-DT350-ESD ¢ Двухполосная ESD-безопасная конвейерная рельса (ширина PCB 350 мм на полосу)
CVB-6ESD-DUAL 6 мм антистатический временной ремень для двухполосной транспортировки печатных плат
SHP-GUIDE-2L350
ADJ-RW-H350 Механизм ручной регулировки ширины рельса (совместный или независимый)
FT-M12-80A ️ регулируемая нивелирующая нога, нить M12, антискользящая конструкция
FRAME-ALU-XYSX
КОРЕЖКА СКРЕЙНА ∆ опциональная стойка для визуального осмотра лотка / рука пробки

2. Электрические компоненты

Фотоэлектрические датчики (например, Omron E3Z-D61) Для обнаружения присутствия ПКБ в обеих полосах
Предельные переключатели (LX19-111)
Степной двигатель (57BYGH76)
Двигатель двигателя (DM542 или эквивалентный)
Контроллер ПЛК (Mitsubishi FX3U-24MT) Управляет логикой пропуска/буфера/экранного контроля
HMI с сенсорным экраном (Weinview TK6071i) - интерфейс для выбора режима оператора
кабели SMEMA (SMEMA-CB10-DUAL)
Свет сигнальной башни (STL-3C-RGY220) 3 цветный индикатор с бузком

3. Необязательные пневматические компоненты (если оснащены пробкой ручной проверки):

AIRTAC SDA20×20 ️ компактный цилиндр пробки для режима ручной проверки
AIRTAC 4V210-08 ?? 5/2-управляемый соленоидный клапан для управления воздухом
AC2010-02 FRL (фильтр + регулятор + смазка)
PU6-BK-ESD 6 мм антистатические трубы из ПУ для воздушных соединений

4. Поддержка и дополнительные комплекты

CVB-RB6-DT Замена конвейерных лент безопасности ESD
SNS-KIT-E3Z Запасный набор датчиков (E3Z + крепление)
TRAY-SX-INSPECT
MAG-LAMP-KIT LED увеличительная лампа с рукой (для зоны контроля)
BCR-MNT01
LC-400X20-ESD Завеса светового освещения безопасности (необязательно, протяженность 400 мм)

Соответствующие номера частей

Механические компоненты

CVR-DT350-ESD ¢ Двухполосные конвейерные рельсы ESD, поддерживающие PCB шириной до 350 мм на полосу
CVB-6ESD-DUAL ¢ Комплект антистатических временных ремней длиной 6 мм для двухполосного транспорта
ADJ-RW-H350 механизм ручной регулировки ширины рельса с ручным колесом и натяжкой
SHP-GUIDE-2L350
FT-M12-80A ️ Регулируемые ноги машины M12 с антискользящей основой

Электрические компоненты

Omron E3Z-D61 фотоэлектрический датчик (диффузный отражающий тип), используемый для обнаружения ПКБ
LX19-111 ?? переключатель границы роликового типа, используемый для обнаружения положения подноса или механических границ
57BYGH76
DM542
FX3U-24MT Mitsubishi PLC, 24 точки ввода/вывода, подходящие для логического управления двумя полосами
HMI с 7-дюймовым сенсорным экраном Weinview, используемый для интерфейса управления и диагностики
STL-3C-RGY220
SMEMA-CB10-DUAL

Пневматические компоненты (необязательно, для фильтрации/закрытия)

AIRTAC SDA20×20 компактный воздушный баллон для пробной пробки или буферной подноски
AIRTAC 4V210-08 24V постоянный электромоторный клапан, используемый для управления приводом воздушного баллона
AC2010-02 FRL-устройство, объединяющее воздушный фильтр, регулятор и смазку
PU6-BK-ESD 6 мм наружного диаметра антистатические трубы из ПУ для труб сжатого воздуха

Содержание и дополнительные функции

CVB-RB6-DT
SNS-KIT-E3Z ¢ Комплект оборудования для монтажа датчиков для серии Omron E3Z
TRAY-SX-INSPECT
MAG-LAMP-KIT LED-лупа с регулируемой рукой, устанавливается в зону контроля
BCR-MNT01 Barcode scanner bracket, совместимая с устройствами Honeywell и Zebra
LC-400X20-ESD ️ Факультативный световой занавес безопасности ESD, область обнаружения 400 мм

Руководство по часто задаваемым вопросам

1Какова основная функция XY-SX350S?

XY-SX350S представляет собой двухполосный скрининг и буферный конвейер, используемый для временного хранения, проверки или передачи ПХБ между машинами SMT. Он помогает сбалансировать поток между оборудованием,предотвращение остановок линий, и в случае необходимости допускать ручную проверку.

2Где он обычно используется на производственной линии?

Он обычно помещается между:

SPI и монтер
Mounter и AOI
AOI и печь обратного потока
Другие узкие точки в производственной линии SMT с двумя полосами движения

3Какой максимальный размер ПКБ поддерживается?

Каждая полоса поддерживает размеры PCB от 50 × 50 мм до 350 × 250 мм. Размеры на заказ также доступны.

4Может ли он работать как в режиме пропускания, так и буфера?

Он поддерживает несколько режимов:

Режим пропуска (нормальный транспорт)
Режим буфера (временное ожидание во время перерывов линии)
Режим проверки/инспекции (зона ручной проверки)

5Поддерживает ли он связь SMEMA?

Да, он имеет двойные интерфейсы SMEMA (один на полосу) для связи с оборудованием SMT вверх по течению и вниз по течению.

6Ширина рельса регулируется?

Да, конвейер имеет ручную или моторную систему регулирования ширины рельсов, что позволяет ему обрабатывать различные ширины доски.

7Какие ремни он использует?

Он использует ESD-безопасные временные ремни шириной 6 мм, предназначенные для защиты чувствительных PCB от статического электричества во время транспортировки.

8Какова стандартная высота машины?

Высота транспортировки составляет 900 ± 20 мм, которая является стандартной для линий SMT и может регулироваться с помощью ног машины.

9Нужно ли подавать воздух?

Только в том случае, если машина включает в себя пневматические компоненты, такие как заглушка для ручной проверки.

10Какие варианты управления доступны?

Стандартная версия: Управление кнопкой для базовых операций
Расширенная версия: HMI с сенсорным экраном с ПЛК для выбора режима, регулирования скорости, диагностики и сигнализации

11Какие есть дополнительные функции?

Сигнальная башня со звонком
Подвеска для сканера штрих-кода
Занавес световой безопасности
Торт для ручной проверки
Светодиодные лупы для визуальной проверки
Интеграция интерфейсов MES

12Какой уход требуется?

Регулярно чистите ремни и датчики
Проверьте напряжение ремня и износ
Ежеквартально проверяют проводку двигателя и ПЛК
Раз в месяц смазывают движущиеся части (например, регулирующие винты)

13- Сколько времени требуется?

Стандартные модели: 3-5 рабочих дней
Специализированные версии: 7-10 рабочих дней

Мы можем сделать для вас:
1Мы предоставляем вам полное решение SMT.
2Мы предоставляем основные технологии с нашим оборудованием.
3Мы предоставляем самые профессиональные технические услуги
4У нас богатый опыт на SMT завод установки.
5Мы можем решить любой вопрос о SMT.
