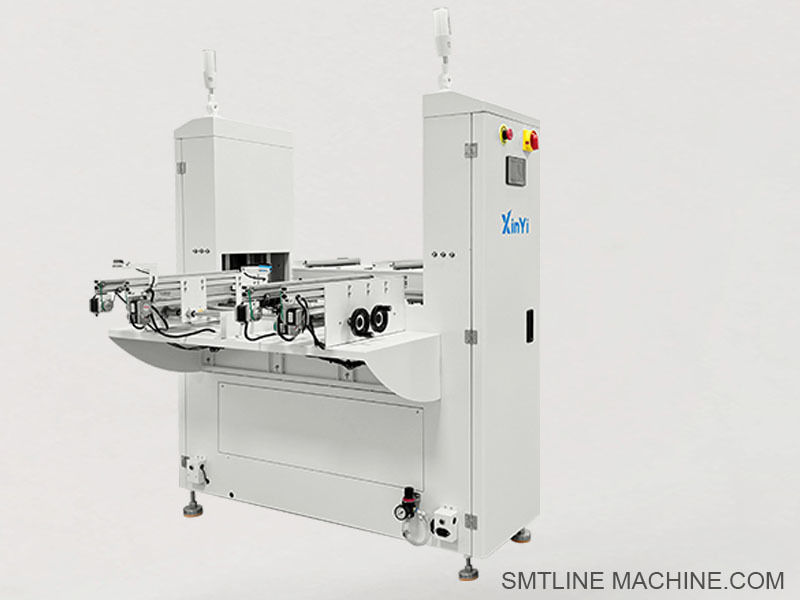

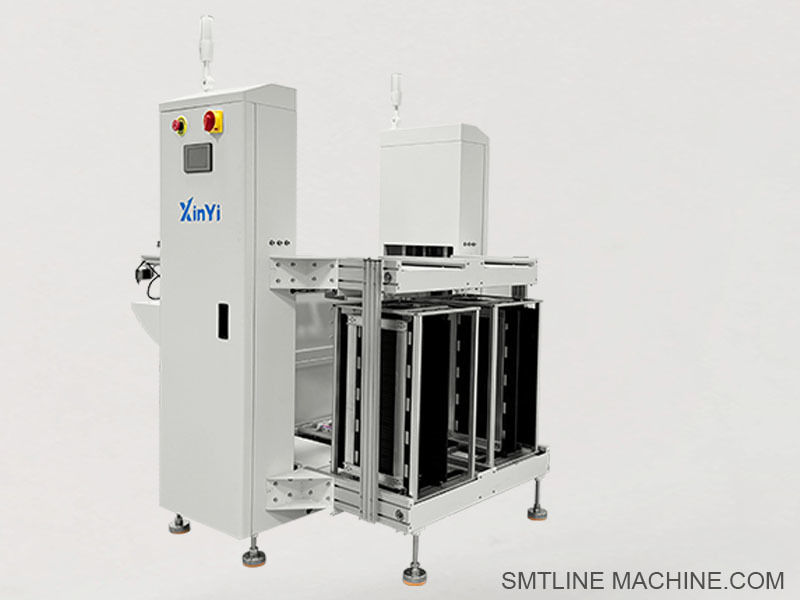

Двухдорожечная машина нижней пластины, модель XY-X250S, двухдорожечный разгрузчик печатных плат для плавной разгрузки печатных плат

Двухполосный нижний пластинщик (модель XY-X250S) Двухполосный разгрузчик PCB ((модель XY-X250S) - Что?
Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.



Введение продукта
XY-X250S представляет собой высокоэффективный двухполосный разгрузчик ПКБ, предназначенный для автоматического сбора готовых ПКБ с конца производственной линии SMT. Он имеет два независимых конвейера,позволяющий выгружать ПХБ из двухполосных печей с обратным потоком, машины AOI, или испытательные станции, и упорядочить их в журналы для следующего этапа обработки или упаковки.
Это оборудование идеально подходит для высокопроизводительных, высокоскоростных сред SMT, которые требуют бесшовной автоматизации, эффективности использования пространства и гибкой обработки различных типов печатных плат одновременно.

Ключевые особенности:
Двухполосная разгрузка журналов
Полностью автоматическая система подъема журналов с плавным вертикальным движением
Система управления ПЛК с HMI с сенсорным экраном или панелью нажатия кнопок
Совместима со стандартными печатными пластинками (390×320 мм или настраиваемая)
Интерфейс SMEMA для легкого подключения к машинам SMT вверх по течению
Высокопрочная рама с защитой ESD для статически чувствительных пластин
Регулируемый толкатель, вход на доску, контролируемый датчиком, и безопасное складирование

Основные характеристики:
Модель: XY-X250S
Функция: Автоматическая разгрузка печатных плат с журналом (двухполосная)
Диапазон размеров PCB: от 50 × 50 мм до 250 × 330 мм (на полосу)
Размер журнала: стандарт 355 × 320 × 563 мм (размеры на заказ доступны)
Слот для журналов: 50 слотов на полосу
Высота передачи: 900 ± 20 мм
Направление перевозки: слева → направо / направо → налево (настраивается)
Система управления: PLC + HMI / кнопка панели
Материал каркаса: сталь с порошкообразным покрытием + ESD алюминиевый сплав
Электрическое питание: 220 В, 50/60 Гц

Сценарии применения:
Заключительный этап линии SMT после перекачки
Выход на двухполосную полосу устройств AOI или устройств для испытаний функций
Идеально подходит для массового производства
Также используется в светодиодных, автомобильных и EMS линиях

Факультативные характеристики:
Свет сигнальной башни (3 цвета)
Автоматическая загрузка журналов (обмен журналов)
Установка сканера штрих-кода
Интеграция системы MES
Занавес световой безопасности
Антистатические акриловые покрытия
Размеры журналов или варианты подносов








Сопутствующие аксессуары

Механические компоненты
Раковина для хранения журналов
Двухполосные конвейерные ремни
Устройство для толкательной ручки Пневматические или моторизованные толкатели для загрузки ПХБ в журналы
Механизм подъема журналов ∙ Моторизованная или пневматическая система подъема для регулирования высоты журналов при складировании досок
Регулируемые рельсы-руководцы - ручная или моторизованная регулировка ширины рельса для различных размеров ПКБ
Подпорная рама и нивелирующие ноги

Электрические компоненты
Фотоэлектрические датчики обнаруживают присутствие ПКБ и положение журналов на каждой полосе
Шаговые двигатели и приводы Для управления ремнем и подъемным журналом
Контроллер ПЛК управляет логикой разгрузки, безопасностью и связью
HMI с сенсорным экраном или панель с кнопками
Свет сигнальной башни (красный/желтый/зеленый) ️ Визуальный индикатор состояния с бузком
Кабели связи SMEMA

Пневматические компоненты (если имеются)
Воздушные цилиндры для подъема журналов или управления толкателем
Соленоидные клапаны ∙ Управление потоком воздуха к пневматическим приводам
Устройства FRL
Антистатические ПВ трубы Для распределения сжатого воздуха

Техническое обслуживание и дополнительные комплекты
Замена ремней ESD Для обслуживания конвейера
Набор для монтажа датчиков
Запчасти для журналов Клипсы, рельсы или поддоны для ремонта или замены журналов
Занавески или акриловые покрытия для освещения
Монтажи для сканера штрих-кодов для интеграции считывания штрих-кодов








Соответствующие номера деталей
Механические компоненты
MAG-HOLDER-355320
CVB-6ESD-DUAL ESD-безопасные временные ремни для двухполосных конвейеров
PUSH-ARM-XYX250
MAG-LIFT-MTR
ADJ-RW-MAG-XYX - регулируемые проводники для изменения ширины ПКБ
FRAME-XYX250
Электрические компоненты
Omron E3Z-D61 фотоэлектрический датчик для обнаружения печатных листов и журналов
57BYGH76
DM542 ¢ Степной двигатель совместим с 57BYGH76
FX3U-24MT ?? Контроллер Mitsubishi PLC для логики разгрузки
TK6071i 7 Weinview HMI с сенсорным экраном для управления оператором
STL-3C-RGY220 Трицветный светофор сигнальной башни с бузком
SMEMA-CB10-DUAL
Пневматические компоненты (необязательно)
AIRTAC SDA20×20 Пневматический цилиндр для подъема магазина или управления толкателем
AIRTAC 4V210-08 ¢ Соленоидный клапан для пневматического управления
AC2010-02 FRL (фильтр, регулятор, смазка)
PU6-BK-ESD Противостатические 6 мм ПУ трубы для сжатого воздуха
Техническое обслуживание и дополнительные комплекты
CVB-RB6-DT Замена ремней ESD
SNS-KIT-E3Z ¢ Комплект оборудования для установки датчиков
MAG-SPARE-CLIP ️ Запасные клипы и рельсы для журналов ПКБ
LC-400X20-ESD (необязательно)
BCR-MNT01








Руководство по часто задаваемым вопросам Двухполосный разгрузчик печатных плат (модель XY-X250S)

1. Каково главное предназначение XY-X250S?
XY-X250S предназначен для автоматической разгрузки готовых ПХБ с двухполосных линий SMT и их аккуратного складирования в журналы для дальнейшей обработки или упаковки.

2Какие размеры ПКБ поддерживает машина?
Он поддерживает ПКБ размером от 50 × 50 мм до 250 × 330 мм на полосу.

3Какие размеры журналов совместимы?
Поддерживаются стандартные журналы размером 355 × 320 × 563 мм, с возможностью настройки размеров журналов.

4Сколько ПХБ может вместить каждый магазин?
Каждый журнал обычно вмещает до 50 ПХБ, надежно сложенных.

5. Совместима ли машина со стандартами связи SMEMA?
Да, он оснащен двумя портами SMEMA для бесшовной интеграции и связи с оборудованием SMT.

6Поддерживает ли он регулируемые ширины рельсов?
Да, ширины рельсов могут быть регулированы вручную или с помощью двигателя, чтобы соответствовать различным ширинам ПКБ.

7Какие интерфейсы управления доступны?
В зависимости от конфигурации операторы могут использовать HMI с сенсорным экраном или панель управления с нажатием кнопки.

8Нужна ли пневматическая мощность?
При наличии пневматических толкателей или подъемников журналов требуется подача сжатого воздуха примерно 4-6 кг/см2.

9Какие элементы безопасности включены?
Дополнительные функции включают в себя световые занавески, акриловые защитные покрытия и сигнальные светильники с сигнализацией.

10Какой уход требуется?
Рекомендуется регулярно очищать конвейеры, датчики и смазывать подвижные части, а также периодически осматривать пневматические компоненты и электрические провода.

11Каково время доставки?
Стандартные модели могут быть доставлены в течение 3-5 рабочих дней, в то время как индивидуальные модели могут потребовать 7-10 рабочих дней.
