56 Размер установки Микро-ПКБ Мини компактный погрузчик компактный и высокой емкости

Микро-PCB мини компактный загрузчик - Что?
Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.

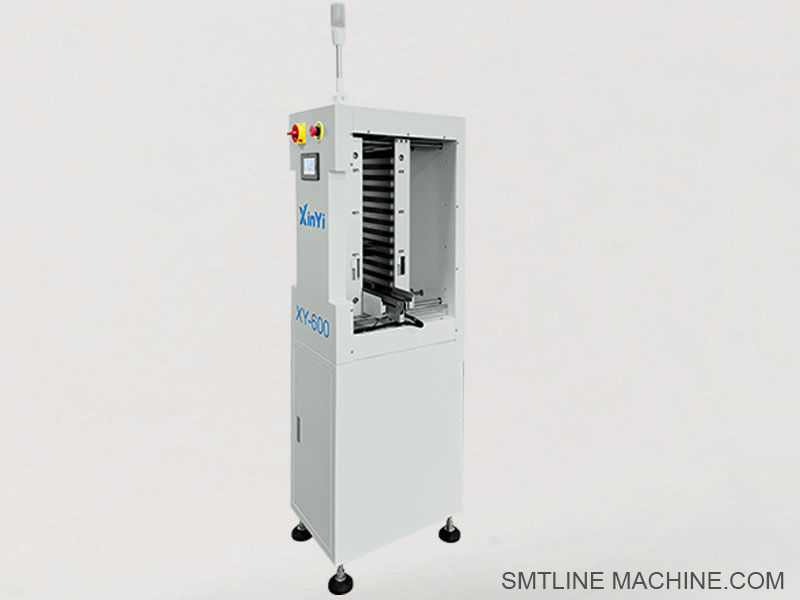

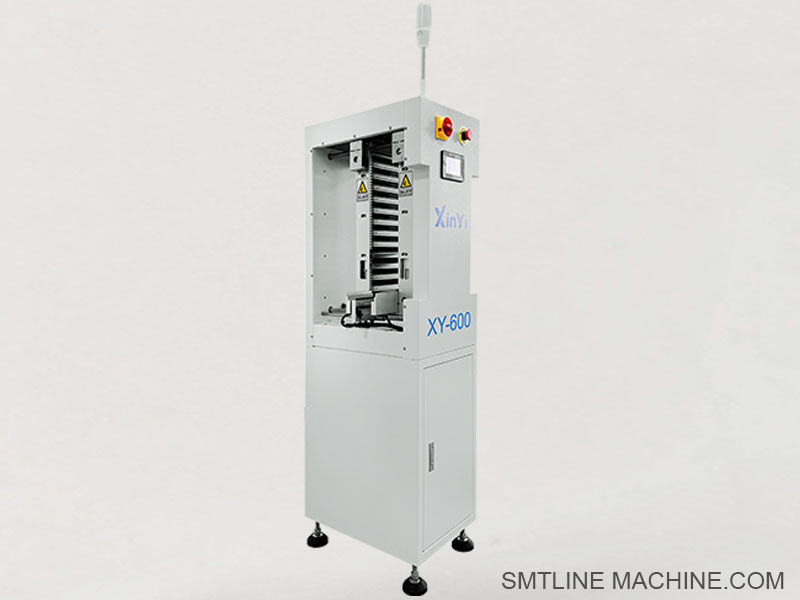

Введение продукта Микро-ПКБ мини компактный загрузчик
Micro PCB Mini Compact Loader - это небольшое автоматическое загрузочное устройство, предназначенное для компактных производственных линий SMT и приложений обработки микро-PCB.Он идеально подходит для среды, где экономия пространства, высокая точность и легкая обработка платы имеют решающее значение, например, в светодиодных модулях, датчиках, носимых устройствах и миниатюрной электронике.
Несмотря на небольшие размеры, загрузчик интегрирует функции подъема журналов, связи SMEMA и выравнивания ПКБ, обеспечивая последовательное, надежное питание платы в начале автоматизированного процесса SMT.

Ключевые особенности:
Компактный дизайн Идеально подходит для узких производственных помещений и настольных SMT-установок
Загрузка в виде журналов автоматически выталкивает ПХБ из журналов на конвейер
Поддерживает микроразмерные печатные пластинки с диапазоном от 30 × 30 мм до 150 × 200 мм
Точное позиционирование ️ Система плавного толкателя с сенсорным направлением
Совместимость с SMEMA ️ Легкая интеграция с оборудованием вверх и вниз по производству
Контроль с помощью сенсорной панели или кнопки Простой интерфейс оператора
Антистатическая конструкция

Спецификации (типичные)
Диапазон размеров печатных плат: 30 × 30 мм, 150 × 200 мм
Размер журнала: 355 × 320 × 563 мм (настраивается)
Способ загрузки: ручка толкателя с подачей, управляемой датчиком
Высота передачи: 900 ± 20 мм
Силовое питание: 220 Вт переменного тока, 50/60 Гц
Доставка воздуха: 4-6 кг/см2 (при использовании пневматического толкателя)
Система управления: ПЛК + HMI или панель нажатия кнопок
Структура: стальная рама с порошкообразным покрытием + алюминиевая сплав + материалы ESD

Сценарии применения:
Линии SMT для микро-PCB или малоформатных продуктов
Диодная панель драйверов, USB-карта, пластинка питания ПКБ для носимых устройств
Лабораторные или пилотные производственные линии
Настольные линии SMT с ограниченной площадью








Соответствующие аксессуары
Механические компоненты
Мини-станок для журналов
Прецизионная ручка-двигатель
Компактные проводники для печатных плат
Платформа для подъема журналов
Конвейерная лента (ESD-безопасно)
Регулируемые ноги машины (M10/M12)
Электрические компоненты
Фотоэлектрические датчики (например, Omron серии E3Z)
Шаговый двигатель (серия 42/57) ️ Приводит в действие толкатель или конвейер (в зависимости от конфигурации)
Двигатель двигателя (например, DM422C / DM542)
Контроллер с ПЛК (серия Mitsubishi FX1N/FX3U или эквивалентный)
HMI с сенсорным экраном или панель с кнопкой
Свет сигнальной башни (2-цветный или 3-цветный)
Необязательные пневматические компоненты (при использовании воздушных толкателей)
Мини-воздушный цилиндр (например, AIRTAC SDA16×20)
Соленоидный клапан (например, AIRTAC 4V110-06)
Устройство FRL (мини-устройство) ️ Фильтр + регулятор + смазка для чистого, стабильного подачи воздуха
Антистатические трубы из ПУ (4 мм или 6 мм) для безопасной подачи воздуха с защитой ESD
Запчасти и комплекты обслуживания
Заменяющие ремни ESD для мини-конвейеров (обычно шириной 6 мм)
Набор креплений для монтажа датчиков включает в себя крепления на L, винты, зажимы для кабелей
Застежки или проводники для прокладки журналов
Предельные переключатели для обнаружения верхних/нижних пределов пробега магазина
Покрытия от пыли или акриловые защитные устройства











Соответствующие номера деталей

Механические компоненты
MAG-RACK-150200 Mini PCB magazine (поддерживает доски размером 150 × 200 мм или меньше)
PUSHER-MINI-MTR ️ компактная рука толкателя (моторная версия)
PUSHER-MINI-AIR компактная рука толкателя (пневматическая версия)
РАЙЛ-МИНИ-ЭСД ∆ Регулируемая антистатическая проводная рельса для ПКБ для микропанель
LIFT-PLT-MC220 ️ Сборка подъемной платформы для журналов
BELT-ESD-6MM 6 мм ESD-безопасный временной ремень для транспортировки компактных досок
LEVEL-M10-50F

Электрические компоненты
E3Z-D61-OM Omron фотоэлектрический датчик для обнаружения малых печатных листов
42BYGH34 NEMA 17 шаговый двигатель (для небольших конвейеров или толкателей)
DM422C Micro stepper motor driver (подходит для NEMA 17/23)
FX1N-14MT-PLC
HMI-TK6070iQ с сенсорным экраном Weinview 7 для управления оператором (необязательно)
BTN-PNL-LOADER
STL-2C-MINI

Пневматические компоненты (если применимо)
SDA16×20-AIR ️ Мини-воздушный цилиндр (компактный приводящий механизм)
4V110-06-AIR
FRL-MINI-04
TUBE-4ESD 4 мм антистатические ПУ воздушные трубы (черные или синие)

Техническое обслуживание и дополнительные элементы
РЕМЕН-СПАР-6ММ ∙ Запасный 6 мм антистатический ремень
SNS-BRKT-KIT
STOP-CLIP-MAG Застежки для прокладки журналов
LIMIT-LX19-M ️ переключатель ограничения для определения высоты подъема
КОВЕР-АКР-МИНИ Обязательная акриловая пыль/панель защитной крышки
BCR-MNT-MINI






Руководство по часто задаваемым вопросам Micro PCB Mini Compact Loader
1Для чего используется микро-ПКБ мини-компактный погрузчик?
Этот загрузчик предназначен для автоматического подачи микроразмерных ПКБ из журналов в производственную линию SMT. Он идеально подходит для небольших или узких ПКБ, используемых в таких продуктах, как светодиодные модули, устройства USB, датчики,и носимые устройства.
2Какие размеры ПКБ он поддерживает?
Типичные поддерживаемые размеры печатных плат варьируются от 30 × 30 мм до 150 × 200 мм. Настройки доступны для еще меньших или немного больших плат.
3Какие журналы используется?
Он использует стандартные или пользовательские журналы для печатных плат, чаще всего 355 × 320 × 563 мм, хотя для микропечатных плат могут быть установлены более мелкие журналы.
4Подходит ли он для производства на рабочем столе или в лаборатории?
Да. У него компактный отпечаток, что делает его идеальным для настольных линий SMT, пилотного производства, исследовательских лабораторий или небольших серий.
5Поддерживает ли он связь SMEMA?
Да, загрузчик совместим с SMEMA, что позволяет ему общаться с машинами SMT вверх и вниз по течению.
6Какие типы систем управления доступны?
В базовых моделях используются панели с кнопками нажатия с индикаторными огнями.
Усовершенствованные модели оснащены сенсорным интерфейсом HMI и управлением PLC для точной работы и диагностики ошибок.
7Нужна ли пневматическая мощность?
В этом случае требуется подача сжатого воздуха в размере 4 ‰ 6 кг/см2. В противном случае некоторые модели используют только электродвигатели.
8Какова высота конвейера?
Стандартная рабочая высота составляет 900 ± 20 мм, что соответствует большинству стандартов линий SMT.
9Какие элементы безопасности включены?
Дополнительные функции включают:
Сигнальная башня для указания состояния
Кнопка экстренного остановки
Антистатическая конструкция для ПХБ, чувствительных к ESD
Акрильные защитные крышки (необязательно)
10Он может работать с разными размерами журналов?
Да. Он может быть сконфигурирован для размещения различных высот журналов или количества слотов, включая пользовательские типы журналов для микропанель.
11Как обеспечивается выравнивание ПКБ?
Он использует фотоэлектрические датчики и проводники, чтобы гарантировать, что ПХБ будут толкаться и расположены точно на конвейере.
12Какой уход требуется?
Регулярно чистите конвейерные ремни
Проверка и затягивание движущихся частей
Проверьте функцию датчика и регулируйте выравнивание
При необходимости меняйте изношенные ремни или цилиндры
Периодически смазывать проводники и рельсы
13- Сколько времени требуется?
Стандартные модели: 3-5 рабочих дней
Специальные версии: 7-10 рабочих дней в зависимости от конфигурации
