Высокоточная стальная сетка Yamaha YV100 для производства ПКБ

Инспекционная машина Yamaha YV100 для стальной сетки - Что?
Наша компания работает уже 11 лет и будет вашим лучшим выбором с гарантированным качеством и быстрой доставкой.

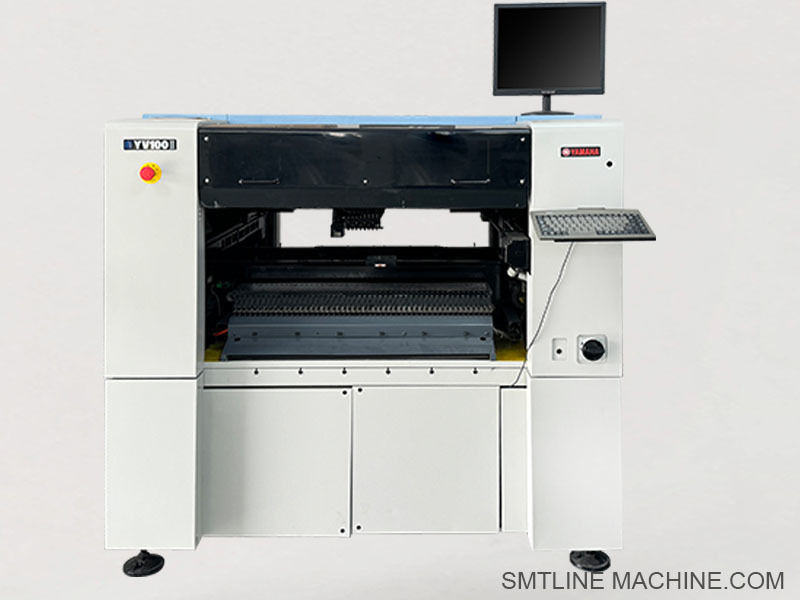

Yamaha YV100 Steel-Mesh (YV100X) Инспекция / Машина для подбора и размещения

Средняя скорость, high‑precision surface‐mount (SMT) placement and inspection unit—popularly known as the YV100 Steel Mesh Inspection Machine—combines rapid pick‑and‑place capabilities with onboard visual inspection using high‑resolution multi‑vision cameras.

Эта машина идеально подходит для производства средних партий и сложных электронных агрегатов, особенно там, где важна как скорость, так и точность.

Ключевые особенности

Среднескоростное размещение: до ~18000 компонентов/час (~0,2 сек на чип) и ~2,100 QFP/час (~1,7 сек на QFP)
исключительная точность: ±0,05 мм (50 мкм) точность размещения, ±0,03 мм (30 мкм) полная повторяемость
Система с двойным приводом: обеспечивает постоянное управление с высокой надежностью
Широкий ассортимент компонентов: от микро 0201 чипов до крупных 32 мм QFP/BGAs/CSPs
Видение высокого разрешения: использует две мультивизионные камеры для проверки подбора компонентов, выравнивания и проверки сварного шарика
Поддержка специальных сосудов: конструкция летающей сосуды Yamaha сокращает время бездействия, идеально подходит для необычных или чувствительных компонентов.
Интеграция SMT: совместима со стандартными питателями 8 56 мм, подносом, палочкой, оптовыми форматами; взаимодействует с протоколами SMEMA

Технические спецификации

Устройство обработки ПКЖ: от 50 × 50 мм до 460 × 335 мм (некоторые источники указывают ширину до 445 мм)
Толщина доски: 0,4 - 3,0 мм ([Shenzhen CN Technology Co. Ltd..][1])
Точность: ±0,1 мм для частей микросхем; ±0,08 мм для пучков QFP/BGA
Скорость: ~ 18000 CPH для небольших компонентов; ~ 2100 CPH для больших QFP
Поддержка кормильца: до 100 ленточных кормильцев и ~ 80 кормильцев подносов
Мощность: 3-фазный 220 ‰ 240 ‰ 380 ‰ 400 V, ~ 4 кВА ([Shenzhen CN Technology Co. Ltd..][1])
Размеры: приблизительно 1,65 × 1,40 × 1,85 м; вес ~ 1,4 ∼ 1,6 тонны
Давление воздуха: 0,55 МПа для пневматических систем

Заявления

Идеально подходит для производства небольших и средних партий, высокоточной электроники и производства высокой смеси, включая такие отрасли, как автомобильная промышленность, медицинские устройства, потребительская электроника,и промышленные системы управления.

Преимущества

Многофункциональность: подходит для ленты, подноса, палочки и расфасовки
Встроенная инспекция: Камеры многовизия для проверки компонентов и обнаружения дефектов
Высокая эффективность: модульная конструкция и непрерывное направление сосудов
Легкость использования: простой интерфейс, прочная литая рама для легкого обслуживания

Механические части и аксессуары

Временные/конвейерные ремни (например, ремень Yamaha YV100)
Главы конвейерных датчиков для обнаружения присутствия ПКБ
Установки для ноздрей / прут для ноздрей, такие как KV8‐M7760‐00X (Nozzle 76A) и KV8‐M71S0‐50X (сосудистый прут) ([Alibaba][3])
Серво- и осистые двигатели (X/Z) типа 90K55 серии для YV100II/X

Электрические и вакуумные компоненты

Вакуумные соленоидные клапаны и паровые клапаны, используемые для привода сосудов и голов&x20;
Камеры CCD Multi‐Vision (например, KV8‐M7310‐00X, KV8‐M73A0‐30X) для размещения и проверки

Воздушная и пневматическая система

Амортизаторы и цилиндры (например, KG7‐M9165‐00X / KG7‐M9166‐00X для Yamaha YV100II)
Фильтр воздуха / соленоидные клапаны для вакуумного и пневматического управления

Структурные и движущиеся части

Протяжные цепи / кабельные цепи для защиты кабеля
Завесы, пружины и регуляторы, такие как KL3‐M1348‐10X и K93‐M1388‐00X, используемые в техническом обслуживании.
Амортизаторы цилиндров (например, KG7‐M9166‐00X, K40‐M7133‐00X) для гладкого движения головы ([SMT запасные части поставщик]".

Комплекты обслуживания и расходные материалы

элементы фильтра, блоки очистителя и керамические вакуумные фильтры для проверки и обслуживания вакуумных голов&x20;
Части вала / рукава, такие как KV8-M712S-A0X / KV8-M713S-A0X, используемые в комплектациях оси X/Y/Z

Резюме общих номеров частей

Ремни: Yamaha YV100 временные/конвейерные ремни
Датчики: головки датчиков конвейеров (специфические для модели)
Дзюзели / стержни: KV8‐M7760‐00X (дзюзель 76A), KV8‐M71S0‐50X всасывающий стержень ([Alibaba][3])
Вакуумные клапаны и соленоиды: KV7‐M7171‐10X и т.д.
Камеры: KV8‐M7310‐00X, KV8‐M73A0‐30X Камеры CCD
Цилиндры и демперы: KG7-M9165‐00X, KG7-M9166‐00X

Соответствующие номера деталей

Насосы и части всасывающих устройств

KV8-M7760-00X ️ Ноздри 76A (общего назначения)
KV8-M7710-00X
KV8-M7730-00X
KV8-M71S0-50X
KV8-M71S0-A0X
KV8-M8870-00X

Системы зрения / камеры

KV8-M7310-00X CCD камера объективный блок
KV8-M73A0-30X
KHJ-MC10U-00 ¢ Устройство освещения для системы зрения

Компоненты движения и привода

K87-M9155-H0X YV100II Двигатель X-оси
KH1-M9161-00X Z-осевой двигатель
KHJ-M9266-00X ?? Двигатель питающего банка (пневматический приводной механизм)
K87-M9195-00X ️ Ремень для передвижения головы

Воздушные/пневматические части

K46-M8527-COX ️ Воздушный фильтр для вакуумного агрегата
K46-M8527-10X ️ Вакуумный генератор (для всасывания на сосудах)
KG7-M9166-00X ️ цилиндр-амортизатор для головы YV100
KHJ-M9165-00X

Электрические и сенсорные компоненты

KV7-M91K3-00X ️ Встроенный фотодатчик
K46-M8591-00X
KV7-M7171-10X
K46-M8527-10X Статический фильтрующий элемент для вакуумного насоса

Рама и механические

K46-M114B-00X
KHJ-M1388-00X Пролетный натягиватель
KL3-M1348-10X
K46-M7133-00X

Части для кормов / журналов

KHJ-MC400-000 Пропускная установка интерфейса питателя
KHJ-MD100-00 ️ База поддержки журналов
K87-M91D0-H0X

Этот список включает часто запрашиваемые детали для технического обслуживания, модернизации и замены на машинах Yamaha YV100/X/XG/II.

Руководство по часто задаваемым вопросам Yamaha YV100 стальная сетка инспекционная машина

1Для чего используется стальная сетка YV100?

Эта машина в основном является системой с интегрированной визуальной инспекцией. Она помещает поверхностные компоненты на печатные платы и проверяет выравнивание пасты для сварки, положение компонента,и регистрация стальной сетки (штанцевой).

2Может ли эта машина обрабатывать большие и маленькие компоненты?

Да, он может размещать широкий спектр компонентов от 0201 чипов до 32 мм QFP, BGA и CSP, благодаря своей мультивизионной системе и точным сосудам.

3Какова скорость размещения?

Типичная скорость размещения:

~18000 CPH (Чипы в час) для стандартных компонентов
~ 2,100 CPH для тонкозвуковых QFP или сложных IC

4Какие виды инспекций поддерживаются?

Выравнивание пасты и штемпеля (стальной сетки)
Наличие/отсутствие компонента
Доверенное признание
Проверка ориентации и позиции с помощью камер многоразового зрения

5Поддерживает ли он связь SMEMA?

Да. Серия YV100 полностью совместима с SMEMA и может общаться с конвейерами вверх/вниз по течению, погрузчиками или системами AOI.

6Может ли он использовать разные типы кормильцев?

Да, он поддерживает:

Пищевые ленты (8 56 мм)
Кормильщики подносов
Питальщики
Питальщики для сыпучих компонентов
Он также поддерживает электрические и пневматические питатели Yamaha.

7Какие размеры ПКБ он может выдержать?

Он обрабатывает ПХБ от 50 × 50 мм до 460 × 335 мм, с диапазоном толщины доски 0,4 - 3,0 мм.

8Какова точность размещения?

Точность размещения для фишек ±0,05 мм
±0,03 мм повторяемость для высокоточной установки

9Требуется ли обучение оператора?

Да, операторы должны быть обучены:

Программирование ПКЖ (картографирование компонентов, фидуциальная настройка)
Замена сопла
Калибровка питающего устройства
Обычное обслуживание (очистка фильтров, проверка сопла)

10Какие основные задачи по техническому обслуживанию?

Регулярно чистите и проверяйте насадки и фильтры
Заменяйте изношенные ремни и вакуумные части
Проверить выравнивание и калибровку зрения
Очистить датчики и провести испытания по оси Z

11Какие чаще всего используются запасные части?

Нозли (например, 71A, 76A)
Отсосные стержни
Вакуумные клапаны
Ремни временного регулирования
Камеры CCD и комплекты линз
Фотодатчики и электродинамические клапаны

12Поддерживает ли он MES или прослеживаемость штрих-кодов?

Некоторые модели поддерживают сканирование штрих-кодов и интеграцию прослеживаемости с системами MES (требует дополнительных модулей или интерфейсов).
