Прецизионный питатель Samsung CWEF-YE8-V7 для эффективного монтажа компонентов

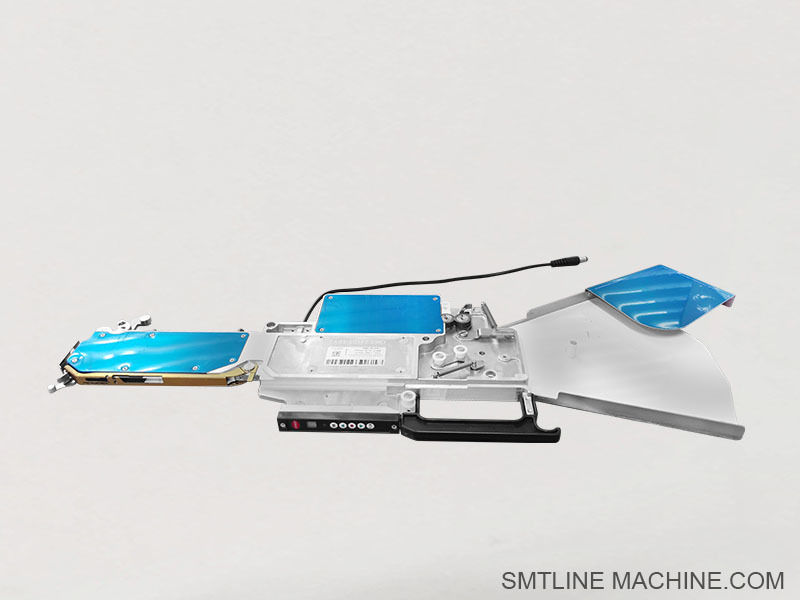

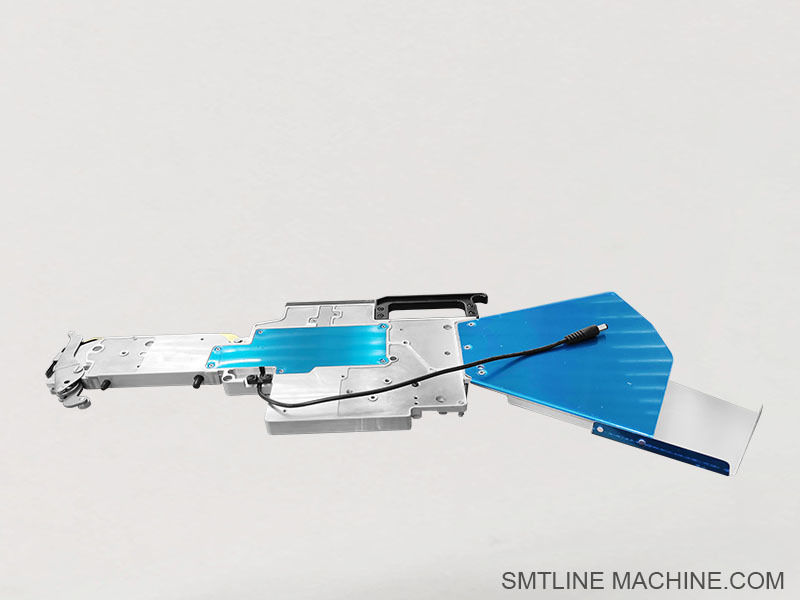

Samsung feeder CWEF-YE8-V7

Введение в продукт – Samsung CWEF-YE8-V7 Feeder

Samsung CWEF-YE8-V7 – это высокопроизводительный электрический питатель на 8 мм, предназначенный для бесшовной интеграции с машинами SMT Samsung/Hanwha (такими как серии SM/CP/SE). Этот интеллектуальный питатель надежно подает ленточные катушки для чип-резисторов, конденсаторов и небольших пассивных компонентов во время высокоскоростной сборки SMT.

Основные характеристики

Электрическая система привода обеспечивает точную подачу с регулируемыми настройками шага – пневматический воздух не требуется
Совместимость с лентой 8 мм, стандартный формат для широко используемых чип-компонентов
Совместимость с SME/SM/CP/Hanwha, широко поддерживается в экосистемах платформ Samsung pick-and-place
Надежная интеграция энкодера и датчиков, предотвращающая неправильную подачу ленты и повышающая точность захвата компонентов
Компактная и прочная конструкция, предназначенная для установки в плотно упакованные банки питателей и поддержки быстрой смены

Типичные характеристики

Ширина ленты: 8 мм (стандартная)
Привод питателя: Электродвигатель со встроенным микроконтроллером
Интерфейс: Разъем Samsung/Hanwha SM/CP-типа
Конфигурация контактов: Обычно доступны 4- или 5-контактные версии
Монтаж: Совместим со стандартными кассетными стойками ECM в линиях Samsung / Hanwha

Применение

Используется в сборке поверхностного монтажа Samsung / Hanwha для больших объемов и точного размещения
Идеально подходит для обработки чип-компонентов (0805, 0603, 1206) и небольших пассивных компонентов
Поддерживает высокопроизводительные производственные циклы с частой сменой питателей благодаря конструкции быстрой загрузки/выгрузки

Совместимость и варианты покупки

Часто продается подержанным или восстановленным через поставщиков запчастей SMT, протестирован с гарантией
Доступны различные варианты: 4-контактные / 5-контактные стили разъемов, некоторые с обновленной логикой управления V7
Обычно хранится в конфигурациях 8 мм CP40, SM-серии и лотковой подачи

Сопутствующие аксессуары – Samsung CWEF-YE8-V7 Feeder

1. Запасные части питателя

Крышка питателя / Крышка
Используется для надежного удержания несущей ленты и предотвращения спутывания или подъема.

Направляющая ленты / Направляющая пластина
Обеспечивает плавную и точную подачу ленты 8 мм во время высокоскоростной работы.

Узел толкателя / Толкатель ленты
Поддерживает надлежащее давление и выравнивание покровной ленты во время подачи.

Датчик ленты / Конечный датчик
Определяет наличие или конец ленты; обеспечивает точное обнаружение захвата компонента.

2. Приводные и механические части

Двигатель питателя / Узел шагового двигателя
Приводит в действие внутренний механизм подачи (электрические питатели используют встроенные двигатели).

Набор шестерен / Коробка передач
Передает крутящий момент от двигателя к звездочкам питателя; может изнашиваться со временем.

Вал питателя / Узел штифтового ролика
Помогает вращать или стабилизировать катушку ленты во время работы.

Фиксирующая ручка / Фиксирующий зажим
Используется для крепления питателя к банку питателя или слоту на машине pick-and-place.

3. Электрические компоненты

Плата питателя (плата управления)
Управляет логикой двигателя и взаимодействует с интерфейсом машины SMT.

Кабель питателя / Жгут разъемов
Подключает питатель к управляющему сигналу и источнику питания (обычно 4- или 5-контактный в зависимости от модели).

Плата датчика питателя
Дополнительно для контроля движения ленты, положения покровной ленты или обнаружения ошибок.

4. Инструменты для калибровки и обслуживания питателя

Калибровочный шаблон / Приспособление для питателя
Используется для тестирования и калибровки электрических питателей вне машины SMT.

Перемотчик ленты / Катушка для сбора ленты
Собирает покровную ленту во время подачи, чтобы предотвратить помехи или спутывание.

Набор для очистки / Смазочные материалы
Для обслуживания механических частей, таких как ролики, шестерни и направляющие.

5. Стойка для питателя / Хранение

Тележка для хранения питателей
Передвижная тележка для организации и хранения нескольких питателей.

Стойка для питателя (ESD-безопасная)
Антистатический держатель питателя для операций загрузки и выгрузки.

Сопутствующие номера деталей – Samsung CWEF-YE8-V7 Feeder

1. Механические компоненты

J66021001A – Направляющая ленты
J66011003A – Узел толкателя покровной ленты
J70613008A – Фиксирующий штифт / Фиксирующая ручка
J66031011A – Узел верхней крышки
J66031017A – Боковая крышка

2. Приводные и электрические компоненты

J90551427A – Узел двигателя питателя
J90651417A – Блок коробки передач
J91751403A – Шкив двигателя / Муфта
J67031002A – Плата датчика ленты
J90851407A – Главная плата управления питателем
J66011002A – Кабель сигнала питателя / Разъем

3. Инструменты для калибровки и обслуживания

J13013001A – Калибровочный шаблон / Тестовое приспособление для питателя
J67021010A – Узел датчика конца ленты
J66031013A – Крепежный кронштейн направляющей ленты
J13014004A – Катушка перемотчика покровной ленты

4. Дополнительные и общие аксессуары

J13012003A – Стойка для хранения питателя (ESD-безопасная)
J25052013A – Двигатель перемотки покровной ленты
J66031022A – Пружинная пластина (компрессионный кронштейн)
J67041001A – Датчик энкодера для движения ленты

Руководство по часто задаваемым вопросам – Электрический питатель Samsung CWEF-YE8-V7

1. Для чего используется питатель CWEF-YE8-V7?

Это электрический питатель на 8 мм, используемый для подачи компонентов поверхностного монтажа (обычно 0402, 0603, 0805 и т. д.) из ленточных катушек в машины pick-and-place Samsung/Hanwha, такие как серии SM, CP и DECAN.

2. С какими машинами он совместим?

CWEF-YE8-V7 совместим с различными платформами SMT Samsung/Hanwha, включая:

SM320, SM421, SM471, SM482
CP40, CP45, CP60
DECAN S1/S2 и серии SME
Проверьте спецификации банка питателей вашей модели, чтобы обеспечить совместимость (4- или 5-контактные версии).

3. Он электрический или пневматический?

Он имеет электрический привод, используя встроенный двигатель и плату управления. Сжатый воздух не требуется, в отличие от старых пневматических питателей.

4. Какие размеры компонентов он поддерживает?

Он поддерживает стандартную ленту 8 мм, которая обычно используется для небольших пассивных компонентов, таких как:

Резисторы и конденсаторы 0402, 0603, 0805
Небольшие микросхемы или светодиоды в тисненной или бумажной ленте 8 мм

5. Как питается и управляется питатель?

Питатель подключается к машине через 4- или 5-контактный электрический интерфейс и управляется программным обеспечением машины SMT.

6. Каковы распространенные симптомы неисправности?

Замятие или неправильная подача ленты
Двигатель не продвигает ленту
Отсутствие отклика или распознавания со стороны машины
Покровная лента не отслаивается должным образом

Это может указывать на проблемы с двигателем, датчиком, платой или механическим смещением.

7. Какие распространенные заменяемые детали?

Направляющая ленты (J66021001A)
Узел двигателя (J90551427A)
Коробка передач (J90651417A)
Плата датчика ленты (J67031002A)
Толкатель покровной ленты (J66011003A)

8. Как обслуживается питатель?

Регулярно очищайте тракт ленты, чтобы избежать накопления
Проверяйте работу шестерен и двигателя во время простоя
Немедленно заменяйте изношенные или смещенные детали
Используйте калибровочный шаблон для проверки движения питателя в автономном режиме

9. Поддерживает ли он перемотку покровной ленты?

Да. Он может быть оснащен катушкой перемотки покровной ленты (например, J13014004A), которая помогает аккуратно управлять отходами ленты во время производства.

10. Как я могу определить версию или тип разъема?

Проверьте этикетку или задний разъем:

4-контактная версия: совместимость со старыми машинами
5-контактная версия: более новые модели или улучшенные системы обратной связи
Также ищите версию прошивки или маркировку «V7».
