Высокоточный питатель Samsung CWEF-YE32-V8 для эффективной установки компонентов

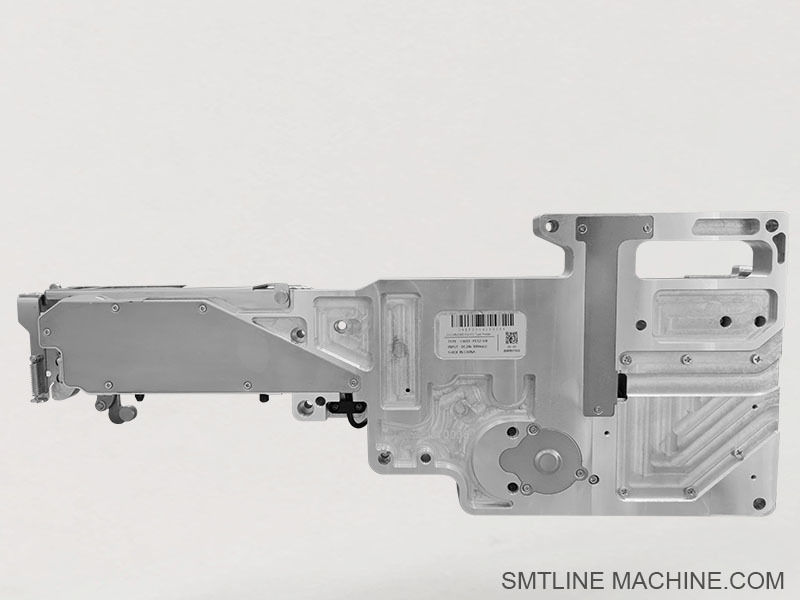

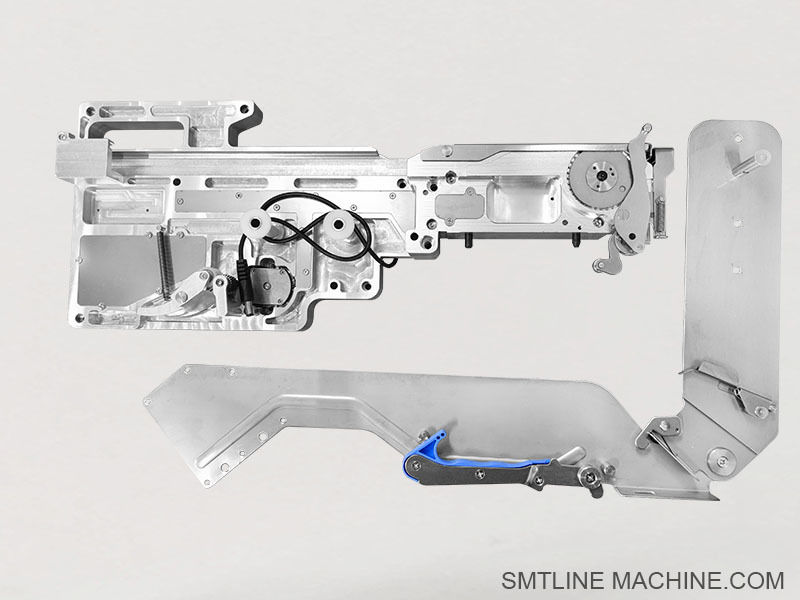

Samsung Feeder CWEF-YE32-V8

Введение продукта Samsung CWEF-YE32-V8 Feeder

Надежная версия 32 мм интеллектуального электрического питателя Samsung, предназначенного для быстрых производственных линий SMT с высокой смесью, использующих платформы Samsung / Hanwha (серия SM, CP, DECAN, SME).

Ключевые особенности

Работа на электрическом приводе, исключающая потребности в сжатом воздухе
Ручки 32 мм ленты, идеально подходит для больших пассивных компонентов и небольших IC
Совместимые с интерфейсами соединителей на 4 или 5 булав, в зависимости от генерации машины
Встроенный двигатель, кодер и сенсорная логика, позволяющая точное питание и обнаружение ошибок
Поддерживает быстрые обмены кормильцами и высокоплотные кормильские банки

Типичные спецификации

Ширина ленты: 32 мм (стандарты для одной полосы)
Система привода: Внутренний двигатель + ПКБ управления (фирм-программ V8)
Установка: совместима с питательными банками Samsung/Hanwha для машин SM/CP/SME/DECAN
Особенности: передняя лента, обнаружение присутствия конца/ленты, моторная обратная связь, опциональная лента для намотки

Заявления

Используется для питания средних и больших компонентов (индукторов чипов, конденсаторов, разъемов, малых ИС) в высокопроизводительных линиях SMT на таких платформах, как:

SM421, SM471, SM482
Серия CP: CP40 / CP45 / CP60
DECAN S1/S2
Электрические линии питания серии SME

Типичное обслуживание и связанные с ним принадлежности

Ключевые запасные части, часто используемые с аналогичными электрокормильцами Samsung, включают:

Рельсы-направляющие
Накладыватели и катушки
Сборки двигателя и коробки передач
Печатная плата датчика и кодирующая плата
Сборки датчиков на конце ленты
Калибровочные механизмы для испытаний выравнивания

Сопутствующие аксессуары Samsung CWEF-YE32-V8 Feeder

1. Механические компоненты

Сборка рельсов с лентой-гидом
Обеспечивает плавное подача 32 мм ленты и точное расположение компонентов.

Покрытие ленты толкатель
Поднимает и отделяет ленту от носителя, чтобы показать компоненты для сбора.

Верхняя крышка пластинки / сборка зажима
Удерживает ленту на месте, чтобы избежать ошибок.

Ключик блокировки / Кнопка блокировки питателя
Закрепляет питатель в слот банка питания во время работы машины.

Боковая крышка питающего устройства
Защищает внутренние компоненты и корпус двигателя от повреждений или обломков.

2. Драйв и электронные компоненты

Сборка шагового двигателя
Управляет внутренним механизмом питателя, чтобы точно продвигать ленту.

Коробка передач / приводная установка
Передает крутящий момент от двигателя к механизму ленточного питания.

ПКБ главного управления
Управляет управлением двигателем, связью и входом/выходом датчика.

Катастрофическая панель датчиков (присутствие и конечный датчик)
Определяет наличие ленты и предупреждает, когда катушка закончена или неправильно выровнена.

Сигнальный кабель питания (4- или 5-конечный)
Предоставляет сигналы питания и управления от машины для подбора и размещения к кормильцу.

3. Инструменты калибровки и обслуживания

Калибровочная установка питателя / испытательная установка
Позволяет проводить испытания, регулировку и проверку производительности питателя вне машины.

Сверток с лентой
Собирает отходы покрывающей ленты для чистого и эффективного использования.

Пролетная пластина / сжатие
Применяет давление, чтобы поддерживать выровненность ленты во время кормления.

Подвеска для поддержания ленты
Обеспечивает жесткость и точность в пути ленты.

4Хранение и обработка

Раковина / корзина для хранилищ питателей
Используется для организации и безопасного хранения нескольких кормов, когда они не используются.

Поднос для питания
Помогает в организованной погрузке/разгрузке во время смены.

Эти аксессуары необходимы для бесперебойной работы, выравнивания и обслуживания электрического питателя CWEF-YE32-V8 32 мм и обычно используются в других ширинах электрического питателя Samsung (8 мм),12 мм, 24 мм и т.д.).

Соответствующие номера деталей Samsung CWEF-YE32-V8 Electric Feeder

1. Механические компоненты

2. Электрические компоненты / приводы

3. Инструменты калибровки / обслуживания

Эти части являются либо прямыми заменными, либо совместимыми компонентами, обычно используемыми в электрических питателях серии Samsung/Hanwha SME, включая CWEF-YE32-V8.

Руководство по часто задаваемым вопросам Samsung CWEF-YE32-V8 Electric Feeder

1Для чего используется CWEF-YE32-V8?

CWEF-YE32-V8 представляет собой 32 мм интеллектуальный электрический питатель, используемый для подачи средних и больших поверхностных компонентов (например, разъемов, интегральных схем, силовых модулей) из носительной ленты в SMT-машины, такие как SM,ПП, DECAN и серии МСП.

2С какими SMT машинами он совместим?

Работает с машинами Samsung/Hanwha, поддерживающими электрические питатели, в том числе:

Серия SM: SM421, SM471, SM482
Серия CP: CP45, CP60
Серия DECAN: S1, S2
Серия МСП: кормовые банки с 4-прицепной или 5-прицепной поддержкой (проверьте версию разъема)

3В чем главная разница между версиями V8 и V7?

Версия V8 включает улучшенную внутреннюю прошивку, более быстрые циклы питания, более надежную производительность двигателя и лучшую совместимость с более новыми системами DECAN / SME.

4Электрический или пневматический?

Он полностью электрический, что означает, что он работает с помощью встроенного двигателя и контроллера PCB, без необходимости сжатого воздуха.

5Какой размер компонентов или ленты он поддерживает?

Ширина ленты: 32 мм
Подходит для более крупных электронных компонентов, таких как:

Крупные ИС
Модули RF
Коннекторы
Силовые полупроводники

6. Какие проблемы встречаются чаще всего и как их устранить?

7Какие детали чаще всего заменяются?

Сборка двигателя J90551427A
Коробка передач J90651417A
Печатная пластина датчика J67031002A
Рельсы с лентой-направляющей ¥ J66021001A
Нажимная лента для покрытия ¥ J66011003A
Контрольный ПКБ ¥ J90851407A

8Как мне калибровать или протестировать питатель?

Используйте калибровочный механизм питания (например, J13013001A) для проверки прогресса питания, выравнивания и обнаружения ошибок за пределами машины SMT.

9Поддерживает ли она перемотку ленты?

Да, он может быть оснащен лентой с перевертывающей катушкой (например, J13014004A) для управления отходами ленты при эксплуатации.

10Как часто я должен поддерживать его?

Массовое использование: очищать и проверять каждые 1-2 недели
Сильное использование: проверяйте после каждого барабана или смены
Ежеквартально: в зависимости от нагрузки заменяют двигатель или изношенные механические части
