1009 Вместимость пневматического питателя Samsung 08 мм, легкий вес 0,79 кг, для плавной работы

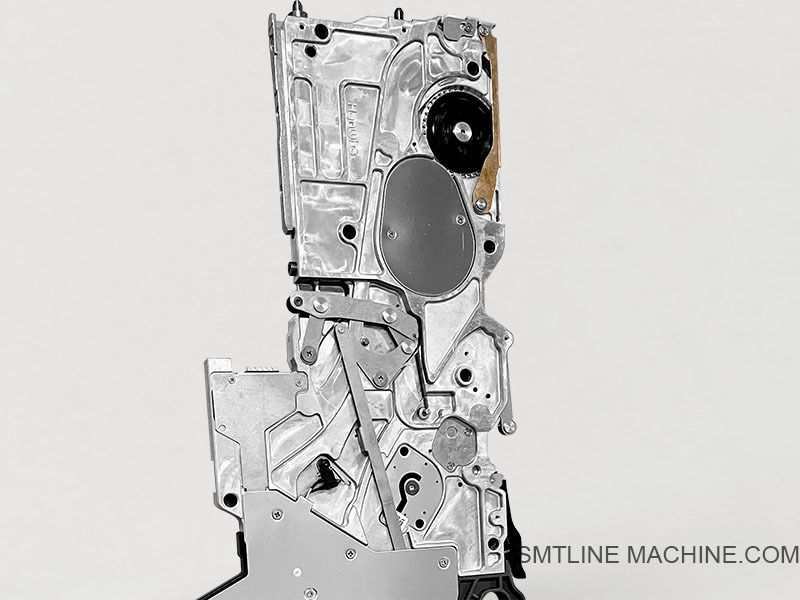

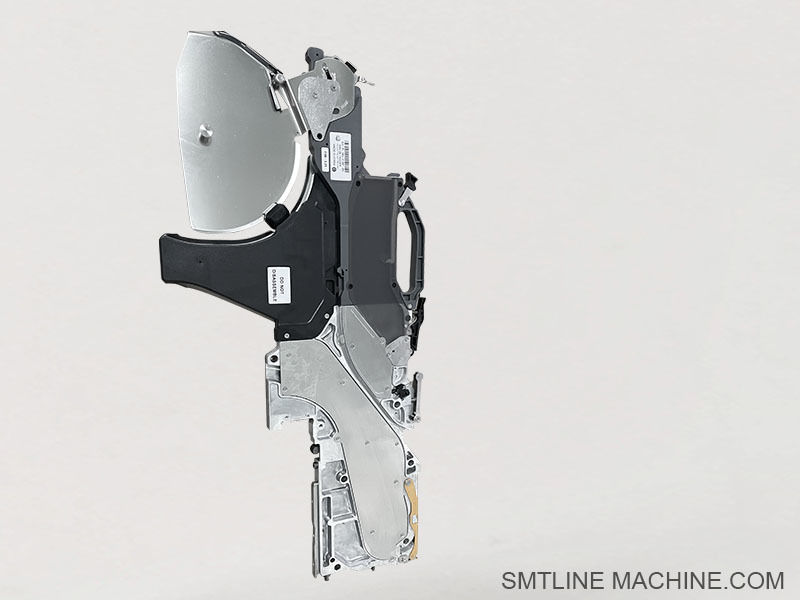

Пневматический питатель Samsung 08 мм

Введение в продукт – Пневматический питатель Samsung 8 мм

Пневматический питатель Samsung 8 мм – это стандартный ленточный питатель, предназначенный для использования с машинами Samsung SMT для установки компонентов, в частности, с ранними моделями, такими как CP40, CP45, CP60. Он работает с использованием сжатого воздуха для продвижения лент с компонентами и обычно используется для пассивных компонентов в формате 8-мм рельефной или бумажной ленты.

Основные характеристики

Пневматическая приводная система: использует давление воздуха для индексации ленты, исключая механические детали двигателя.
Совместим с лентой шириной 8 мм, идеально подходит для подачи резисторов, конденсаторов и небольших микросхем.
Работает с сериями Samsung CP (CP40/CP45/CP60) и другими пневматически совместимыми моделями.
Разработан для высокоскоростной подачи с последовательным выравниванием.
Легко загружать и выгружать катушки с лентой для быстрой замены.

Типичные характеристики

Ширина ленты: 8 мм (однополосная)
Тип привода: Пневматический (механизм воздушного цилиндра)
Скорость подачи: Высокоскоростная индексация для массового производства
Монтаж: Стандартные слоты для блока питателей для серии CP
Типы компонентов: 0402, 0603, 0805, небольшие светодиоды и микросхемы

Применение

Используется в линиях массового производства SMT для подачи распространенных чип-компонентов.
Идеально подходит для машин Samsung первого поколения, которые не поддерживают электрические питатели.
Широко используется в таких отраслях, как потребительская электроника, автомобилестроение, светодиоды и телекоммуникации.

Дополнительные аксессуары

Механизм толкателя покровной ленты
Направляющая ленты и пружинные узлы
Соединители воздушных трубок и адаптеры блока питателей
Калибровочные и испытательные приспособления для настроек питателей CP

Сопутствующие аксессуары – Пневматический питатель Samsung 8 мм

1. Механические компоненты

Направляющая ленты
Направляет ленту с компонентами в траекторию питателя.
Идентификатор детали: Часто специфичен для питателя – проверьте совместимость с серией CP8

Сепаратор/толкатель покровной ленты
Поднимает и отделяет покровную ленту, чтобы компоненты были открыты для захвата.

Базовая пластина/корпус питателя
Конструктивная опора, которая удерживает ленточный механизм и воздушный цилиндр.

Фиксирующий штифт/зажимной узел питателя
Закрепляет питатель в направляющей блока питателей на машине SMT.

Пружина зажима ленты/пружина натяжения
Поддерживает надлежащее натяжение ленты и предотвращает ее смещение.

2. Пневматические компоненты

Воздушный цилиндр
Приводит в действие механизм продвижения ленты.
Обычно небольшой цилиндр двойного или одинарного действия, специфичный для модели питателя

Электромагнитный клапан (для некоторых типов блоков)
Управляет подачей воздуха в отдельные питатели (внешний по отношению к блоку питателя).

Соединитель/фитинг воздушной трубки
Стандартные фитинги для подключения сжатого воздуха.

Глушитель выхлопа
Снижает шум от выпуска воздуха и защищает цилиндр.

3. Инструменты для тестирования и обслуживания

Калибровочное приспособление питателя (для серии CP)
Используется для внемашинного тестирования продвижения ленты и выравнивания хода.

Инструмент для зажима пружин
Помогает при безопасной замене внутренних пружин питателя.

Регулятор давления воздуха
Контролирует входящее давление воздуха в соответствии со спецификациями питателя (обычно 0,4–0,6 МПа).

4. Разные аксессуары

Стойка для хранения питателей
ESD-безопасная тележка или полка для хранения питателей для организации питателей во время простоя.

Адаптер держателя катушки
Для надежного крепления катушек с лентой на питателе.

Перемотчик отходов ленты (опционально, если поддерживается)
Механизм для сматывания и сбора отработанной покровной ленты во время подачи.

Сопутствующие номера деталей – Пневматический питатель Samsung 8 мм

1. Механические компоненты

2. Пневматические компоненты

3. Калибровка и инструменты

4. Разные аксессуары

Примечание: Точный номер детали может незначительно отличаться в зависимости от поколения и партии вашего питателя серии CP (например, CP45, CP40L, CP60). Всегда проверяйте этикетку на корпусе питателя для полной совместимости.

Руководство по часто задаваемым вопросам – Пневматический питатель Samsung 8 мм

1. Для чего используется пневматический питатель Samsung 8 мм?

Он предназначен для подачи 8-мм ленты-носителя, содержащей компоненты для поверхностного монтажа (например, резисторы 0402, 0603, 0805, конденсаторы, небольшие микросхемы) в машины Samsung серии CP SMT, используя сжатый воздух для продвижения ленты.

2. С какими машинами SMT он совместим?

Этот питатель совместим со следующими моделями:

Samsung CP40, CP45, CP60
Некоторые варианты CP45FV и CP40L

Эти машины требуют питателей пневматического типа, а не электрических.

3. Как это работает?

Питатель использует цилиндр, приводимый в действие сжатым воздухом, для индексации ленты вперед. Лента продвигается на один шаг за цикл размещения, открывая следующий компонент для захвата головкой размещения.

4. Какое давление воздуха требуется для работы?

Типичное рабочее давление:
от 0,4 до 0,6 МПа (4–6 бар)
Слишком низкое = сбой подачи
Слишком высокое = смещение компонентов или повреждение ленты

5. Какие типы лент он поддерживает?

Ширина ленты: 8 мм
Типы лент: Рельефная пластиковая или бумажная лента
Типы компонентов: Чип-резисторы, конденсаторы, светодиоды, небольшие полупроводники

6. Какие распространенные проблемы и советы по устранению неполадок?

7. Какие детали обычно заменяются?

Воздушный цилиндр – J70541004A
Возвратная пружина – J90651007A
Направляющая ленты – J66021001A
Толкатель покровной ленты – J66011003A
Фиксирующая ручка/штифт – J70613008A
Соединители трубок – J70631015A

8. Как я могу протестировать питатель?

Используйте ручной тестовый блок питателя (например, J13014002A) или калибровочное приспособление (J13013001A), чтобы имитировать подачу без запуска полной машины SMT.

9. Поддерживает ли он перемотку покровной ленты?

Некоторые настройки позволяют использовать дополнительные катушки перемотки покровной ленты (например, J13014004A), но многие ранние пневматические питатели не поддерживают автоматическую перемотку.

10. Как часто следует проводить техническое обслуживание?

Ежедневно: Выдувайте пыль, проверяйте траекторию ленты
Еженедельно: Проверяйте наличие утечек воздуха, осматривайте пружины и движущиеся части
Ежемесячно: Смазывайте воздушный цилиндр, заменяйте изношенные детали
Ежеквартально: Полный осмотр и при необходимости капитальный ремонт
