Высокоточный пневматический питатель Samsung 12 мм для установки компонентов

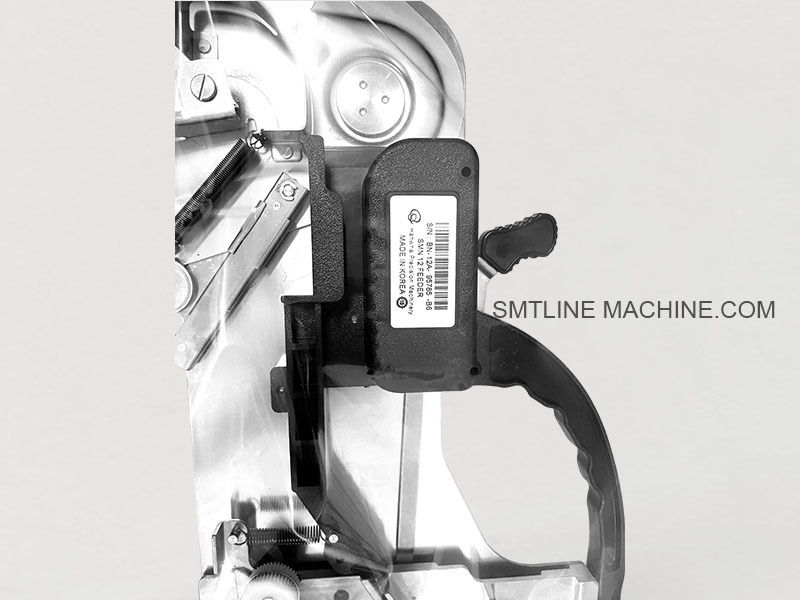

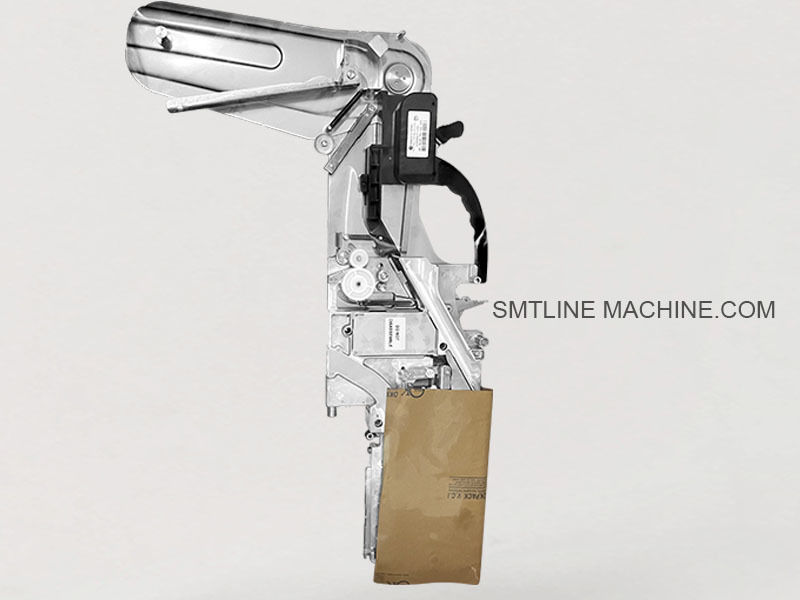

Пневматический питатель Samsung 12 мм

Введение продукта Samsung 12 мм пневматический питатель

Samsung 12mm Pneumatic Feeder является надежным, воздушным ленточным питателем, предназначенным для поставки компонентов для поверхностного монтажа от 12 мм лент-носителей на устройства Samsung SMT.Он широко используется на платформах старшего поколения, таких как CP40, CP45 и CP60, которые полагаются на технологию пневматического питания.

Ключевые особенности

Пневматическая работа: использует сжатый воздух для продвижения ленты
Совместима с 12 мм лентами-носителями, идеально подходит для питания больших пассивных компонентов, небольших ИС или силовых устройств
Подходит для раннего поколения машин Samsung CP-серии
Предлагает высокоскоростное индексацию и стабильное позиционирование компонентов
Прочная механическая конструкция с минимальными требованиями к обслуживанию

Спецификации

Ширина ленты: 12 мм
Тип привода: пневматический (механизм воздушного цилиндра)
Компонентная высота: регулируемая (обычно 4 мм, 8 мм или 12 мм шаг)
Источник питания: сжатый воздух (обычно 0,4 - 0,6 МПа)
Способ подачи: поэтапная индексация на воздухе.
Поддержка катушек: до 13 "/15" стандартных катушек

Заявления

Идеально подходит для поставок крупных компонентов, таких как:

Диоды и MOSFET
Конденсаторы электролитические
Малые реле
Компоненты чипов 1206 и 1210
Обычно используется в производственных средах SMT большого объема для:

Потребительская электроника
Автомобильные ПХБ
Светодиодные панели

Совместимость

Работает с пневматическими платформами Samsung, включая:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Серия CP60

Сопутствующие аксессуары Samsung 12mm Pneumatic Feeder

1. Механические компоненты

Рельс-направляющая лента (рельс-направляющая лента / рельс-носитель)
Обеспечивает плавное и точное подача 12 мм ленты компонента.

Покрытие ленты толкатель / сепаратор
Поднимает и отделяет ленту накрытия, чтобы показать компоненты для подбора.

Верхняя крышка пластинки / зажима
Удерживает ленту на месте и не позволяет поднимать ее во время продвижения.

Ключ блокировки питающего устройства
Закрепляет питатель в отверстие питателя на машине (например, блокирующий замок или быстроотпускающий клин).

Поддержка катушки / вал катушки ленты
Удерживает компонентные катушки (обычно 13 или 15) в положении для разворачивания.

2. Пневматические компоненты

Воздушный цилиндр (направляющий двигатель)
Это обеспечивает линейное движение ленты, чтобы продвигать ее по шагу.

Ссылка на воздушный штанг / слайдер
Переводит движение из воздушного цилиндра в механизм продвижения ленты.

Возвращение весной
Перезагружает механизм слайдера после каждого удара.

Соединители воздушных труб / быстро подключаемые соединения
Разрешает подключение к подаче сжатого воздуха.

Приглушитель или глушитель (необязательно)
Уменьшает шум воздуха во время вентиляции.

3. Услуги по техническому обслуживанию и испытанию

Калибровочная установка питателя / устройство выравнивания
Используется для проверки и выравнивания питателей за пределами машины.

Ручная испытательная коробка
Обеспечивает ручное управление воздухом для испытаний питания вне машины.

Чистящие щетки для питания
Удаление пыли и мусора с направляющих рельсов и движущихся частей.

Раковина для хранения питающих элементов
Для организованного хранения нескольких кормов, когда они не используются.

Эти части необходимы для обеспечения:

Глянцевая лента питания
Правильное выравнивание
Надежная подборка компонентов
Легкая установка/удаление во время производства

Соответствующие номера деталей Samsung 12mm Pneumatic Feeder (англ.)

1. Механические компоненты

2. Пневматические компоненты

3. Инструменты для испытаний и обслуживания

Эти номера деталей охватывают наиболее часто заменяемые и обслуживаемые элементы в системе питания пневматической ленты Samsung длиной 12 мм, обеспечивая постоянную производительность в производстве SMT.

Руководство по часто задаваемым вопросам Samsung 12mm Pneumatic Feeder

1Для чего используется Samsung 12mm Pneumatic Feeder?

Он предназначен для подачи 12 мм широкой ленты-носителя, содержащей поверхностные компоненты, такие как более крупные резисторы, конденсаторы, небольшие IC,и устройства питания в SMT-машины Samsung CP-серии с использованием сжатого воздуха для продвижения ленты.

2Какие SMT-машины совместимы с этим питателем?

Совместима с пневматическими питательными платформами Samsung, включая:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Серия CP60

Эти модели используют пневматические питатели, а не электрические.

3Как работает кормильщик?

В подавляющем устройстве используется цилиндр сжатого воздуха, чтобы шаг за шагом проталкивать ленту вперед, открывая следующий компонент для подбора на кладке машины.

4Какое давление воздуха требуется?

Типичное рабочее давление составляет от 0,4 до 0,6 МПа (46 бар).

5Какие типы и размеры ленты он поддерживает?

Ширина ленты: 12 мм
Лента для компонентов: рельефная пластиковая или бумажная лента
Типичные компоненты: большие чип-резисторы (1206, 1210), диоды, небольшие реле, электролитические конденсаторы.

6. Какие проблемы встречаются чаще всего и какие советы по устранению неполадок?

7Какие детали обычно нуждаются в замене?

Воздушный баллон (J70541004A)
Возвратная пружина (J90651007A)
Рельсы для наведения ленты (J66021002A)
Нажимная лента для покрытия (J66011003A)
Ключик / ручка блокировки (J70613008A)
Коннекторы воздушных труб (J70631015A)

8Как я могу проверить или калибровать питатель?

Для моделирования циклов подачи пищи и проверки надлежащего продвижения ленты за пределами SMT-машины используется калибровочная установка питания (J13013001A) или ручная испытательная коробка (J13014002A).

9Поддерживает ли она перемотку ленты?

Необходимые катушки с реверсией ленты (например, J13014004A) могут быть доступны, но не являются стандартными для всех моделей.

10Какой график обслуживания рекомендуется?

Ежедневно: очищаем траекторию ленты, проверяем на наличие обломков
Еженедельно: проверяйте давление воздуха и шланги, проверяйте пружины и движущиеся части
Ежемесячно: при необходимости смазывайте цилиндр, заменяйте изношенные механические части
Ежеквартально: проводить полный осмотр и при необходимости перестраивать
