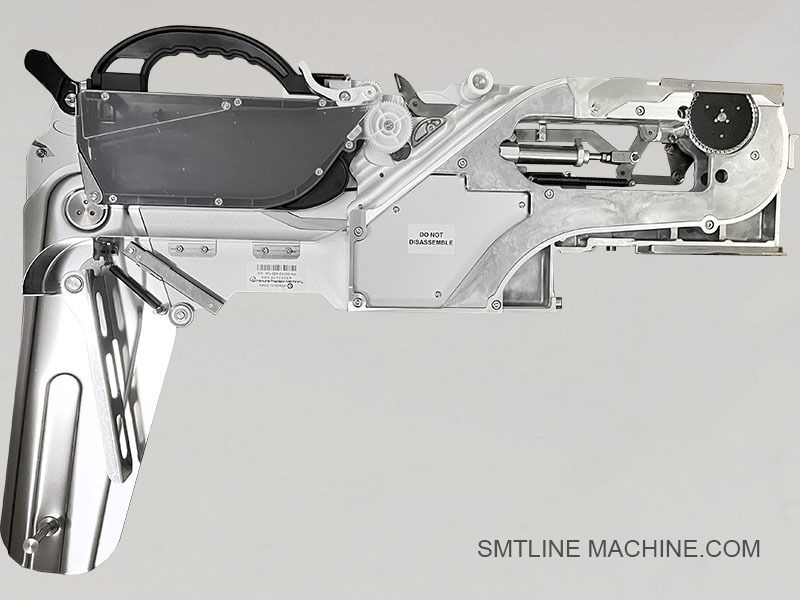

Samsung Пневматический питатель 32 мм

Пневматический питатель Samsung 32 мм

Введение в продукт – Пневматический питатель Samsung 32 мм

Пневматический питатель Samsung 32 мм – это прочный пневматический ленточный питатель, предназначенный для подачи больших и тяжелых электронных компонентов в автоматы поверхностного монтажа Samsung серии CP. Он использует сжатый воздух для управления механизмом индексации ленты, обеспечивая точную и высокоскоростную подачу для лент шириной 32 мм.

Основные характеристики

Пневматическое управление: использует сжатый воздух для пошагового продвижения ленты
Предназначен для больших SMD-компонентов, таких как:

Силовые интегральные схемы
Трансформаторы
Разъемы
Экранированные индукторы
Совместим с автоматами Samsung серии CP, включая CP40, CP45, CP60
Поддерживает быструю и стабильную подачу в условиях крупносерийного производства
Жесткая конструкция для долговечности и долговременной стабильности

Технические характеристики
Ширина ленты: 32 мм
Метод привода: Пневматический (механизм воздушного цилиндра)
Шаг подачи: Регулируемый (обычно шаги 8, 12 или 16 мм)
Источник питания: Требуется сжатый воздух (рекомендуется 0,4–0,6 МПа)
Совместимость с размером катушки: Стандартные катушки для лент 13” и 15”

Применение

Широко используется в таких отраслях, как:

Автомобильная электроника
Силовые модули
Печатные платы промышленного управления
Идеально подходит для установки больших компонентов, требующих более широкой ленты и стабильного усилия подачи

Совместимость

Полностью совместим с пневматическими платформами подачи Samsung серии CP:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Серия CP60

Сопутствующие аксессуары – Пневматический питатель Samsung 32 мм

1. Механические компоненты

Направляющая ленты 32 мм
Обеспечивает стабильное выравнивание широкой ленты во время подачи.
Помогает предотвратить перекос или смещение больших компонентов.

Узел сепаратора/толкателя защитной ленты
Отделяет и удерживает защитную ленту для обнажения компонентов.
Может быть больше и усилен для широких лент.

Верхняя прижимная пластина
Прижимает ленту с компонентами для плавного продвижения.

Фиксирующий штифт/ручка фиксации питателя
Механизм, который крепит питатель к направляющей питателя.

Вал/кронштейн держателя катушки
Надежно удерживает катушку ленты с компонентами 13” или 15” на месте.

2. Пневматические компоненты

Воздушный цилиндр большого диаметра
Обеспечивает ход подачи ленты для ленты шириной 32 мм.
Более прочный, чем версии 8 мм или 12 мм.

Воздушный толкатель/скользящая тяга
Соединяет движение цилиндра с шестерней продвижения ленты.

Возвратная пружина
Сбрасывает механизм после каждого такта подачи.

Фитинги воздушного шланга/соединители трубок
Быстроразъемные или резьбовые фитинги для подачи воздуха.

Глушитель выхлопа/шумоглушитель (опционально)
Уменьшает пневматический шум во время выпуска воздуха.

3. Инструменты для тестирования и обслуживания

Калибровочный шаблон питателя
Используется для проверки и регулировки действия подачи вне линии.

Ручной тестовый блок
Позволяет специалистам имитировать подачу со сжатым воздухом.

Стойка для хранения/тележка для питателя
Организует и безопасно хранит широкие питатели.

Щетки/инструменты для очистки
Используются для очистки пути ленты и внутренних механизмов.

Примечания

Многие аксессуары используются совместно с пневматическими питателями 24 мм и 44 мм, но немного различаются по размеру.
Все направляющие, воздушные цилиндры и кронштейны должны соответствовать типу рамы питателя 32 мм, чтобы обеспечить надлежащую работу.

Сопутствующие номера деталей – Пневматический питатель Samsung 32 мм (без таблицы)

Механические компоненты

J66021004A – Направляющая ленты 32 мм, для выравнивания и поддержки широкого пути ленты.
J66011005A – Узел толкателя защитной ленты, предназначен для подъема и отделения защитной ленты на лентах 32 мм.
J66031013A – Верхняя прижимная пластина, усилена для работы с давлением более широкой ленты.
J70613008A – Фиксирующий штифт или ручка фиксации питателя, для крепления питателя к станку.
J66031019A – Кронштейн вала катушки или держатель катушки, для поддержки катушек ленты с компонентами 13” или 15”.
J66031023A – Зажимная пружина или пластина натяжной пружины, поддерживает постоянное давление и выравнивание ленты.

Пневматические компоненты

J70541006A – Воздушный цилиндр (тип с большим диаметром), обеспечивает усилие для индексации тяжелой ленты 32 мм.
J70631011A – Воздушный толкатель или скользящая тяга, соединяет цилиндр с механизмом продвижения ленты.
J90651008A – Возвратная пружина (сверхпрочная), используется для сброса ползуна питателя после каждого цикла.
J70631015A – Соединитель воздушной трубки, быстроразъемный или быстроподключаемый тип для пневматических линий.
J70631012A – Монтажный кронштейн цилиндра, удерживает воздушный цилиндр в нужном положении внутри питателя.

Инструменты для тестирования и обслуживания

J13013001A – Калибровочный шаблон питателя, для тестирования и выравнивания питателя вне станка.
J13014002A – Ручной тестовый блок питателя, имитирует подачу воздуха вручную для функциональных проверок.
J13012003A – Стойка для хранения или тележка для питателя, для безопасной организации питателя.
J13014004A – Узел перемотки защитной ленты, дополнительное устройство для сбора использованной защитной ленты.

Руководство по часто задаваемым вопросам – Пневматический питатель Samsung 32 мм

1. Для чего используется пневматический питатель Samsung 32 мм?

Пневматический питатель Samsung 32 мм используется для подачи больших компонентов поверхностного монтажа, таких как силовые ИС, реле, разъемы и экранированные индукторы, установленные на ленте шириной 32 мм, в автоматы поверхностного монтажа Samsung серии CP.

2. С какими автоматами он совместим?

Этот питатель совместим со следующими автоматами установки компонентов Samsung, использующими пневматические питатели:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
Серия CP60

3. Как работает питатель?

Он использует цилиндр, приводимый в действие сжатым воздухом, для продвижения ленты с компонентами шаг за шагом. Воздушный цилиндр перемещает толкатель, который приводит в движение шестерню продвижения ленты, открывая следующий компонент для захвата.

4. Какое давление воздуха требуется?

Рекомендуемое рабочее давление составляет от 0,4 до 0,6 МПа (4–6 бар).
Низкое давление может привести к неполной подаче; высокое давление может привести к механическому износу или разрыву ленты.

5. Какие типы лент и компонентов он может обрабатывать?

Ширина ленты: 32 мм
Типы компонентов:

Силовые полупроводники
Большие конденсаторы
Трансформаторы
Разъемы высокого тока
Корпуса реле
Тип ленты: Тисненая пластиковая лента с перемоткой защитной ленты или без нее

6. Какие распространенные проблемы и предложения по устранению неполадок?

Лента не подается
 Проверьте низкое давление воздуха или повреждение воздушного цилиндра.

Защитная лента не отклеивается правильно
Осмотрите и замените толкатель защитной ленты или натяжную пружину.

Питатель не фиксируется в станке
Проверьте фиксирующий штифт или крепежную защелку на наличие повреждений.

Питатель возвращается медленно или застревает
Очистите скользящую тягу и осмотрите возвратную пружину.

Утечка воздуха
Замените изношенные соединители воздушных трубок или уплотнения.

7. Какие детали часто требуют замены?

Воздушный цилиндр (J70541006A)
Возвратная пружина (J90651008A)
Толкатель защитной ленты (J66011005A)
Направляющая ленты (J66021004A)
Фиксирующий штифт питателя (J70613008A)
Воздушный соединитель (J70631015A)

8. Как протестировать питатель?

Используйте калибровочный шаблон питателя (J13013001A) или ручной тестовый блок питателя (J13014002A), чтобы проверить ход воздуха и продвижение ленты вне автомата поверхностного монтажа.

9. Поддерживает ли он перемотку защитной ленты?

Некоторые конфигурации могут поддерживать дополнительную перемотку защитной ленты с использованием катушки перемотки (например, J13014004A), но это зависит от версии модели.

10. Какой предлагается график технического обслуживания?

Ежедневно: Сдувайте пыль, проверяйте выравнивание ленты
Еженедельно: Проверяйте на наличие утечек воздуха, очищайте движущиеся части
Ежемесячно: Смазывайте механические соединения и проверяйте натяжение пружины
Ежеквартально: Заменяйте изношенные детали и тестируйте с помощью шаблона для точности
