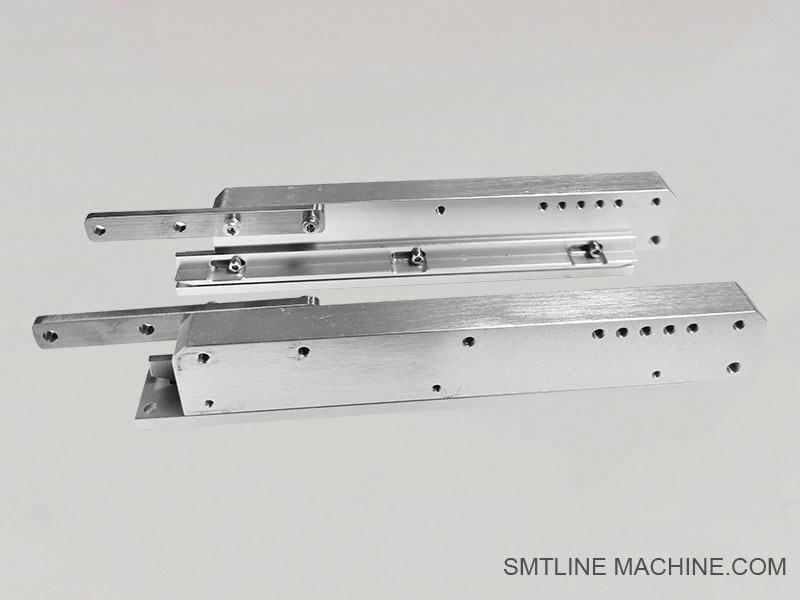

Введение продукта Yamaha YSM20R 1,2 м расширенная трасса
1.2m Extended Track для Yamaha YSM20R - это расширение конвейера, установленное на заводе или в поле, предназначенное для поддержки более крупных или длинных печатных плат в высокоскоростных производственных средах SMT.Это увеличивает максимальную длину обработки PCB машины, обеспечивая бесперебойную транспортировку и точное расположение расширенных плат.

Ключевые особенности:
Расширенная поддержка PCB: увеличивает длину конвейера до 1200 мм, что позволяет обрабатывать сверхдлинные платы (например, светодиодные ленты, блоки подсветки, панели питания).
Полная совместимость: предназначена для бесшовной интеграции с модульными монтерами Yamaha YSM20R.
Точный транспорт: оборудован высокоточными моторизованными ремнями и боковыми креплениями для стабильной передачи доски.
Тяжелая конструкция: Укрепленная конструкция поддерживает большие и тяжелые ПХБ без деформации или вибрации.
Синхронизация в замкнутом цикле: синхронизируется с внутренней системой передачи платы для непрерывной работы в линейке.

Спецификации (типичные):
Эффективный диапазон длины печатных плат: до 1200 мм (в зависимости от модели)
Диапазон ширины печатных плат: обычно 50-510 мм (стандартная ширина YSM20R)
Способ транспортировки: Двухрельсовая или однорельсовая моторная ремень
Конструкция: стальная рама с порошкообразным покрытием с антистатической конвейерной поверхностью
Электроснабжение: интегрировано из основного блока YSM20R или вспомогательного входа

Применение:
Идеально подходит для светодиодного освещения, автомобильных панелей управления, модулей питания и других крупноформатных SMT-сборов
Используется на многомашинных линиях, где длинные доски требуют непрерывной обработки в линейке









Сопутствующие аксессуары YSM20R 1,2 м расширенная трасса

1. Набор поддержки трека
Тяжелые крепления, используемые для закрепления расширенного рельса к основной раме машины.

2. Сборка двигателя привода
Включает двигатель, коробку передач и сенсорные устройства, которые питают конвейер, специально настроенные для управления передачей длинной доски.

3. Временный пояс / Конвейерный пояс
Антистатические транспортные ремни, предназначенные для стабильной передачи ПКБ с низкими вибрациями вдоль расширенной длины.

4. Комплект датчиков (вход/выход)
Включает фотоэлектрические или отражающие датчики для обнаружения ПКБ в положении, обнаружения присутствия или остановки ошибок.

5Устройство регулирования ширины (необязательно)
Моторизованный или ручный механизм регулирования ширины рельса для размещения ПКБ различных размеров во время смены линии.

6. Боковые проводники / зажимательные рельсы
Помогает держать ПХБ на одном уровне при транспортировке на большие расстояния.

7Уровняющие ноги или якорные болты
Используется для стабилизации расширенного рельса на заводе и выравнивания его с высотой конвейера YSM20R.

8Кабельная связка (сигнал и питание)
Комплекты проводки для подключения датчиков, двигателей и элементов управления расширенной трассы к основной системе управления YSM20R.

9Покрытие или защитная табличка
Защитные щиты для предотвращения попадания пыли или случайного контакта с движущимися частями.

10. Встроенный буферный конвейер (необязательно)
Опциональный модуль, установленный между машинами для хранения или паузы ПХБ во время временных задержек вверх по течению или вниз по течению.

Примечание:
Все аксессуары должны соответствовать типу рельса (один/двойной рельс) и конфигурации YSM20R. Некоторые компоненты могут отличаться для производственных линий светодиодов или платок индивидуальной ширины.









Соответствующие номера деталей YSM20R 1,2 м расширенная трасса

1. KHJ-MC120-00
Главное расширенное колесное устройство 1,2-метровая конвейерная установка, предназначенная для интеграции с YSM20R.

2. KHJ-MC121-00
Набор креплений для установки рельсов ?? используется для крепления расширенного рельса к базовой раме YSM20R.

3. KHJ-MC122-00
Конвейерная лента включает в себя антистатические ремни, специально предназначенные для 1,2 м рельсов.

4. KHJ-MC123-00
Двигательная установка

5. KHJ-MC124-00
Набор датчиков включает в себя датчики присутствия/позиции ПКБ и скобки для обнаружения ввода/вывода.

6. KHJ-MC125-00
Набор боковых проводниковых рельсов ️ регулируемые или фиксированные проводниковые рельсы для стабилизации длинных ПКБ.

7. KHJ-MC126-00
Кабельная связка ¢ комплект питания и сигнальной проводки для подключения расширенного трека к основному контроллеру YSM20R.

8. KHJ-MC127-00
Набор нивелирующей основы ️ крепления на полу или регулирующие высоту стопы для нивелирования расширенной рельсы.

9. KHJ-MC128-00
Устройство регулировки ширины рельса (необязательно) для автоматических или ручных изменений ширины в зависимости от размера PCB.

10. KHJ-MC129-00
Защитное покрытие для рельсового конвейера ∆ защитная панель для безопасности и защиты от пыли над конвейерным блоком.

Примечания:
Эти номера деталей следуют конвенции имен Yamaha KHJ-серии.
Фактическое использование может зависеть от того, используете ли вы системы с двумя рельсами или с одной рельсой.
Линии на заказ (например, обработка светодиодных панелей) могут требовать дополнительных аксессуаров или скоб.








Руководство по часто задаваемым вопросам Yamaha YSM20R 1,2 м расширенный тракт
1Какова цель продления трассы на 1,2 метра?
Расширенный трек увеличивает максимальную пропускную способность машины на длину ПКБ, что позволяет YSM20R поддерживать ПКБ длинного формата (до 1,2 метра), такие как светодиодные ленты, панели питания,или промышленных контрольных блоков.
2Удлиненный трек стандартный или необязательный?
Он является дополнительным компонентом, который устанавливается на заводе или модернизируется на месте, в зависимости от конфигурации производственной линии и требований к длине печатных плат.
3Какие машины совместимы с этим расширенным треком?
Он специально разработан для модульной установки Yamaha YSM20R и может быть совместим с некоторыми вариантами платформы YSM20 под руководством Yamaha.
4Как продленный трек питается и управляется?
Трасса интегрирована в систему управления YSM20R с использованием выделенного двигателя, сенсорного комплекта и сигнального/мощного ремня.
5Может ли он обрабатывать тяжелые или широкие ПХБ?
Да, он имеет усиленную раму, регулируемые рельсы и моторные ремни, чтобы стабильно и точно поддерживать тяжелые или широкоформатные доски.
6Какие требования к техническому обслуживанию?
Регулярная чистка ремней и проводников
Периодическая проверка датчиков и проводки
При необходимости смазка или регулировка напряжения ремней
Проверка износа на нивелирующих ногах или точках якоря
7Какие аксессуары обычно требуются при установке?
Подвески для установки
Двигатель и коробка передач
Комплект рельсов ремня и проводника
Фотоэлектрические датчики
Кабельное устройство для подачи сигнала/силы
Факультативные ножки или нивелирующая основа
8Может ли ширина рельса регулироваться автоматически?
Некоторые версии могут поддерживать ручное или моторное регулирование ширины в зависимости от вашей конфигурации.
9Какие проблемы и решения встречаются чаще всего?

10Где я могу получить номера деталей и документацию?
Вы можете запросить их у:
Руководства по обслуживанию SMT Yamaha
Авторизованные дистрибьюторы Yamaha
Я также могу предоставить списки номеров деталей (например, KHJ-MC120-00 ~ KHJ-MC129-00) и схемы по запросу.
