KV7-M2651-00 KHW-M2654-00 YSM10 YSM40R Резиновая прокладка против столкновений по оси Y

KV7-M2651-00 KHW-M2654-00 YSM10 YSM40R Y-ося антиколлизионная резиновая подкладка

Введение продукта KV7-M2651-00 / KHW-M2654-00

Противосопротивляющая резиновая подставка по оси Y для Yamaha YSM10 / YSM40R

Обзор

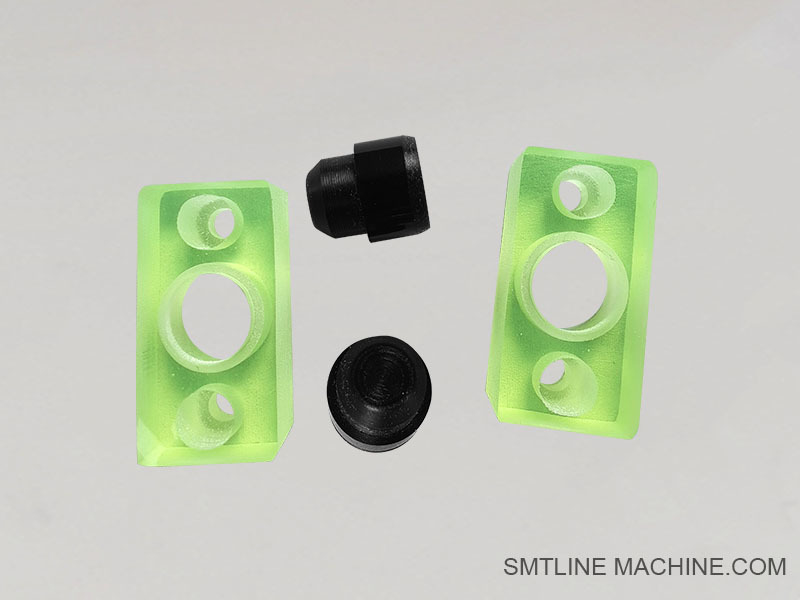

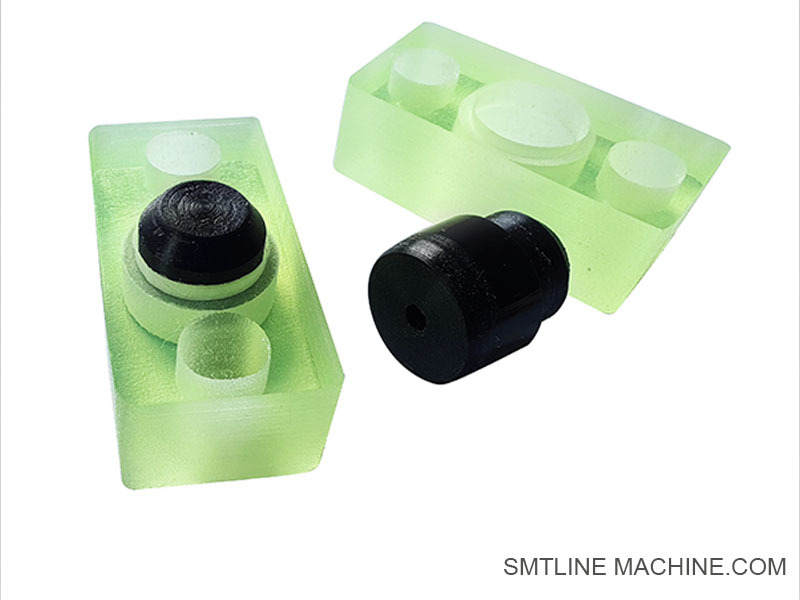

KV7-M2651-00 и KHW-M2654-00 - это резиновые подкладки для борьбы с столкновениями по оси Y, разработанные специально для высокоскоростных модульных монтажников Yamaha YSM10 и YSM40R.Эти подушки установлены на механизме Y-оси для поглощения удара и предотвращения механического повреждения во время высокоскоростного движения или неожиданных механических помех.

Особенности

Высокая абсорбция ударов: изготовлена из промышленной резины для уменьшения механического напряжения при столкновении или перегрузке.
Дизайн Yamaha OEM: точно изготовлен, чтобы соответствовать машинам YSM10 и YSM40R.
Прочный и износостойкий: предназначен для длительного использования при непрерывной работе.
Легкая замена: простая установка во время обычного обслуживания без демонтажа основных конструкций.

Заявления

Установлен на скользящей стороне оси Y или пробке головного рельса.
Предотвращает контакт металла с металлом в предельных ситуациях, увеличивая срок службы линейных проводников и сервосистем.
Обычно заменяется на машинах, работающих на высокоскоростных циклах высокочастотного движения.

Совместимые модели

Yamaha YSM10
Yamaha YSM40R

Соответствующие номера частей

KV7-M2651-00 Y-ося резиновые подкладки
KHW-M2654-00 Y-ося резиновой заглушки основы (или альтернативной формы/бока подложки в зависимости от спецификации машины)

Сопутствующие аксессуары KV7-M2651-00 / KHW-M2654-00

Компоненты системы защиты от столкновений по оси Y

1. KV7-M2652-00 Y-осяная резиновая подставка / основание

Удерживает и закрепляет резиновую подкладку в правильном положении на раме или рельсе машины.

2. KV7-M9164-00

Механическая заглушка для конца пути по оси Y, часто используемая вместе с резиновой подкладкой для поглощения избыточной силы.

3. KV7-M9165-00

Поддерживает рельс Y-оси и интегрирует положение монтажа резиновой подкладки.

4. KV7-M9141-00 YSM10/YSM40R Осязочный датчик

Используется для обнаружения перегрузки и защиты от ограничения действия при сжатии или пропуске резиновой подкладки.

5. KHW-M9265-00 YSM40R Мост для поглощения ударов

Блок-амортизатор, используемый в сочетании с резиновой подкладкой для дополнительной амортизации ударов на высокоскоростных головках.

6. KV7-M9167-00 Винты и монтажный комплект

Крепления OEM для крепления резиновой подкладки и ее держателя к шасси или руководящей раме.

Соответствующие номера деталей ¥ YSM10 / YSM40R Y-осяная резиновая подставка

Основные компоненты резиновых подложки:

KV7-M2651-00 Y-ося Противосопротивляющая резиновая подкладка
KHW-M2654-00 Заменяющаяся/парная Y-осяная резиновая подставка или резиновый провод

Соответствующие монтажные и поддерживающие компоненты:

KV7-M2652-00
KV7-M9164-00 Y-осе железнодорожная механическая заглушка
KV7-M9165-00 Y-ося направляющая рельсовая опора
KV7-M9167-00 Сет винтов для монтажа резиновой подкладки и держателя

Сопутствующие компоненты обнаружения и поглощения:

KV7-M9141-00 YSM10/YSM40R датчик предельной позиции
KHW-M9265-00

Руководство по часто задаваемым вопросам YSM10 / YSM40R Y-осяная антиколлизионная резиновая подкладка

Номера частей: KV7-M2651-00 / KHW-M2654-00

1Какова функция этой резиновой подушки?

Он поглощает удар в конце пути по оси Y, чтобы предотвратить механическое столкновение между движущимися частями, защищая рельсы, сервомотор и головную сборку.

2На каких машинах он используется?

Специально разработан для высокоскоростных машин Yamaha YSM10 и YSM40R.

3Где он установлен?

Резиновая подкладка устанавливается в конце рельса или механизма руководства по оси Y и действует как заглушка для уменьшения перегрузки или аварийной остановки.

4- Откуда мне знать, что резиновые подкладки нужны?

Следите за заметным износом, трещинами, сглаживанием или если машина издает необычные звуки удара во время ориентации по оси Y или ограничения движения.

5Что произойдет, если не заменить его после ношения?

Если не заменить изношенную подушку, это может привести к:

Повреждение линейных рельсов или слайдеров
Снижение точности движения
Чрезмерная вибрация или механический шум
Возможные проблемы с выравниванием оси Y

6Требуются ли KV7-M2651-00 и KHW-M2654-00?

Они могут использоваться как левые и правые заглушки или в зависимости от версии машины.

7Могу ли я использовать резиновые прокладки?

Использовать оригинальные детали Yamaha, чтобы обеспечить правильную твердость, соответствие и долговечность.

8Необходима ли специальная калибровка после замены подложки?

Как правило, никакой калибровки не требуется, но это хорошая практика, чтобы проверить направление оси и ограничить обнаружение после установки.

9Как часто его следует проверять или заменять?

Проверяйте во время планового профилактического обслуживания, как правило, каждые 3-6 месяцев в зависимости от использования машины.

10Где я могу получить эти детали?

Они доступны через авторизованных дистрибьюторов Yamaha или сертифицированных поставщиков деталей SMT.
