KLF-M537F-A0 YSM10 YSM20R Реле переключения всасывания SMT машины G9SA-321-T075

KLF-M537F-A0 YSM10 YSM20R Реле вакуумного переключателя SMT G9SA-321-T075

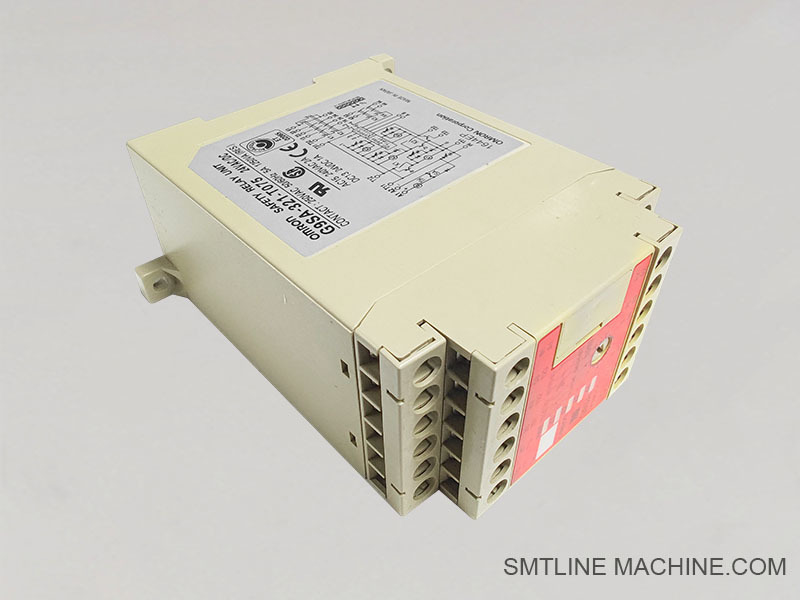

KLF‑M537F‑A0 YSM10/YSM20R SMT Реле вакуумного переключателя (Omron G9SA‑321‑T075)

Обзор

KLF‑M537F‑A0 - это специальный блок реле безопасности, используемый в машинах Yamaha SMT (модели YSM10, YSM20R) в составе цепи управления вакуумным (захватным) переключателем. Его задача - обеспечивать надежную и сертифицированную функцию задержки выключения в ответ на обнаружение вакуума или сигналы аварийной остановки.

Основным релейным модулем является Omron G9SA‑321‑T075, компактное реле безопасности, монтируемое на DIN-рейку, с таймером задержки выключения на 7,5 секунд, совместимое с источниками питания 24 В переменного/постоянного тока и 100–240 В переменного тока.

Основные характеристики

Модель: Omron G9SA‑321‑T075
Источник питания: 24 В переменного/постоянного тока или 100–240 В переменного тока ([assets.omron.eu][1])
Конфигурация контактов:

3 выхода безопасности (NO) для основного управления
Два контакта задержки выключения (DPST‑NO) с максимальной задержкой 7,5 с ([assets.omron.eu][1])
1 вспомогательный NC контакт
Диапазон таймера: от 0,5 с до 7,5 с, заводская настройка 7,5 с ([Cloudinary][2])
Характеристики:

Коммутационная способность до 5 А (250 В переменного тока / 30 В постоянного тока)
Быстрое время отклика (10 мс) и низкое контактное сопротивление (≤100 мΩ) ([Mouser Electronics][3])
Сертификаты: соответствие EN/BG, одобрено UL/CSA
Конструкция:

Монтаж на DIN-рейку или винтами
Компактная ширина 45 мм
Вибро- и ударопрочность для промышленного использования ([Cloudinary][2])

Типичные области применения

Реализует безопасную задержку выключения для вакуумного захватного переключателя на машинах SMT:

Обеспечивает включение вакуумного двигателя на короткое время после потери вакуума или аварийной остановки, обеспечивая безопасный возврат сопла.
Контролирует входы цепи безопасности (например, датчики, концевые выключатели) перед отключением питания приводов.
Действует как реле безопасности в системе управления вакуумом YSM10/YSM20R с контролируемой задержкой.

Концепция работы

Когда вакуум или сигнал ошибки деактивируется, таймер задержки выключения удерживает питание до 7,5 с, обеспечивая контролируемое отключение.
Контакты открываются только после истечения задержки или через аварийный/ручной сброс в зависимости от конфигурации входа.

Преимущества

Повышает безопасность машины, предотвращая резкое отключение вакуумных компонентов
Компактный, заводская настройка таймера исключает внешнюю проводку
Соответствует промышленным стандартам безопасности и снижает нагрузку на проектирование

Заключение

Используемое в сборочном узле KLF‑M537F‑A0 для машин Yamaha YSM10/YSM20R SMT, реле безопасности Omron G9SA‑321‑T075 обеспечивает контролируемую и безопасную работу вакуумной системы захвата, обеспечивая надежную функциональность задержки выключения и соответствие требованиям промышленной безопасности.

Сопутствующие аксессуары для реле KLF-M537F-A0 / G9SA-321-T075

Примечания:

Вся проводка и логика управления должны соответствовать конструкции цепи YSM10/YSM20R Yamaha и стандартам проводки реле Omron.
Рекомендуется использовать оригинальные детали для обеспечения полной совместимости и сертификации безопасности.
Замена или обслуживание релейного модуля должны выполняться только обученным персоналом.

Сопутствующие номера деталей – Сборка реле KLF-M537F-A0 / G9SA-321-T075

Примечания:

Всегда проверяйте совместимость с вашей конкретной моделью машины YSM10 или YSM20R.
Используйте оригинальные детали Yamaha и Omron, чтобы обеспечить надлежащую безопасность и соответствие сертификации.
Для точного соответствия спецификации или компоновки электрического шкафа номера деталей могут незначительно отличаться в зависимости от конфигурации.

Руководство по часто задаваемым вопросам — KLF-M537F-A0 (с Omron G9SA-321-T075)

Функция: управление вакуумом и реле безопасности задержки аварийного выключения

1. Для чего используется KLF-M537F-A0?

Это модуль реле безопасности, интегрированный в машины захвата и установки Yamaha YSM10 и YSM20R. Он управляет вакуумными системами захвата с функцией задержки выключения и поддерживает логику аварийной остановки с использованием реле Omron G9SA-321-T075.

2. Что делает реле G9SA-321-T075?

Это 3-полюсное реле безопасности с задержкой выключения на 7,5 секунд. После получения сигнала остановки (например, потери вакуума или аварийной остановки) оно ненадолго удерживает питание, чтобы обеспечить безопасную реакцию машины — например, втягивание сопла до отключения вакуума.

3. Сертифицирован ли этот модуль по безопасности?

Да. Реле G9SA соответствует требованиям EN ISO 13849-1 (PLe) и IEC/EN 60204-1. Оно также признано UL/CSA, что делает его пригодным для промышленных применений безопасности.

4. Какой источник питания ему требуется?

Он поддерживает либо 24 В постоянного тока, 24 В переменного тока, либо 100–240 В переменного тока, в зависимости от конфигурации проводки. Всегда проверяйте питание вашей машины перед заменой.

5. Могу ли я настроить таймер на реле?

Нет. G9SA-321-T075 — это модель с фиксированной заводской задержкой 7,5 секунд. Другие варианты G9SA предлагают регулируемое время, но этот блок фиксирован в соответствии со спецификацией Yamaha.

6. Что произойдет, если реле выйдет из строя?

Если контакты реле изнашиваются или таймер задержки выходит из строя, управление вакуумом может вести себя непредсказуемо, или функции безопасности могут не включаться должным образом. Рекомендуется немедленная замена с использованием оригинальных деталей.

7. Как заменить реле?

Выключите питание машины SMT и изолируйте шкаф управления.
Снимите реле, установленное на DIN-рейку (с базовой розеткой, если применимо).
Вставьте новое G9SA-321-T075 в розетку и убедитесь в надежности клеммных соединений.
Перезапустите машину и проверьте функцию управления вакуумом.

8. Где я могу получить замену?

У дистрибьюторов запчастей Yamaha SMT или сертифицированных поставщиков Omron. Убедитесь, что номер детали G9SA-321-T075 соответствует точно.

9. Взаимозаменяемо ли это реле с другими моделями?

Нет. Используйте только G9SA-321-T075 или точные альтернативы, одобренные Yamaha. Использование другого времени задержки или конфигурации контактов может поставить под угрозу логику безопасности машины.
