KHW-M712M-00X Yamaha YG100R SMT Машина Z-оси Мотор Алюминиевый блок

KHW-M712M-00X Yamaha YG100R SMT Машина Z-оси Мотор Алюминиевый блок

KHW-M712M-00X Z-Axis Motor Алюминиевый скоб Yamaha YG100R SMT Machine

Обзор

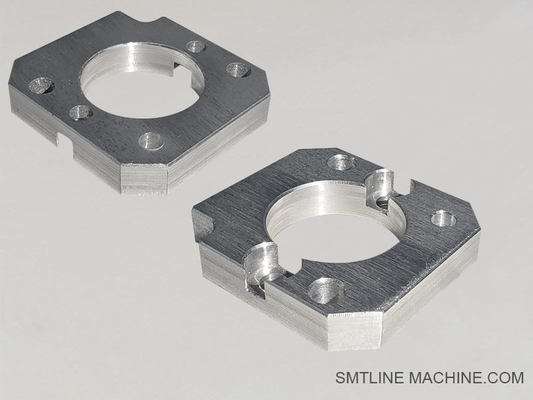

KHW-M712M-00X - это Z-осевой кран для установки мотора из высокоточного алюминия, предназначенный для использования в машине Yamaha YG100R.Этот кран закрепляет Z-оси двигателя к голове размещения или портальной системы, обеспечивая стабильность, точное вертикальное движение и выравнивание при высокоскоростном размещении компонента.

Ключевые особенности

Номер детали: KHW-M712M-00X
Совместимость с машиной: машина Yamaha YG100R SMT
Функция:

Монтирует и выстраивает двигатель Z-оси (вертикальная ось)
Обеспечивает механическую стабильность при движении сопла вверх/вниз
Помогает уменьшить вибрацию и ошибки позиционирования
Материал: высокопрочный, легкий алюминиевый сплав
Конструкция: прецизионные станки с ЧПУ с монтажными отверстиями и слотами для интерфейсов двигателя
Окончание: анодированное или антикоррозионное (различается в зависимости от партии)

Заявления

Поддерживает двигатель Z-оси, ответственный за подъем/снижение пикапа
Сохраняет жесткость конструкции в условиях динамической нагрузки
Используется в техническом обслуживании, модернизации или ремонте головки машины серии Yamaha YG100R

Примечания к установке

Должны быть установлены с надлежащим крутящим моментом на крепежных винтах
Выравнивание с мотором вала и Z-оси датчика имеет решающее значение для точной работы
Рекомендую сочетание с оригинальным двигателем Yamaha и крепежными устройствами для оптимального соответствия

Резюме

Алюминиевая стойка KHW-M712M-00X является важнейшим механическим компонентом для Z-оси машины Yamaha YG100R.Он обеспечивает надежную поддержку и точное выравнивание для вертикального двигателя, обеспечивая плавное и точное размещение компонентов в требовательных производственных средах SMT.

Сопутствующие аксессуары для KHW-M712M-00X (Z-Axis Motor Bracket)

Примечания:

Эти аксессуары обеспечивают точное движение Z-оси, что имеет решающее значение для точной работы с выбором и размещением.
Всегда используйте оригинальные детали Yamaha для поддержания механического выравнивания и надежности.
Если вы указываете тип головки YG100R (например, с одной или двумя головками), точнее можно рекомендовать номера деталей.

Соответствующие номера деталей KHW-M712M-00X и Z-Axis Assembly (YG100R)

Примечания:

Эти номера деталей являются стандартными для Yamaha YG100R, но конкретные модели или конфигурации головки могут немного отличаться.
Всегда проверяйте с помощью машины BOM или руководства по техническому обслуживанию, чтобы подтвердить совместимость деталей.
Оригинальные запчасти Yamaha рекомендуются для точной настройки и долговечности.

Руководство по часто задаваемым вопросам KHW-M712M-00X Z-Axis Motor Bracket (Yamaha YG100R)

1Для чего используется KHW-M712M-00X?

Это алюминиевая скоба, которая устанавливает и закрепляет двигатель Z-оси на головке размещения Yamaha YG100R, позволяя точное движение сопла вверх-вниз во время подбора и размещения компонента.

2Какие машины используют эту скобку?

В основном используется в машинах Yamaha YG100R. Он также может быть найден в моделях аналогичного поколения или настраиваемых головках с той же конструкцией оси Z.

3. Какова функция Z-оси скобки?

Фиксирует двигатель Z-оси на месте
Поддерживает выравнивание с свинцом или шаровым винтом
Поддерживает стабильное и точное вертикальное движение головки/насадки

4Из какого материала он сделан?

Изготовлен из высокоточного алюминиевого сплава, обеспечивающего высокую прочность, низкий вес и коррозионную устойчивость.

5- Откуда мне знать, что брекет поврежден?

К распространенным симптомам относятся:

Двигатель на оси Z, свободный или неправильно выровненный
Несоответствующая высота сопла или ошибки позиционирования
Видимые трещины, деформации или вырванные отверстия на скобке

6Могу ли я сам заменить брекет?

Да, если вы квалифицированный техник.

Разборка двигателя Z-оси и свинцового винта
Удаление старой скобки и установка новой
Перенастройка двигателя и проверка калибровки сопла

7Какие другие части я должен осмотреть при замене брекета?

Двигатель Z-оси (KHW-M7106-00)
Сцепление (KHW-M7123-00)
Свинцовый или шаровый винт (KHW-M7101-00)
Датчик оси Z (KHW-M7109-00)
Линейный гид (KHW-M7103-00)
Монтажные винты и выравнивание рамы

8Требуется ли калибровка после замены?

После замены скобки и сборки двигателя положение оси Z должно быть перекалибровано с помощью интерфейса машины Yamaha, чтобы обеспечить точную высоту подъема.

9Где я могу получить замену брекета?

Заказывайте от официальных дистрибьюторов или авторизованных реселлеров, всегда используйте оригинальные детали, чтобы гарантировать соответствие, прочность материала и совместимость машины.
