Системный блок YAMAHA YRM20
,сборка запасных частей YAMAHA
,системный блок YAMAHA M4209
-
Место происхожденияЯПОНИЯ
-
Фирменное наименованиеYAMAHA
-
СертификацияCE-KME-M4209-031
-
Номер моделиКМЕ-М4209-031
-
Количество мин заказаТакже возможен 1 комплект машины или смешанный заказ. Транспортировка: навалом или в контейнерах.
-
ЦенаПодлежит переговорам
-
Упаковывая деталиСтандартные экспортные коробки и пакеты из прочной древесины доступны в качестве опции.
-
Время доставки1-2 рабочих дня
-
Условия оплатыLC, D/A, D/P, T/T, Western Union, MoneyGram
KME-M4209-031 СИСТЕМНЫЙ БЛОК YAMAHA YRM20 В СБОРЕ
KME-M4209-031 СИСТЕМНЫЙ БЛОК YAMAHA YRM20 В СБОРЕ
Номер детали:КМЭ-М4209-031 (КМЭ-М4209-031ПбФ)
Название продукта:СИСТЕМНЫЙ БЛОК В СБОРЕ
Применимая машина:YAMAHA YRM20 Высокоскоростной модульный монтажный комплект
Категория:Основная плата управления SMT Mounter/части материнской платы ядра запасные
Название продукта:СИСТЕМНЫЙ БЛОК В СБОРЕ
Применимая машина:YAMAHA YRM20 Высокоскоростной модульный монтажный комплект
Категория:Основная плата управления SMT Mounter/части материнской платы ядра запасные
Обзор продукта

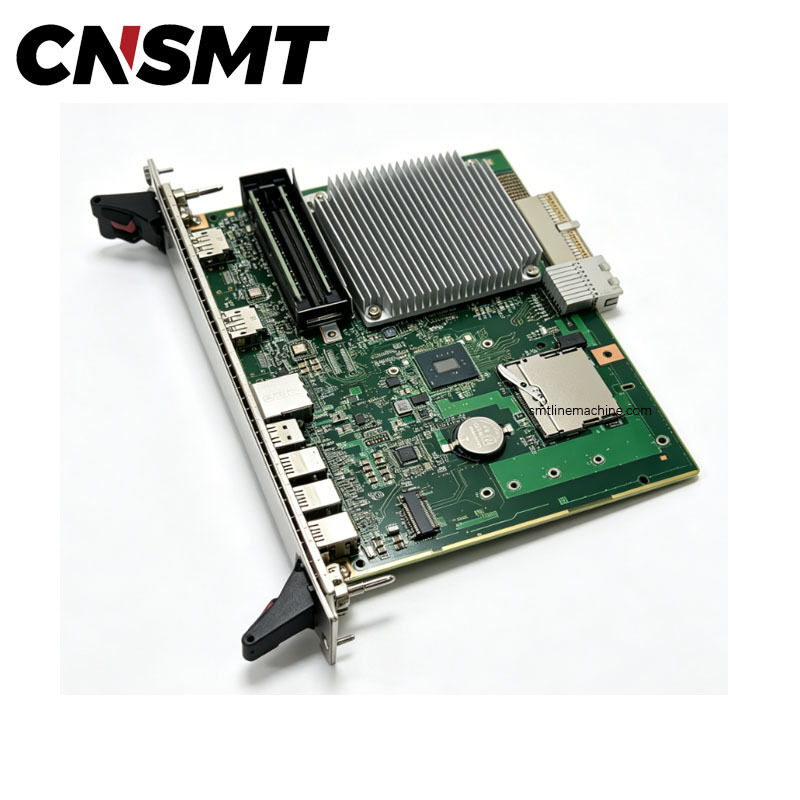

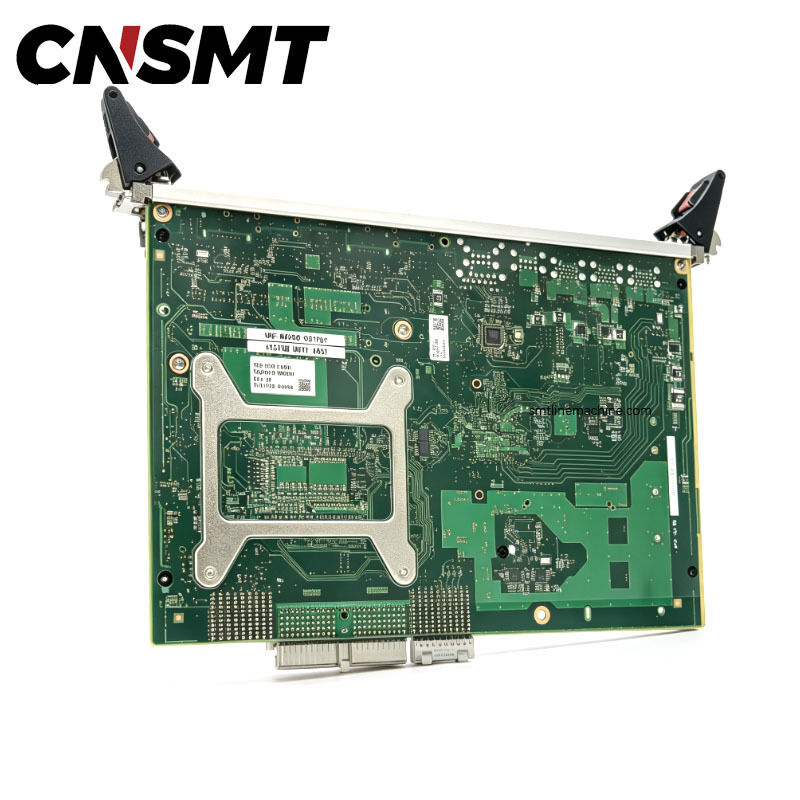

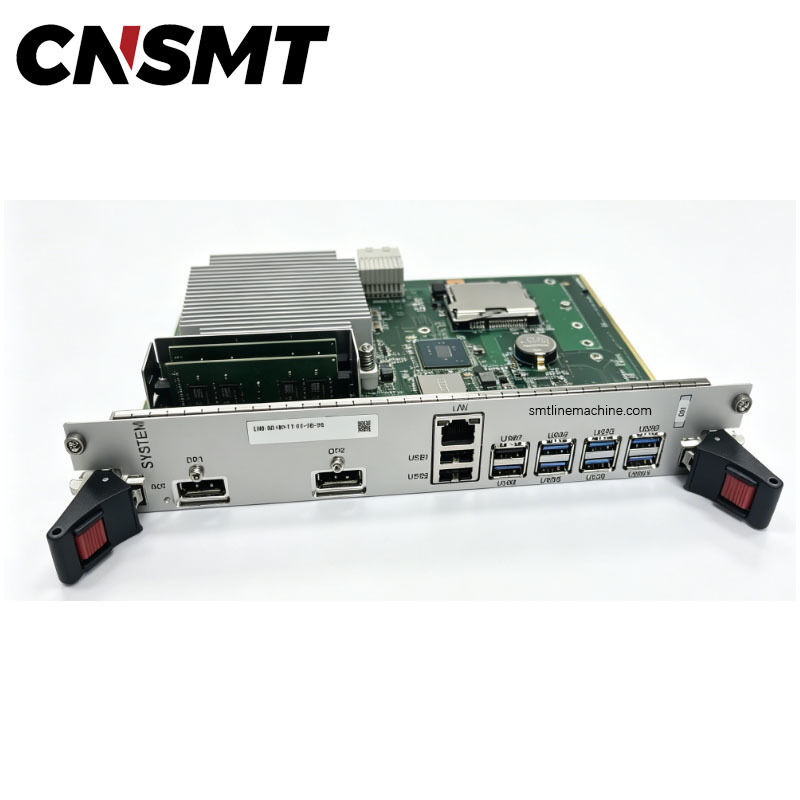

Системный блок KME-M4209-031 служит центральной материнской платой управления для машин Yamaha YRM20, выполняя функции основного вычислительного центра всего оборудования. Эта плата, разработанная с модульной структурой подключаемого модуля CPCI для прямой установки в стойку, объединяет процессор, оперативную память, микросхему хранения, два порта LAN, два порта дисплея DP и несколько портов связи USB.
Основные функции
Этот системный блок выполняет все критически важные задачи, включая работу системы машины, расчет программы размещения, управление логикой движения, обработку видеосигналов, связь по сервошине, взаимодействие с данными HMI и планирование состояния всей машины. Он действует как центральный коммуникационный узел, соединяющий главные сервоплаты, видеокамеры, питатели, датчики конвейера и платы ввода-вывода, чтобы обеспечить скоординированную работу всех механических и электронных компонентов.
Связь и интеграция
Оснащенная множеством внешних портов, система поддерживает соединения с мониторами операций, импорт/экспорт программ USB, заводскую сеть MES, системы отслеживания компонентов и системы сканирования штрих-кодов для интеллектуального управления производством. Он также контролирует состояние оборудования в режиме реального времени и активирует сигналы тревоги для облегчения быстрой диагностики поломок оборудования.
Преимущество поставок
ЦНСМТ поддерживает запас протестированных оригинальных новых и отремонтированных плат системного блока KME-M4209-031. Все бывшие в употреблении платы перед отправкой проходят строгие испытания при включении питания, проверку целостности портов и расширенные тесты на стабильность и старение, что обеспечивает функциональность Plug-and-Play после замены.
Идеально подходит для ремонта оборудования, инвентаризации запасных частей и модернизации машин. Мы также поставляем полный ассортимент плат серии YRM20, станций смены сопел, блоков камер и всех расходных запасных частей, предлагая конкурентоспособные оптовые цены, быструю доставку по всему миру и профессиональные услуги по подбору номеров деталей.
Типичные сценарии замены
- Цикл загрузки машины, невозможность входа в операционную систему, сбои системы и ошибки синего экрана.
- Сбой связи между хостом и сенсорным экраном, нефункциональные порты USB/Ethernet
- Сигналы об ошибках шины, ненормальная связь с сервоприводом, сбои автономного соединения с системой MES
- Старение материнской платы, утечка конденсатора, повреждение микросхемы, приводящие к сбоям при включении питания машины.
Список сопутствующих деталей
| # | Номер детали | Описание |
|---|---|---|
| 1 | КМЕ-М4209-03 | СИСТЕМНЫЙ БЛОК В СБОРЕ |
| 2 | КМЕ-М4530-01 | SRV MASTER BRD В СБОРЕ |
| 3 | КМЕ-М441Н-01 | ДОСКА ВИДЕНИЯ В СБОРЕ |
| 4 | КМЕ-М5880-02 | ПЛАТА ПРЕОБРАЗОВАТЕЛЯ В СБОРЕ |
| 5 | КМЕ-М5840-31 | СЕРВОПЛАТА В СБОРЕ |
| 6 | КМЕ-М5840-01 | СЕРВОПЛАТА В СБОРЕ |
| 7 | КМЕ-М4141-00 | ФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ 1 |
| 8 | КМЕ-М4141-10 | ФУНКЦИОНАЛЬНАЯ ПАНЕЛЬ 2 |
| 9 | КМЕ-М4250-00 | ОБЪЕДИНИТЕЛЬНАЯ ПЛАТА В СБОРЕ |
| 10 | КМЕ-М4255-00 | ФЛЕШ-ДИСК 4G |
| 11 | КМЕ-М6185-А0 | ВЕНТИЛЯТОР CR ВНУТРИ 1 В СБОРЕ |
| 12 | КМЕ-M6185-B0 | ВЕНТИЛЯТОР CR ВНУТРИ 2 В СБОРЕ |
| 13 | КМЕ-М6185-С0 | ВЕНТИЛЯТОР CR ВНУТРИ3 В СБОРЕ |
| 14 | КМЕ-М4510-01 | МАТЕРИНСКАЯ ПЛАТА В СБОРЕ |
| 15 | КМЕ-М445Е-А0 | КОНДЕНСАТОР В СБОРЕ |
| 16 | КМЕ-М135Д-00 | ВИНТ |
| 17 | 90166-12JA10 | ВИНТ,КОНТУРНАЯ ГОЛОВКА |
| 18 | 90602-03308 | ВИНТ,КОНСТРУИРОВАННАЯ ГОЛОВКА С/Б |
| 19 | 98502-04030 | ВИНТ С ГОЛОВКОЙ |
| 20 | 92902-04600 | ШАЙБА ПЛАСТИЧНАЯ |
KME-M4209-031 Системный блок в сборе
Основная плата управления Yamaha YRM20
Системная материнская плата YRM20
Запасная системная плата KME-M4209-031PbF
Основная плата ЦП YRM20 в сборе
Центральный блок управления машиной для захвата и размещения SMT
Плата системного блока CPCI
материнская плата хоста машины размещения
Запчасти Ямаха YRM20.
Монтажная плата серии YRM
Плата контроллера Yamaha SMT
