Автоматический загрузчик печатных плат
,загрузчик печатных плат линии SMT
,полностью автоматическая система загрузки печатных плат
-
Место происхожденияКитай
-
Фирменное наименованиеCNSMT
-
СертификацияCE-flipper machine-elevator
-
Номер моделиХН-Л10
-
Количество мин заказаТакже возможен 1 комплект машины или смешанный заказ. Транспортировка: навалом или в контейнерах.
-
ЦенаПодлежит переговорам
-
Упаковывая деталиСтандартные экспортные коробки и пакеты из прочной древесины доступны в качестве опции.
-
Время доставки1-2 рабочих дня
-
Условия оплатыLC, D/A, D/P, T/T, Western Union, MoneyGram

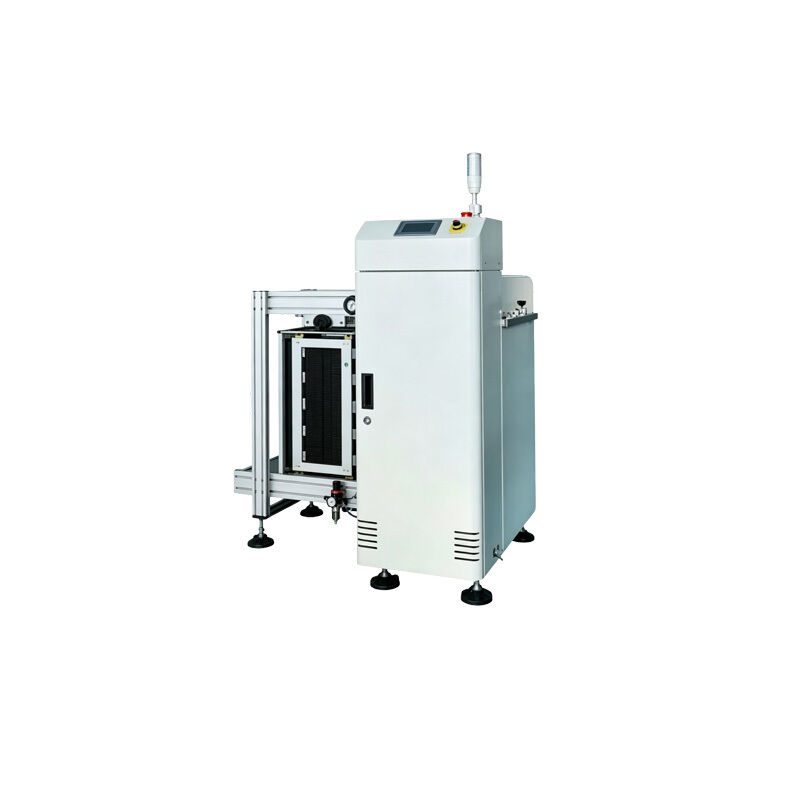

Полностью автоматическая загрузка ПКБ
Полностью автоматическая загрузка ПКБ
Современное оборудование автоматизации для производственных линий SMT, предназначенное для эффективной обработки и питания ПКБ.
Сфера применения
Идеально подходит для производственных линий покрытия SMT, доступный как в больших, так и в малых размерах рамы для удовлетворения различных производственных требований.
Ключевые особенности
- Система управления PLC + сенсорный экран с интуитивным отображением меню
- Выявление неисправностей с помощью системы звуковой и световой сигнализации
- Оснащен портами сигналов связи SMEMA для бесшовной интеграции
Области применения
Полностью автоматическая машина для загрузки печатных плат обслуживает множество отраслей промышленности, включая потребительскую электронику 3C, автомобильную электронику, промышленное энергоснабжение, медицинскую электронику, безопасность умного дома,и фотоэнергетики новой энергииОн интегрируется с SMT поверхностной установкой, DIP плагин, AOI инспекции, процесса PCB и готовых продуктов испытания производственных линий,с бесшовным соединением с печатными машинами и оборудованием для поверхностной установки для автоматического питания ПКБ.
Технические спецификации
| Параметр | Маленькая рамочная машина | Машины с большой рамкой |
|---|---|---|
| Направление работы и пространство края ПКБ | Левый → правый (стандартный), правый → левый (необязательный); край процесса PCBA ≥ 5 мм | Левый → правый (стандартный), правый → левый (необязательный); край процесса PCBA ≥ 5 мм |
| Высота транспортировки и максимальная высота компонента | 920±20 мм, менее 45 мм (настраивается) | 920±20 мм, менее 45 мм (настраивается) |
| Система передачи | Черная нейлоновая плоская инженерная цепь | |
| Конфигурация двигателя | 3 двигателя фиксированной скорости + 1 тормозный двигатель | |
| Размер материала рамы | 355×320×565 мм | 535×530×565 мм |
| Максимальный размер ПКБ | L50×W50 - L330×W250 мм | L50×W50 - L525×W460 мм |
| Механизм подъема | Кольцевой винт с литой алюминиевой интегрированной подъемной платформой | |
| Общие размеры (отправка/прием) | Отправка: 1330×780×1200 мм Прием: 1750×780×1200 мм |
Отправка: 1800×1120×1350 мм Прием: 2520×1120×1350 мм |
| Потребности в электроэнергии | Давление воздуха ≥ 0,4 МПа, 220 В 50-60 Гц | |
| Потребление энергии и вес | 0.5КВт, ≈240Кг | 0.5КВт, ≈290Кг |
| Система управления | PLC + дисплей управления с сенсорным экраном, контактный порт SMEMA | |
Автоматическая загрузка платы SMT является важным оборудованием автоматизации для производственных линий SMT. Эта специализированная машина для питания печатных плат автоматизирует процессы питания платы,идеально адаптируются к печатающим машинам с пастой для сварки и легко соединяются с производственным оборудованием SMT для достижения непрерывного, беспилотные операции по подаче ПКБ.
С стабильной работой и точным выравниванием, машина для питания ПКБ эффективно заменяет ручную загрузку,устранение эксплуатационных ошибок и электростатических повреждений при значительном повышении эффективности производственной линииСистема поддерживает массовое производство стандартных платок и может быть настроена для нестандартных требований автоматического питания ПКБ.для размещения различных неправильных и специальных размеров ПКБ с высокой адаптивностью.
Наши модели охватывают основные интегрированные стили загрузчиков SMT PCB, сочетающие в себе автоматическую загрузку, прием и непрерывную подачу в компактной структуре.Оборудование поддерживает быструю смену линии и отладку, что делает его подходящим для производственных линий SMT во многих отраслях промышленности, включая 3C-электронику, автомобильную электронику, промышленное управление и медицинские приложения.
Меры предосторожности
- Не поднимайте руку в зону питания на борту во время работы
- Ознакомьтесь с расположением кнопки экстренной остановки
- Поддержка требует отключения
- Несанкционированная модификация оборудования строго запрещена.
- Регулярный осмотр принадлежностей необходим
Послепродажное обслуживание
- Полная гарантия на машину
- Бесплатная отладка и обучение на месте
- 24/7 техническая поддержка и вопросы и ответы
- Быстрая помощь в устранении неполадок
- Долгосрочное поставление оригинальных заводских деталей
Отзывы клиентов
Клиенты сообщают, что автоматические загрузчики ПКБ SMT CNSMT работают стабильно и хорошо соединяются с принтерами сварной пасты, что значительно повышает эффективность подачи.Нестандартные конструкции идеально подходят для производственных линий.Послепродажная команда обеспечивает быстрые ответы и своевременное на месте ввода в эксплуатацию. Отличная производительность затрат привела к долгосрочному сотрудничеству и повторным покупкам для расширения мощностей.
Часто задаваемые вопросы
- Нестабильность картона и всасывающей доски:Вызывается утечкой всасывающей чаши, извращением доски или отклонениями в установке параметров высоты, приводящими к пустому всасыванию или многократному всасыванию доски
- Неточное выравнивание и отклонение питания:Из-за развязанных ремней, неправильного расстояния между проводниками, грязных датчиков или неправильного питания с печатными машинами
- Необычная работа запуска/остановки:В результате отказа фотоэлектрической индукции, недостаточного давления воздуха или необъяснимого отключения/непрерывной подачи пустой доски
- Заикание при подъеме и аномальный шум:Вызывается отсутствием смазки в винтах, накоплением пыли на направляющих рельсах или чрезмерной нагрузкой на подъемные двигатели
Сертификации
CNSMT специализируется на производстве автоматических загрузчиков ПКБ SMT, включая машины для обработки ПКБ SMT, кормильщики для совмещения печатных машин, индивидуальное нестандартное оборудование,и интегрированные модели погрузки и разгрузкиНаши машины широко используются в 3C, автомобильной электронике и промышленной контрольной промышленности, продаются по всему миру с конкурентоспособными ценами.Мы предоставляем полное послепродажное обслуживание и индивидуальные решения для производителей SMT.
