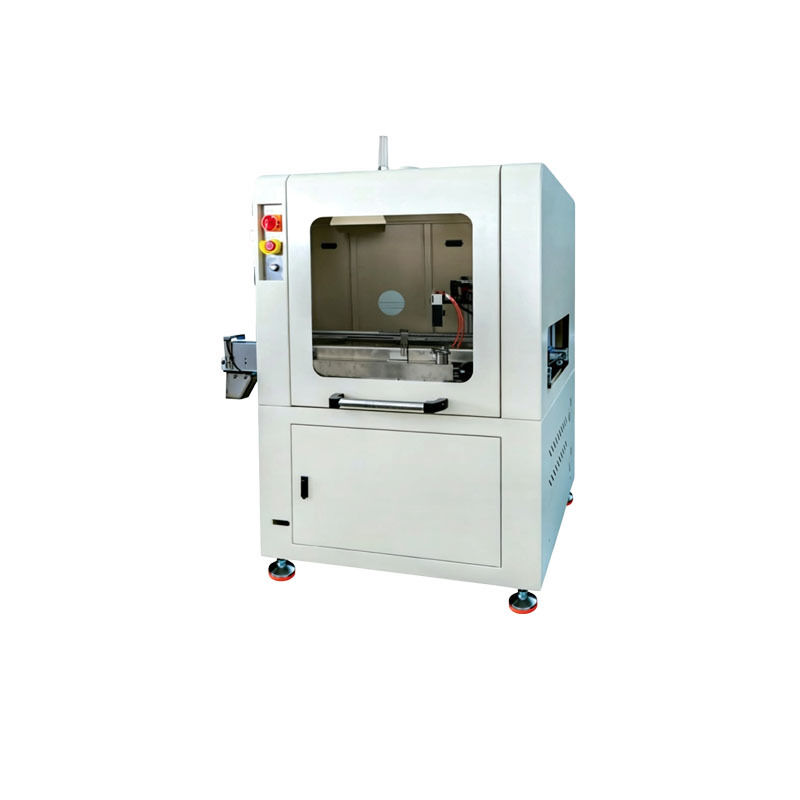

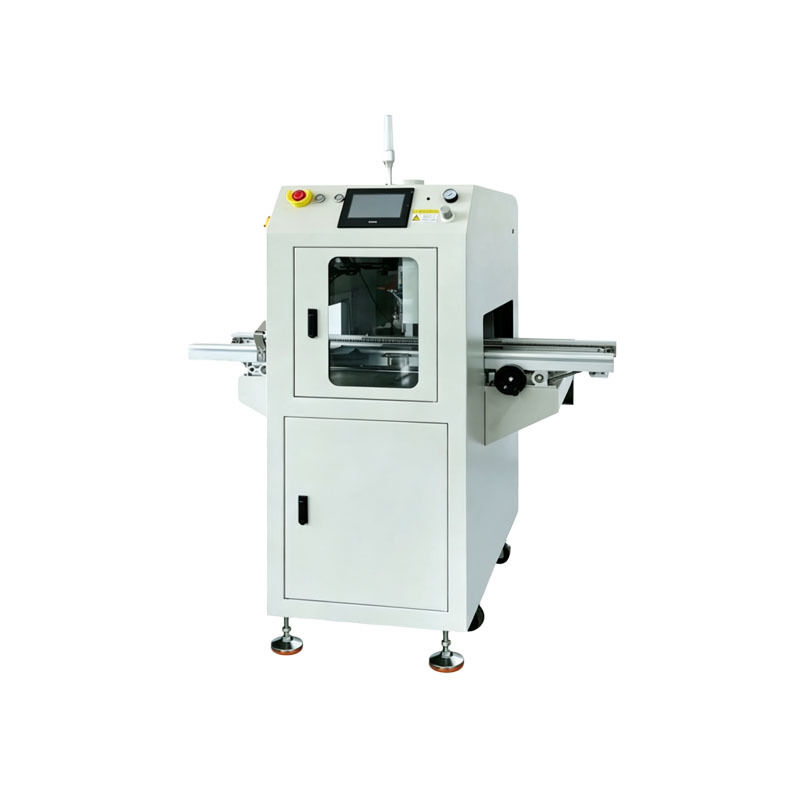

High precision whole board coating machine

Высокоточная машина для покрытия всей доски

Выделить

высокоточная SMT-машина для покрытия
,
Машина для покрытия всей доски для SMT
,
СМТ линия покрытия машины с гарантией
Место происхождения

Китай
Фирменное наименование

CNSMT
Сертификация

CE- Precision Coating
Номер модели

HN-Vision1
Количество мин заказа

Также возможен 1 комплект машины или смешанный заказ. Транспортировка: навалом или в контейнерах.
Цена

Подлежит переговорам
Упаковывая детали

Стандартные экспортные коробки и пакеты из прочной древесины доступны в качестве опции.
Время доставки

1-2 рабочих дня
Условия оплаты

LC, D/A, D/P, T/T, Western Union, MoneyGram

Высокоточная машина для покрытия всей доски

Name: Высокоточная машина для покрытия всей доски
Brand: Shenzhen CN Technology Co. Ltd..
SKU: HN-Vision1
Price: 10000 USD
Availability: InStock

button button

Получить цену Контакт

Высокоточная машина для покрытия всей доски

Сфера применения

Подходит для применения в нескольких отраслях промышленности, включая:

Пропитка поверхности сварки на всю поверхность компонента
Пропитка больших площадей многопанельных панелей
Пропыливание поверхности сварки на световые ленты
Дисплеи с большим диапазоном

Характеристики устройства V1/V1S

Высокоточный клапан регулирования давления для точной регулировки давления воздуха при атомизации
Открытый образец материала транспортировочного пути со специальной цепью из нержавеющей стали и износостойкими лентами для увеличения срока службы
Двойные механизмы передачи для регулирования амплитуды рельса, обеспечивающие долгосрочную стабильность
Предное стекло на входе/выходе рельсов с независимыми выхлопными отверстиями для улучшения среды на рабочем месте
Сигнализация звука и света с удобным интерфейсом отображения меню

Факультативные функции

Интеллектуальное обнаружение емкости краски, автоматическая очистка клапана, автоматическая очистка цепи (доступна только для Vision1S)

Технические спецификации

Виды	Проект	HN-Vision1	HN-Vision1S
Параметры покрытия	Максимальная высота движения и высота компонента по оси Y	Y=420 мм; 70 мм выше и 70 мм ниже поверхности цепи
	Пространство краев ПКБ и ширина одного покрытия	Край процесса PCBA ≥ 5 мм: 2-30 мм (небольшая атомизация, большая атомизация)
	Режим привода по оси Y	Шаговый мотор + модуль ремня	Сервомотор+модуль ремня
Максимальная скорость движения по оси Y	600 мм/с
Конвейерная система	Направление работы	Левый L - Правый R (стандартный), (правый R - левый L необязательно)
	Высота и скорость транспортировки	920±20 мм; 2-13 м/мин
	Мотор трансмиссии и метод модуляции амплитуды	Регулируемый двигатель скорости, цифровой дисплей скорости; Ручная регулировка ширины рельса, ширина модуляции амплитуды 50-460 мм
Система конфигурации распыления	Устройство клапана	Конфигурация 1 распылителя
	Настройка давления воздуха для атомизации	Стойкостный клапан регулирования давления+цифровой механический счетчик

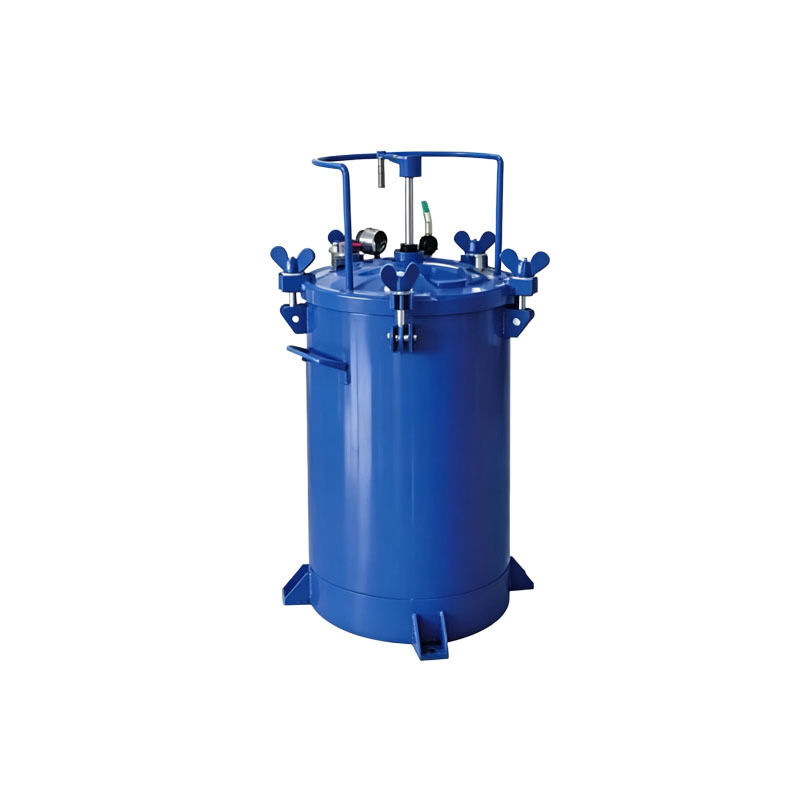

	Система питания	Укомплектованный ведром для подачи клея под давлением 10 л и ведром для очистки из нержавеющей стали 2 л
Требования к объекту оборудования	Размеры	L1060W930H1700 ((мм)	L1060W1000H1700 ((мм)
	Масса оборудования	Примерно 320 кг.	Приблизительно. 480 кг.
	Давление воздуха оборудования	≥ 0,4 МПа
	Требования к объему выхлопного воздуха	900 м2/ч. Диаметр выхлопного отверстия 100 мм.	900 м2/ч, диаметр вытяжного отверстия 150 мм * 1
Мощность устройства и общее потребление энергии	AC220V 50-60Hz 1,2 КВт
Метод контроля	ПЛК + сенсорный экран

Обзор машины по нанесению покрытия на ПКБ на всю доску

Машина покрытия всей платы ПКБ - это автоматизированное трехпрочное оборудование для обработки, специально разработанное для комплексной защиты платы.Также известный как оборудование для покрытия цельной платы или машина для распыления цельной платы PCB, он широко используется в производстве защитных партий для электронного производства SMT, промышленного управления, новой энергетики и бытовой техники.

Это интеллектуальное устройство заменяет традиционные ручные процессы покраски и пропитки, обеспечивая полный охват распыливания целых печатных плат.Он устраняет ограничения местного распыления и достигает равномерного покрытия поверхностей доски, поверхности компонентов, и разрывы у шипов во всех направлениях.

Технология точного покрытия

Опираясь на высокоточные системы управления распыливанием, оборудование точно регулирует количество клея, скорость распыливания и эффекты атомизации.Это обеспечивает равномерную толщину покрытия, исключая при этом проблемы с пропущенным покрытием, накопление клея и неравномерная толщина.

Полученная плотная и стабильная трехпрочная защитная пленка обеспечивает устойчивость к влаге, изоляцию, предотвращение коррозии, устойчивость к соляному туману и защиту от старения.значительное улучшение стабильности и срока службы электронной продукции.

Совместимость материалов и автоматизация

Благодаря сильной адаптивности оборудование совместимо с различными традиционными трехпрочными красками, включая акриловые, полиуретановые и силиконовые.Он отвечает потребностям распыливания для различных вязкостных покрытий и требованиям защиты как для обычных, так и для точных платок..

Поддерживая непрерывные серийные операции с высоким уровнем автоматизации, он устраняет ручное повторяющееся покрытие, значительно повышая эффективность производства при одновременном сокращении затрат на рабочую силу и потерь покрытия.

Операционные преимущества

Машина покрытия всей платы ПХБ имеет стабильную работу, простые элементы управления, удобное обслуживание и сильную универсальность.Он может интегрироваться с автоматизированными производственными линиями или работать самостоятельно как одна машина, что делает его идеальным как для небольших перерабатывающих заводов, так и для крупных предприятий по производству электроники, модернизирующих свою технологию защиты платок.

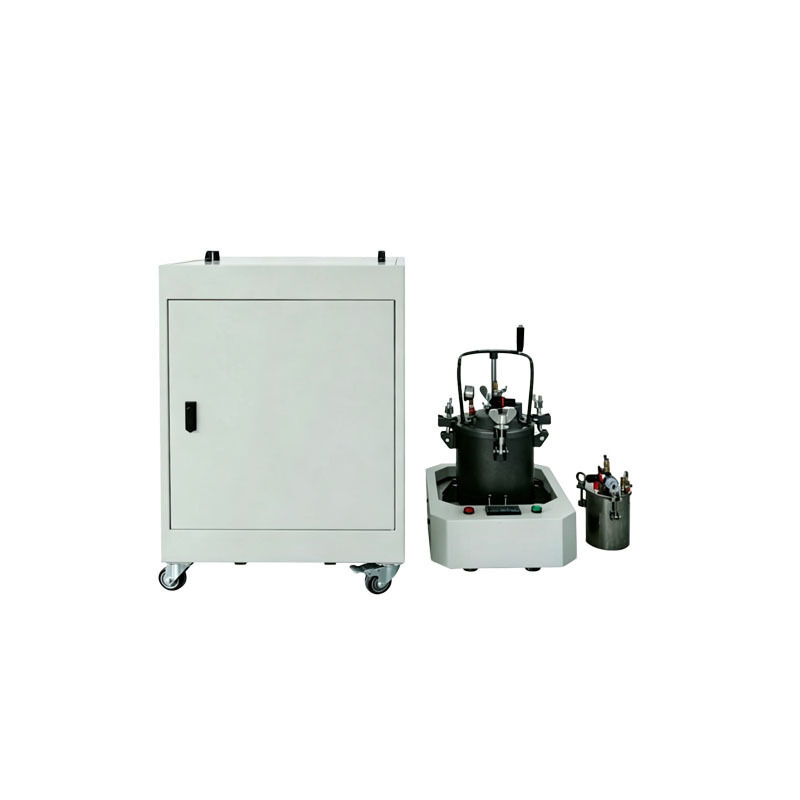

Транспортный шкаф и система мониторинга поставок клея
