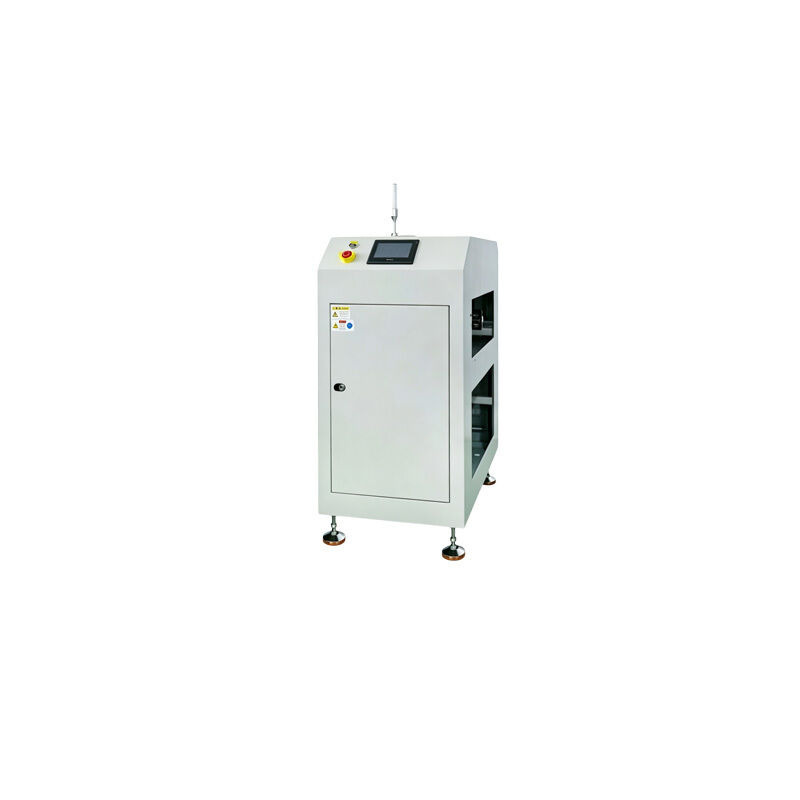

Автоматический подъем/линия сборки печатных плат SMT, автоматическая машина для переворачивания печатных плат
-
Выделить
Автоматическая машина для переворачивания ПКБ SMT
,машина для подъема сборочной линии ПКБ
,оборудование для переворачивания платы SMT
-
Место происхожденияКитай
-
Фирменное наименованиеCNSMT
-
СертификацияCE-flipper machine-elevator
-
Номер моделиХН-L450-F180
-
Количество мин заказаТакже возможен 1 комплект машины или смешанный заказ. Транспортировка: навалом или в контейнерах.
-
ЦенаПодлежит переговорам
-
Упаковывая деталиСтандартные экспортные коробки и пакеты из прочной древесины доступны в качестве опции.
-
Время доставки1-2 рабочих дня
-
Условия оплатыLC, D/A, D/P, T/T, Western Union, MoneyGram
Автоматический подъем/линия сборки печатных плат SMT, автоматическая машина для переворачивания печатных плат
Монтажная плата SMT, автоматический подъем/сборочная линия, автоматическая машина для переворачивания печатных плат
Современное оборудование автоматизации, предназначенное для производственных линий SMT, обеспечивающее эффективные решения для подъема и переворачивания печатных плат для производственных процессов электронного производства.
Область применения
- Применимо к линии по производству покрытий SMT и линии по производству нестандартного оборудования.
Ключевые особенности
- ПЛК + сенсорный экран со звуковой и световой сигнализацией о неисправности и отображением меню
- Оснащен портом сигнала связи SMEMA.
Области применения
- Линия по производству патчей SMT для подачи, подъема и оборота печатных плат до и после пайки оплавлением
- Постобработка печатной платы: проверка AOI, защитное покрытие, установка компонентов.
- Новая энергетическая отрасль: производство печатных плат для хранения энергии, источников питания и батарей.
- Автоматизированная линия сборки промышленных плат управления и бытовой техники
Технические характеристики
| Спецификация | HN-L450 Автоматический лифт | HN-F180 Автоматическая машина для переворачивания |
|---|---|---|
| Направление работы и пространство по краям печатной платы | Левый L <--> Правый R; Край процесса PCBA ≥ 5 мм | |
| Транспортная высота и максимальная высота компонентов | 920 ± 20 мм: 100 мм выше и 90 мм ниже поверхности цепи. | |
| Скорость транспортировки | 2-5 м/мин | 8-13м/мин |
| Трансмиссия двигателя и метод амплитудной модуляции | Шаговый двигатель, электрически регулируемая ширина колеи, ширина амплитудной модуляции 50-460 мм. | |
| Тип привода | Мотор+цепной подъем | Двигатель + синхронный ремень с переворотом |
| Ход оборудования | Высота подъема 450 мм. | Перевернуть на 180° |
| Габаритные размеры | Д640*Ш1000*В1350 (мм) | Д640*Ш1100*В1350 (мм) |
| Давление воздуха и электропитание оборудования | ≥0,4 МПа, 220 В переменного тока, 50–60 Гц | |
| Общая потребляемая мощность и вес оборудования | 0,8 кВт, прибл. 180 кг | |
| Режим управления и порт связи | ПЛК+сенсорный экран, порт сигнала связи SMEMA | |
Наш завод специализируется на поставках автоматических лифтов для печатных плат, подъемного оборудования для печатных плат, подъемников для загрузки и разгрузки SMT, а также автоматических машин для переворачивания печатных плат, машин для переворота печатных плат и оборудования для переворота SMT. Мы являемся основным вспомогательным оборудованием для автоматизации, поддерживающим сборочные линии SMT.
Автоматическая машина для переворачивания печатных плат специально разработана для процесса производства печатных плат, подходит для различных обычных и нестандартных печатных плат, широко используемых в электронном SMT, тестировании, сборке, нанесении покрытий и других процессах.
Подъемное оборудование для печатных плат работает плавно и имеет регулируемую высоту подъема, что позволяет эффективно выполнять работу по транспортировке материала на производственной линии SMT, эффективно соединять различные производственные процессы и предотвращать столкновения и повреждения плат. Вспомогательное оборудование для переворачивания SMT может быстро завершить переворачивание печатных плат, удовлетворить производственные потребности в двустороннем поверхностном монтаже и двустороннем контроле, а также значительно повысить уровень автоматизации производственной линии.
Все оборудование просто в эксплуатации, обладает высокой совместимостью и имеет низкий уровень отказов. Он поддерживает стыковку с автоматизированными сборочными линиями и при необходимости может быть модифицирован с использованием нестандартных моделей. Оборудование отличается высокой экономичностью, стабильным качеством и пользуется популярностью на внутреннем и внешнем рынках. В то же время он оснащен комплексным послепродажным обслуживанием, обеспечивающим установку, отладку и техническую поддержку, чтобы помочь предприятиям сократить расходы и повысить эффективность.
Меры предосторожности при использовании
Оборудование должно быть заземлено в соответствии с требованиями и работать при номинальном напряжении. Перегрузка, принудительный подъем и переворачивание строго запрещены. Во время работы запрещается протягивать руку и прикасаться к деталям трансмиссии. Нетехническому персоналу не разрешается разбирать или изменять параметры без разрешения. Также необходимы регулярная очистка, техническое обслуживание и проверка воздушных и электрических цепей.
Гарантия послепродажного обслуживания
Полная гарантия на машину, бесплатное обслуживание в случае ошибок, не связанных с человеческим фактором. Неисправности можно быстро обнаружить и устранить удаленно, а сложные проблемы можно устранить на месте. Пожизненная себестоимость включает оригинальные заводские аксессуары, полную техническую поддержку процесса, калибровку оборудования и послепродажное обслуживание.
Отзывы клиентов и послепродажное общение
Подъемник и флиппер печатной платы работают плавно и повышают эффективность производства за счет низкого уровня отказов. Служба послепродажного обслуживания быстро отвечает за рекомендации и обслуживание на месте. Надежное качество и продуманная поддержка обеспечивают высокую удовлетворенность клиентов и повторные заказы.
Часто задаваемые вопросы
- С какими печатными платами и производственными линиями совместимы устройства?
Печатные платы общего назначения SMT, новые энергетические печатные платы и платы промышленного управления могут быть подключены к стандартным сборочным линиям SMT, поддерживать нестандартные индивидуальные приспособления и модели и адаптироваться к производству плат с различными спецификациями. - Что делать, если оборудование застревает, а подъем/переворачивание происходит не плавно?
Сначала остановите машину и отключите питание, чтобы проверить на предмет перегрузки платы, скопления пыли и заклинивания в деталях трансмиссии, неправильной настройки параметров. Простые неисправности можно удаленно контролировать для отладки, а сложные проблемы можно организовать для инженеров, которые приедут и проверят их. - Может ли устройство регулировать скорость и высоту?
Поддержка регулирования скорости, регулировки высоты, запуска и остановки по времени, параметры можно установить с помощью одного сенсорного экрана, простота в эксплуатации, адаптация к производственному ритму различных процессов. - Как обеспечить послепродажную гарантию и аксессуары?
Полная гарантия на машину, бесплатное обслуживание и замена в случае неисправности, не связанной с человеческим фактором; Поставка оригинальных аксессуаров по себестоимости в течение всего срока службы, предоставление удаленной технической поддержки, калибровки оборудования и регулярных консультационных услуг по техническому обслуживанию.
Сертификация
CNSMT специализируется на производстве автоматических подъемников и оборотных машин для печатных плат SMT. Прочное и стабильное оборудование подходит для процессов SMT, контроля и нанесения покрытий. Экономически эффективные продукты хорошо продаются по всему миру. Мы предлагаем полное послепродажное обслуживание, включая ввод в эксплуатацию, обучение и техническое обслуживание, завоевав широкое доверие производителей электроники по всему миру.
