Печь для отверждения ПКБ решетчатым поясом
,печь для отверждения краски с трехпрозрачной защитой
,печь для горячего отверждения SMT
-
Место происхожденияКитай
-
Фирменное наименованиеCNSMT
-
СертификацияCE-curing oven
-
Номер моделиHN-Cure200/Cure300/Cure200T/Cure300T/Cure400T
-
Количество мин заказаТакже возможен 1 комплект машины или смешанный заказ. Транспортировка: навалом или в контейнерах.
-
ЦенаПодлежит переговорам
-
Упаковывая деталиСтандартные экспортные коробки и пакеты из прочной древесины доступны в качестве опции.
-
Время доставки1-2 рабочих дня
-
Условия оплатыLC, D/A, D/P, T/T, Western Union, MoneyGram
Сетевой ремень ПХБ трехразовой краски печь для горячего отверждения

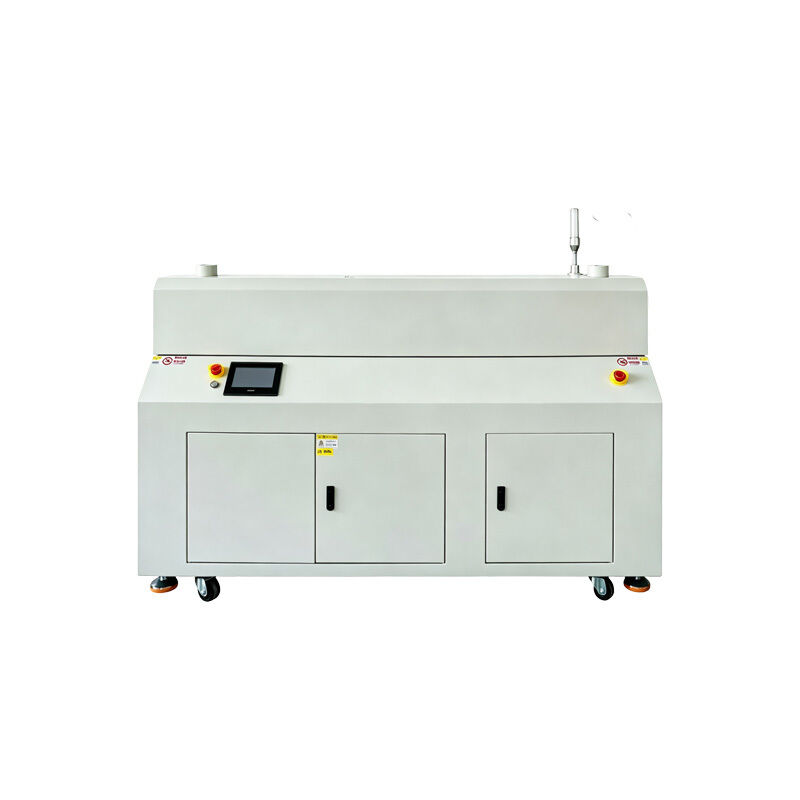

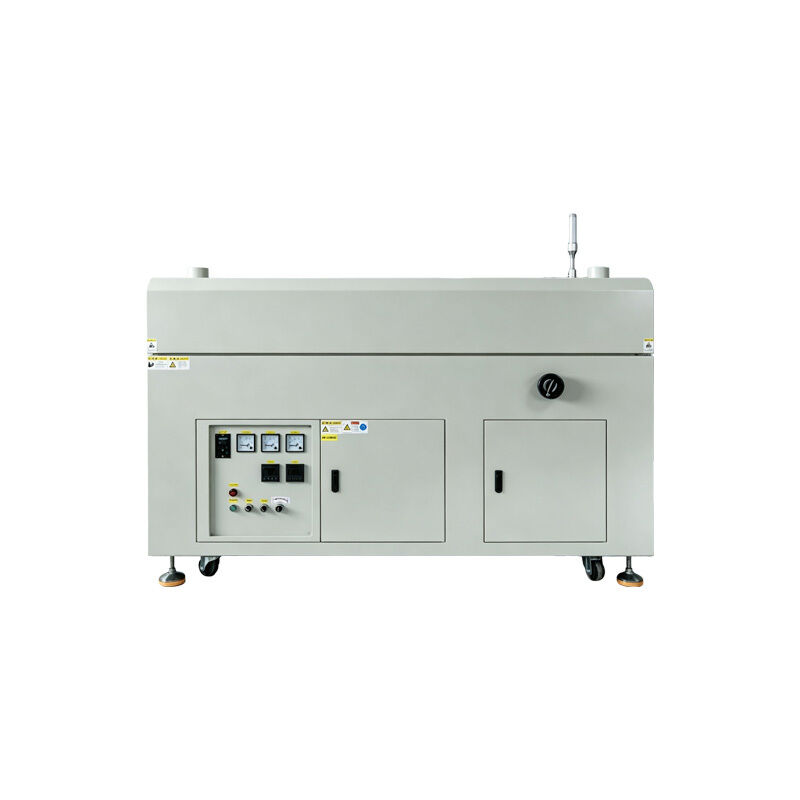

Печь горячего отверждения печатной платы с сетчатым ремнем и тремя защитными красками
Профессиональное оборудование для термоотверждения, предназначенное для линий по производству печатных плат и печатных плат, отличающееся точным контролем температуры и полной интеграцией автоматизации.
Область применения
- Подходит для линии по производству покрытий SMT, доступен в больших и малых размерах корпуса.
Основные характеристики
- Двойные режимы управления: кнопка + ручной, ПЛК + сенсорный экран со звуковым сигналом неисправности и световой сигнализацией.
- Многоступенчатый независимый контроль температуры с ПИД-регулировкой и специальными изоляционными материалами.
- Точность контроля температуры в пределах ±5°C
- Независимый выпуск выхлопных газов для прямого подключения к заводской выхлопной системе.
Области применения
- Широко применяется для полного процесса сушки и отверждения печатных плат и печатных плат.
- Процессы включают в себя три процесса термического отверждения краски, сушку флюса, отверждение чернил печатной платы и влагостойкую сушку компонентов.
- Совместимость с различными программными и жесткими платами, включая новые платы хранения энергии, платы BMS транспортных средств, платы промышленного управления и гибкие платы FPC.
- Конструкция линии сборки сетчатых лент для плавной интеграции автоматизации и крупномасштабных операций непрерывного отверждения.
Технические характеристики
| Тип параметра | HN-Cure200/Cure300 | ХН-Cure200T/Cure300T/Cure400T |
|---|---|---|
| Рабочее направление и пространство на краях печатной платы | Левый → Правый (стандартно), Правый → Левый (опционально); Край процесса PCBA ≥ 5 мм | |
| Высота транспортировки и максимальная высота компонента | 920 ± 20 мм, 100 мм выше и ниже поверхности цепи | |
| Скорость передачи и максимальная нагрузка | 0,5-3,5 м/мин; 8 кг/метр равномерно распределено | |
| Конвейерный путь | Специализированная гусеница из алюминиевого сплава + цепь из нержавеющей стали с износостойкими полосами. | |
| Трансферный двигатель | Двигатель с регулируемой скоростью и цифровым дисплеем | Шаговый двигатель с дисплеем программного интерфейса |
| Амплитудная модуляция и ширина | Ручная регулировка, 50-460 мм | Электрическая регулировка, 50-460 мм |
| Количество температурных зон | 2М: 2 зоны (6 ламп/зона); 3М: 3 зоны (6 ламп/зона) | 4М: 4 зоны (6 ламп/зона) |
| Температура нагрева | Комнатная температура - 120°C (регулируемая) | |
| Время нагрева и точность | Прибл. 10 минут, ±5°C | |
| Размеры | 2М: 2000×930×1250 мм 3М: 3000×930×1250 мм |
2М: 2000×1080×1250 мм 3М: 3000×1080×1250 мм 4М: 4000×1080×1250 мм |
| Напряжение питания | 380 В переменного тока, 50–60 Гц, трехфазная пятипроводная система. | |
| Номинальная мощность | 2М: 6,0 кВт/6,5 кВт 3М: 9,0 кВт/9,5 кВт |
4М: 12,5 кВт |
| Вес оборудования | 2М: ~410 кг; 3М: ~510кг | 4М: ~580кг |
| Метод управления и связь | Ключевое управление | ПЛК + сенсорный экран, порт сигнала связи SMEMA |
CNSMT специализируется на производстве оборудования для термического отверждения печатных плат, предлагая печи термического отверждения печатных плат с сетчатым конвейером, печи для сушки горячим воздухом туннельного типа и печи для обжига печатных плат коробчатого типа с поддержкой нестандартной настройки.
Онлайн-печи непрерывной сушки легко подключаются к линиям сборки и нанесения покрытий SMT для автоматизированной непрерывной работы. Модели коробчатого типа подходят для отбора проб небольшими партиями и прерывистого производства.
Меры предосторожности
- Не прикасайтесь к высокотемпературным компонентам во время работы.
- Не открывайте коробку и не блокируйте вентиляционные отверстия.
- Строго запрещается обжиг легковоспламеняющихся, взрывоопасных и коррозионно-активных материалов.
- К работе допускаются только профессиональные сотрудники
- Регулярно очищайте печь от мусора и пыли.
- Выполняйте техническое обслуживание после выключения питания и остывания.
Все оборудование проходит строгий контроль качества и обеспечивает стабильную работу. Мы предоставляем бесплатную установку на месте, отладку, обучение эксплуатации и комплексную гарантию качества оборудования с пожизненной технической поддержкой.
Отзывы клиентов
Термореактивная печь для печатных плат с сетчатой лентой CNSMT обеспечивает точный контроль температуры, стабильное сегментированное управление температурой и равномерную сушку, подходящую для серийного производства печатных плат. Оборудование работает бесперебойно, имеет низкий уровень отказов и стабильную производственную мощность.
Часто задаваемые вопросы
Какие процессы отверждения подходят для оборудования?
Совместим с основными процессами, включая отверждение трехслойной краски для печатных плат, сушку флюсом, отверждение чернил для печатных плат и влагостойкую сушку компонентов для различных мягких и твердых печатных плат.
Совместим с основными процессами, включая отверждение трехслойной краски для печатных плат, сушку флюсом, отверждение чернил для печатных плат и влагостойкую сушку компонентов для различных мягких и твердых печатных плат.
Можно ли его подключить к автоматизированным сборочным линиям?
Стандартная сетчатая конструкция ленты легко соединяется с передним и внутренним оборудованием автоматизации, обеспечивая непрерывное серийное производство для крупномасштабных операций.
Стандартная сетчатая конструкция ленты легко соединяется с передним и внутренним оборудованием автоматизации, обеспечивая непрерывное серийное производство для крупномасштабных операций.
Как насчет точности и стабильности температуры?
Сегментированная система контроля температуры обеспечивает равномерный и точный контроль температуры, эффективно предотвращая деформацию платы и неравномерное отверждение прецизионных печатных плат.
Сегментированная система контроля температуры обеспечивает равномерный и точный контроль температуры, эффективно предотвращая деформацию платы и неравномерное отверждение прецизионных печатных плат.
Поддерживает ли он индивидуальные нестандартные размеры?
Поддерживает настройку длины корпуса печи, скорости сетчатой ленты, высоты подачи/выгрузки и параметров контроля температуры для удовлетворения различных требований к продукту и производству.
Поддерживает настройку длины корпуса печи, скорости сетчатой ленты, высоты подачи/выгрузки и параметров контроля температуры для удовлетворения различных требований к продукту и производству.
Легко ли ежедневное обслуживание?
Оборудование отличается простой конструкцией, легкой очисткой от мусора, низким уровнем отказов, удобной ежедневной эксплуатацией и подробным техническим руководством на протяжении всего послепродажного процесса.
Оборудование отличается простой конструкцией, легкой очисткой от мусора, низким уровнем отказов, удобной ежедневной эксплуатацией и подробным техническим руководством на протяжении всего послепродажного процесса.
Сертификация
CNSMT специализируется на исследованиях, разработках и производстве печей термического отверждения печатных плат с сетчатым конвейером, сегментным контролем температуры и нестандартной настройкой. Оборудование отличается точным контролем температуры, стабильной работой и низкой себестоимостью.
